Altium 阴阳拼板设计实战教程

具体做法如下:

1、新建PCB文件,将已画好的PCB图复制到新创建的PCB文件中;

2、特殊粘贴;

3、复制PCB板全选中将其翻转;

4、翻转后在将其逆时针旋转180°;

以下图为实例:

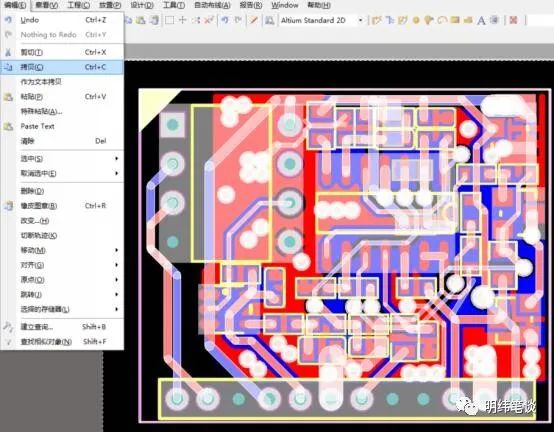

1、选择此文件进行全选(Ctrl+A)

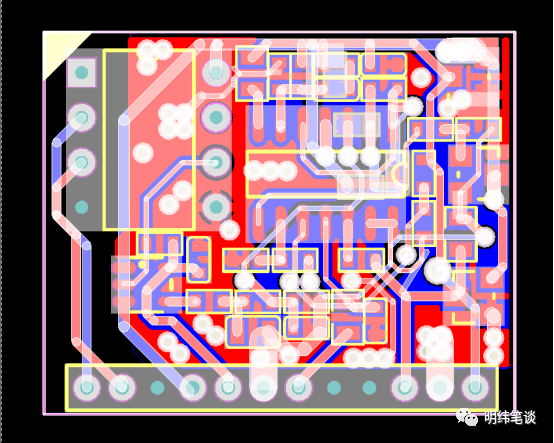

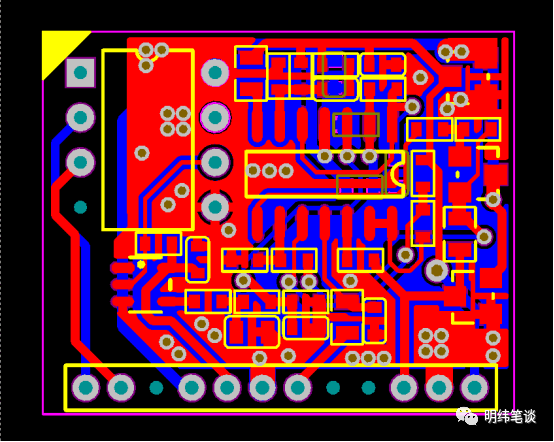

2、进行拷贝(Ctrl+C)所选中的文件如下图



3、进行拷贝后的文件进行“特殊粘贴 ”

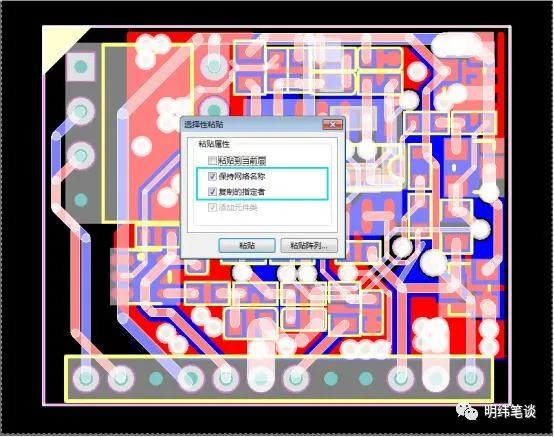

4、进行拷贝后的文件进行“特殊粘贴 ”一定要注意选择中间二项如下图

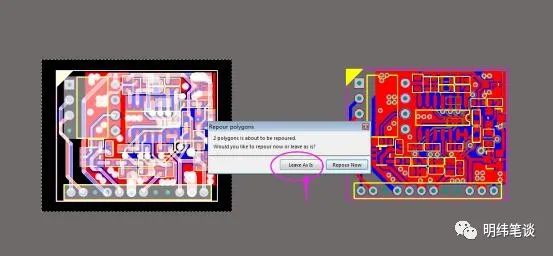

5、选择中间二项如下图后请不要重新敷铜

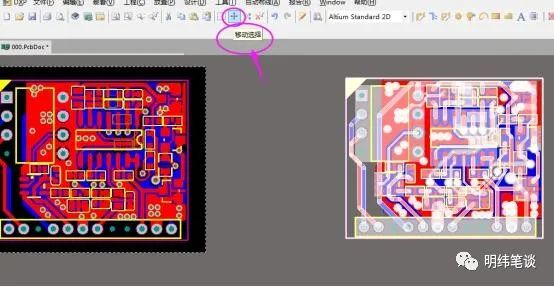

6、复制文件后,在来拷贝这个文件,这时在选择移动命令托动它

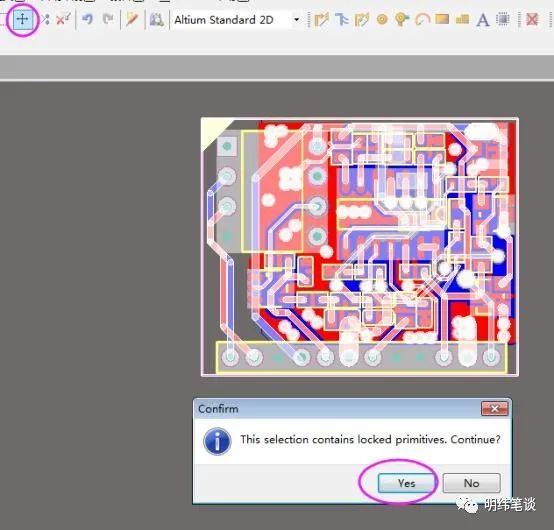

7、托动时会出现下图,请选择“YES”

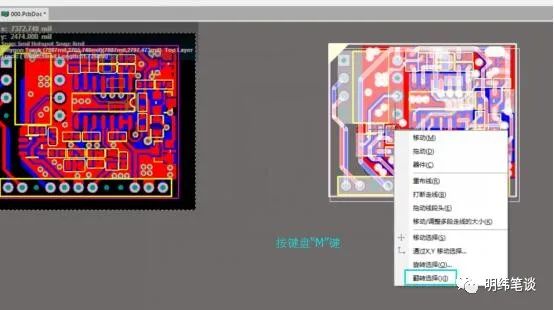

8、托动后这时文件可以随你鼠标移动,按键盘“M”键,出现对话框请选择“翻转选择”

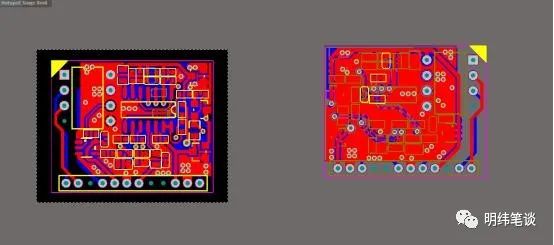

9、下图右图明天文件翻转过来了,方向需要调整。

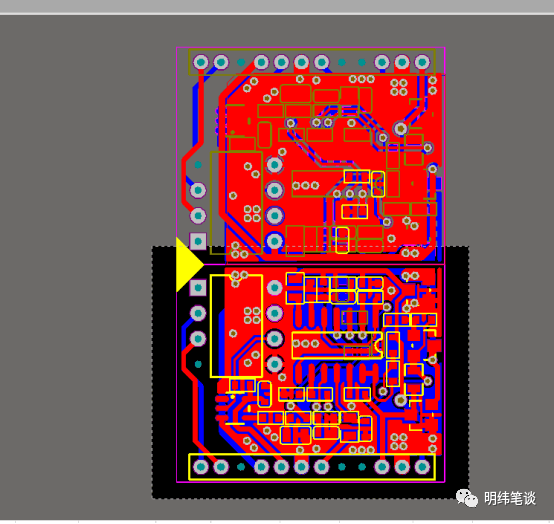

10、全选右图同样动用“移动命令”托动它,按“空格”旋转180放在指定的位置如下图

11、交给PCB厂家,线路板打样的时候,我们一般需要设置工艺边,

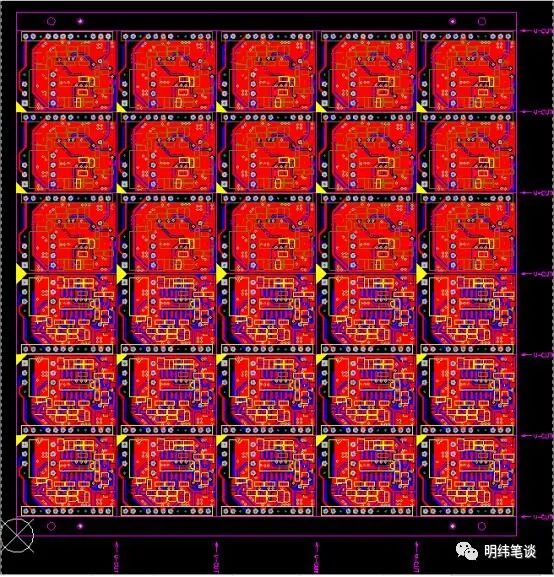

选择“keep-out”层,进行绘制。在工艺边上加上“定位孔”及“Mark点”,最后用任意一层如“Overlay”层或“keep-out”层,标注V槽。到此,整个拼板过程完成,如下图所示。
