[原创]Cadence软件使用记录6:Allegro绘制PCB小进阶

阅读数 3
点赞 0
article_banner

这里讲一下必然要用到的过孔,过孔分为以下几种:

  1. 电源过孔,一般内外径开的都很大
  2. 一般信号过孔,内径不小于线宽
  3. 差分信号过孔,或者其他特殊信号过孔,一般也是不小于线宽,但内径一般比其他信号过孔小

当然,我们也用要到盲孔、埋孔、通孔。但前两者造价太高,因此一般用通孔代之。

Pad Editor 设计 如下:

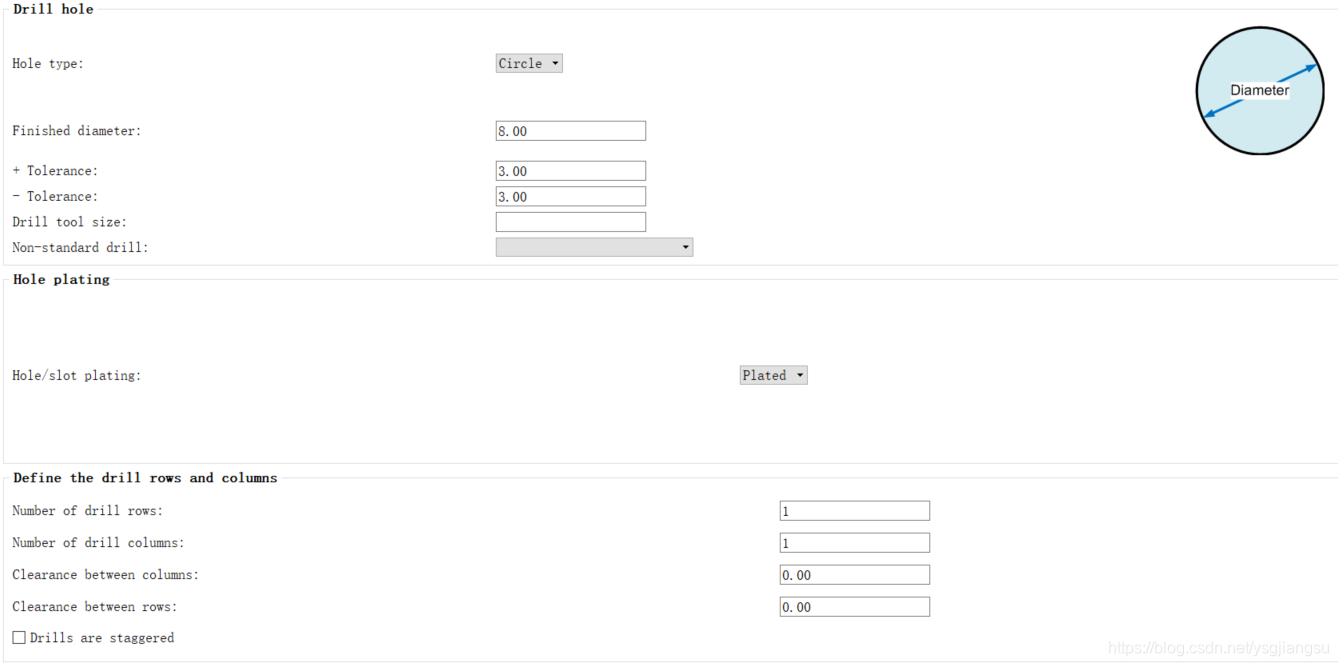

   1.先钻个孔,定义一下直径
在这里插入图片描述

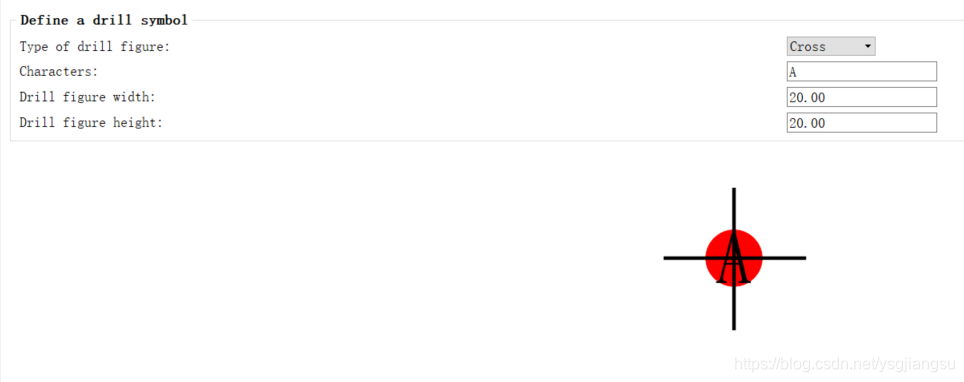

   2.打个标记,大家认识一下
在这里插入图片描述

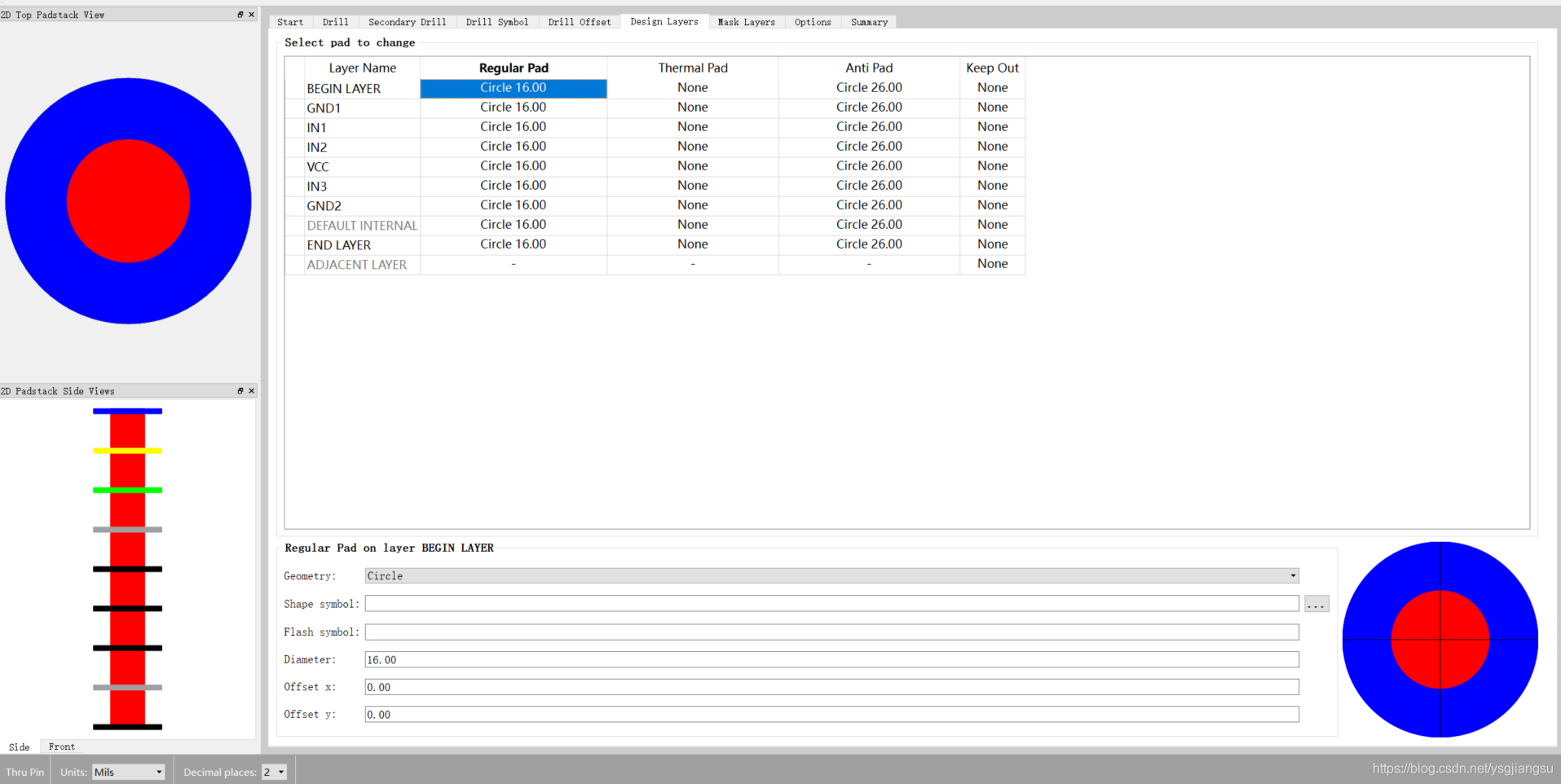

   3.定义尺寸,包括:regular pad 、 thermal pad 、 anti pad
在这里插入图片描述

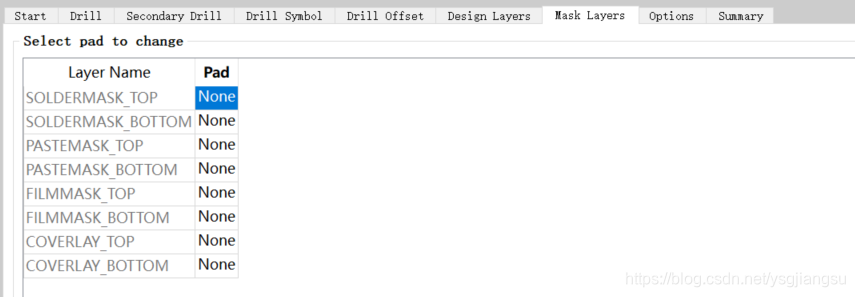

   4.阻焊层助焊层跟你没关系
在这里插入图片描述

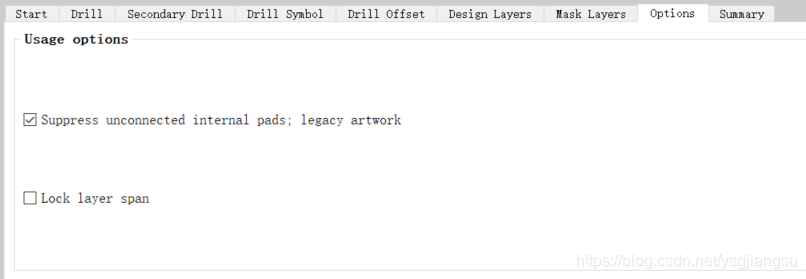

   5. 多余的焊盘不用?那就去掉吧,所以勾选supress unconnected internal pads
在这里插入图片描述

   好了,设置完毕,这里讲解一下图3各个尺寸:(摘自这里
免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
