SOLIDWORKS Electrical设备智能开孔

实际的电气元器件安装中，一些元器件需要穿过孔洞安装，例如按钮、指示灯会在配电柜的控制面板上，需要穿过控制面板安装。这部分内容放在软件建模、装配时，往往比较复杂因为考虑孔的大小符合元器件规格、孔跟随元器件移动、同一元器件需要多次手动开孔的情况等。在SOLIDWORKS使用“制造智能零部件功能”则可以有效解决这类问题。

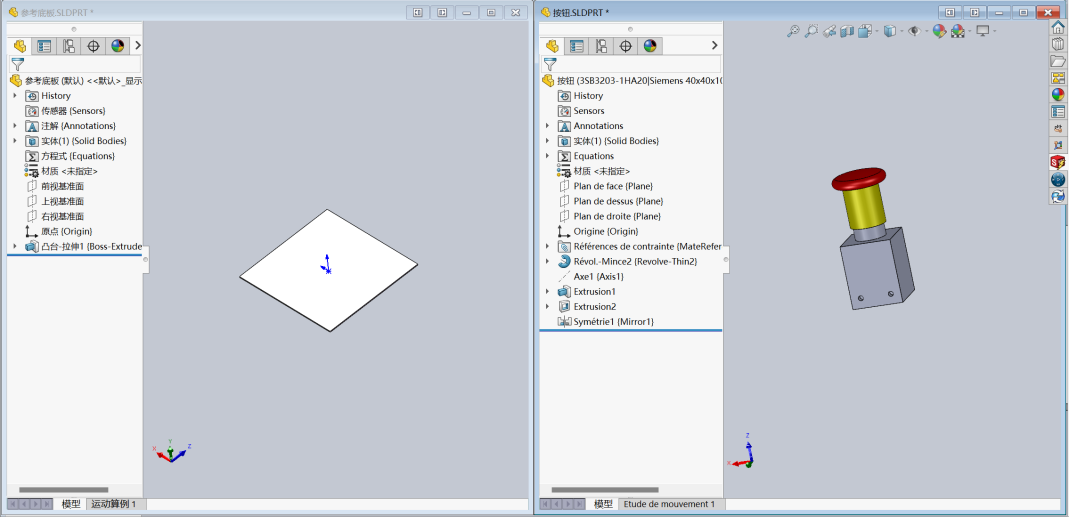

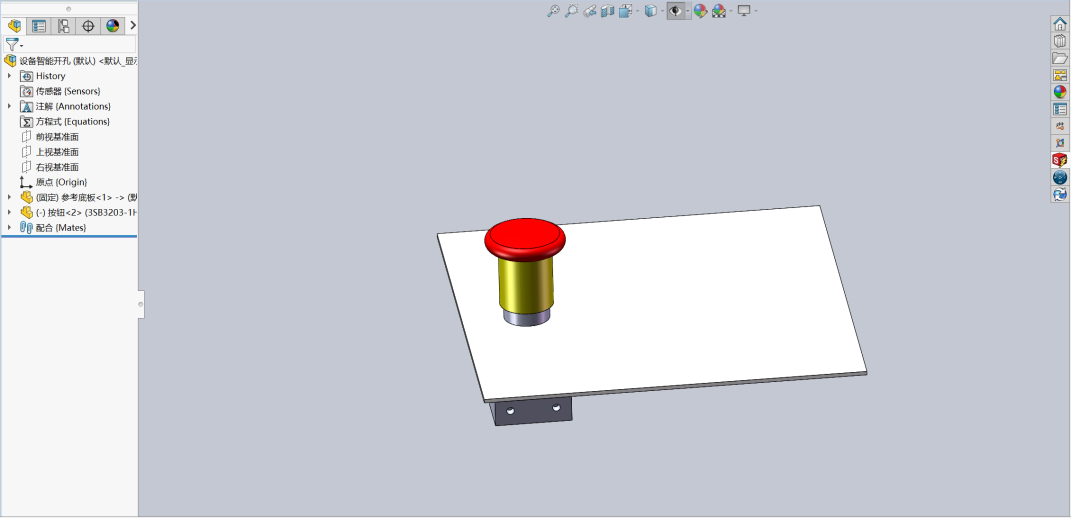

01本次演示以按钮为例，在制造智能零部件前，需要准备好一个按钮的模型，一个参考的模型，以及一个空的装配体。

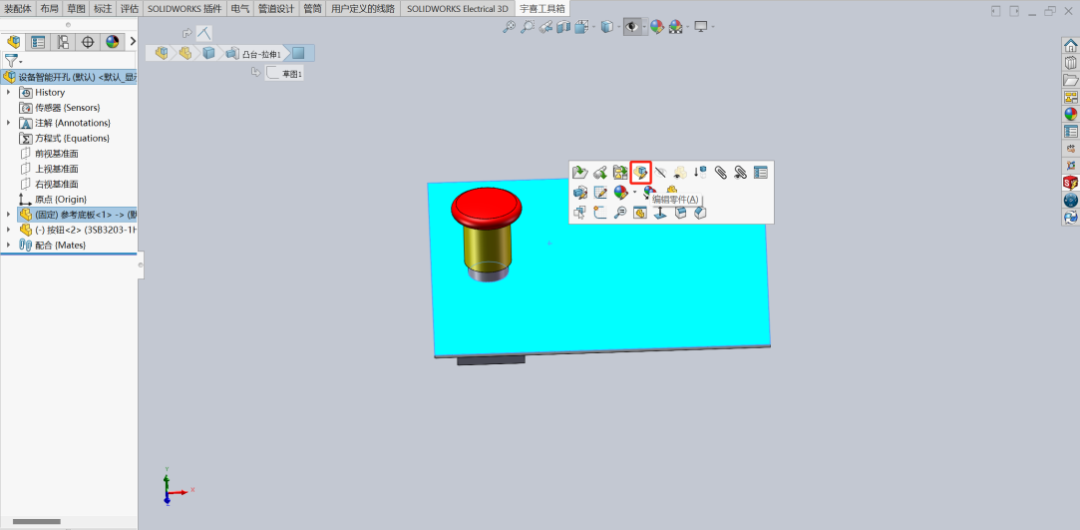

02在装配好的装配体上选择参考的模型，右键进入编辑零件状态。

03在编辑零件状态下，选择需要开孔的面，右键绘制草图，进入草图状态 。

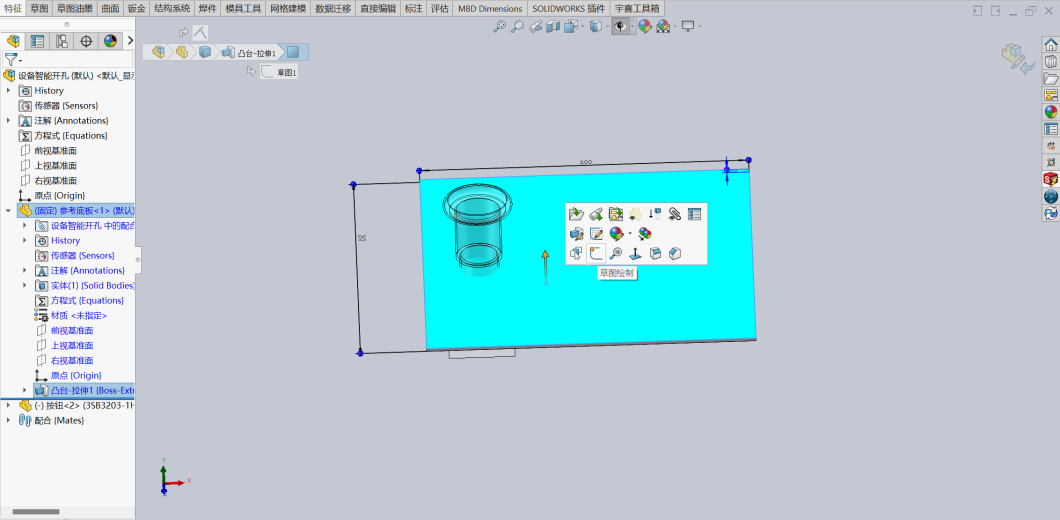

04在草图状态下，选择按钮的圆边线，使用“草图”选项卡的“转换实体引用”命令，生成开孔的参考尺寸草图。

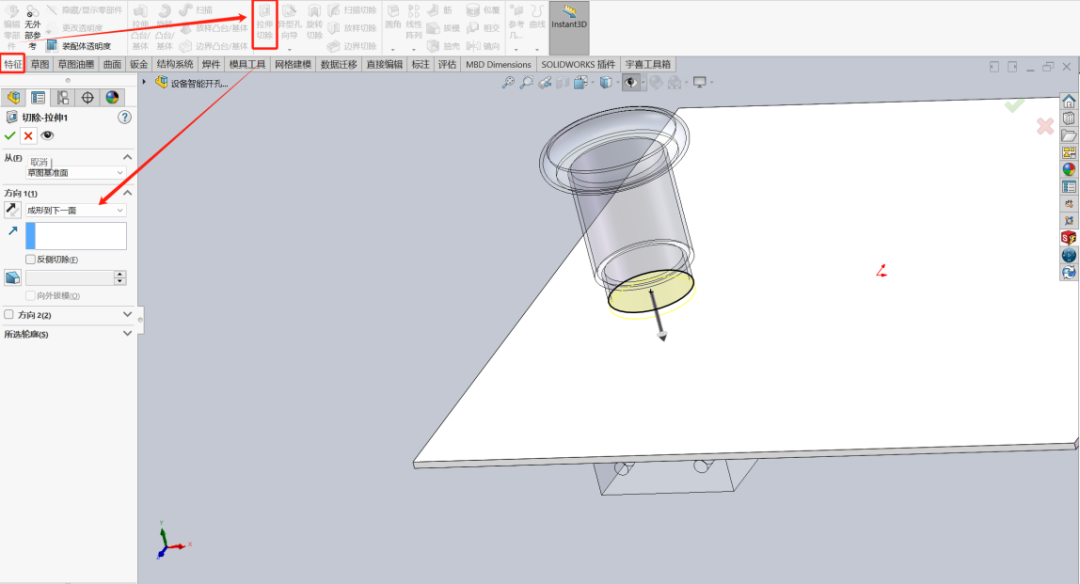

05根据使用“转换实体引用”命令生成的草图上，使用“特征”选项卡的拉伸切除命令，切除的方向选择到下一面，切除完成后退出编辑零件状态。

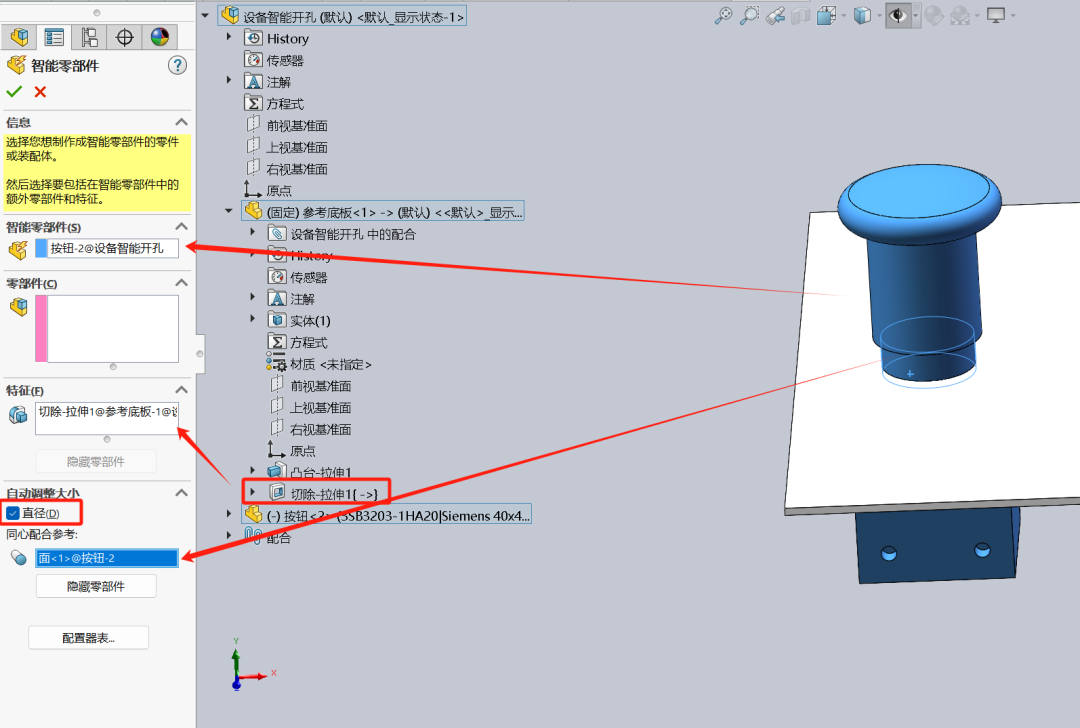

06使用“工具”菜单栏的“制造智能零部件”功能，选择按钮模型以及开孔的特征，想要孔随按钮的变化而变化还需要勾选上“自动调整大小”里的“直径”，并保存。

07制作成功后，按钮会带一个闪电的标志，意味着该零部件是智能零部件。

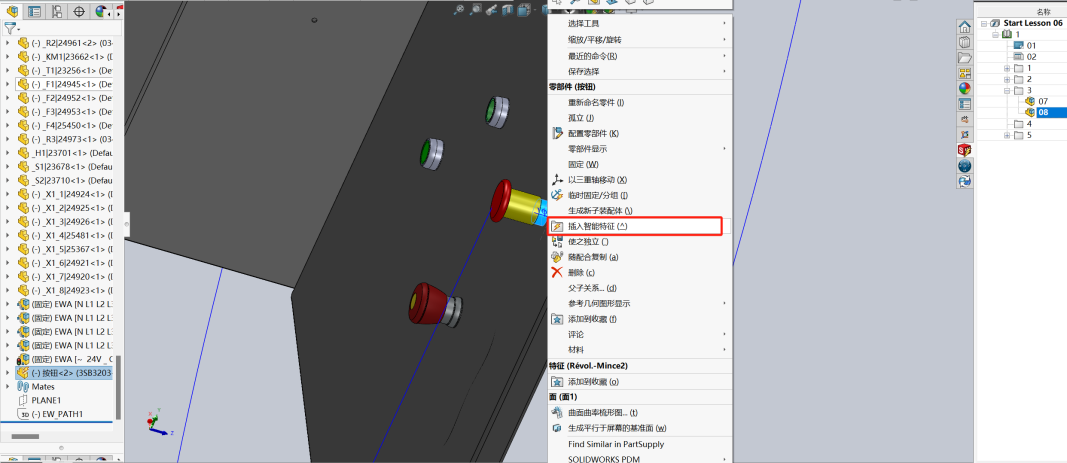

08打开一个电气工程中的电柜，插入按钮，右键按钮模型，选择“插入智能特征”即自动开孔。

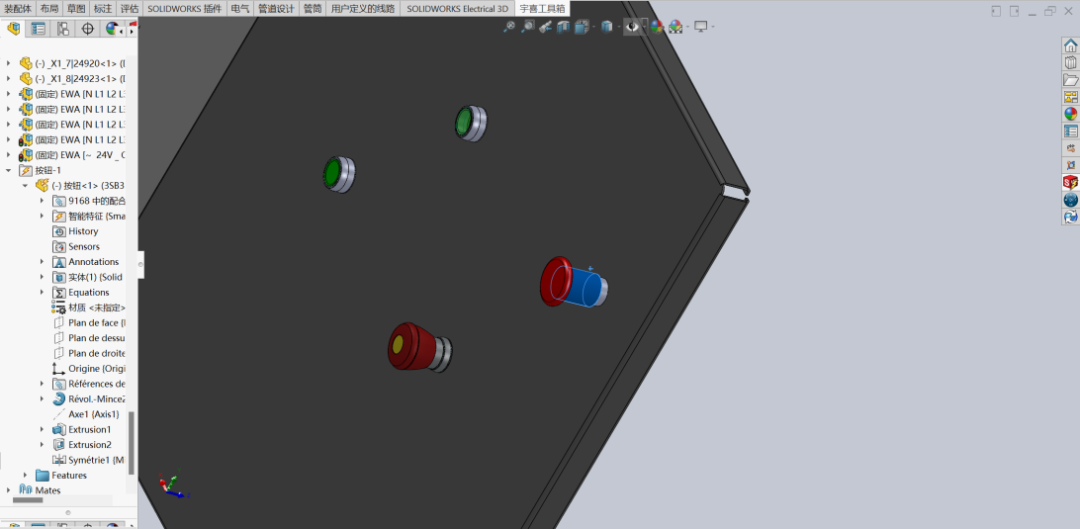

09移动按钮，发现孔并没有跟随移动，需要重建模型，孔才会跟随按钮位置进行移动。
