solidworks孔特征使用教程:轻松掌握孔的设计

Solidworks的孔主要分为直孔标准孔两种工具,还为组装的状态设置了孔系列的功能。


一、 直孔

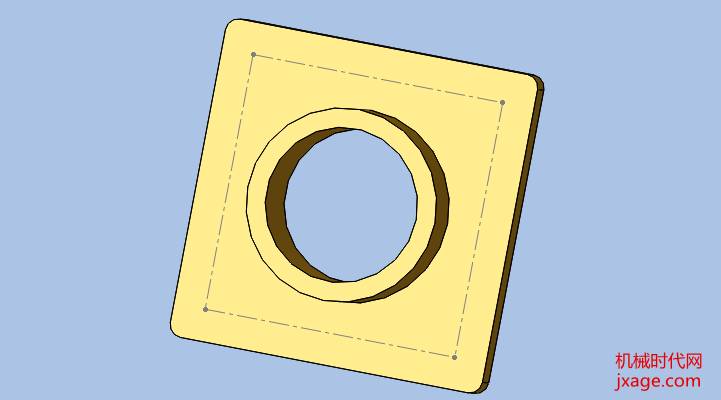

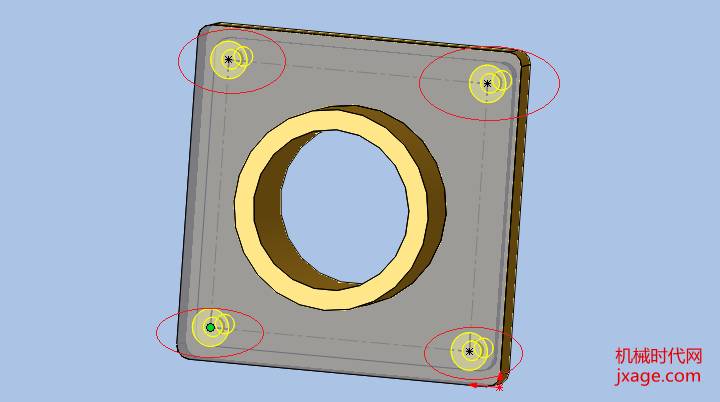

以下图为例。

方法:


1.事先绘制圆孔中心所在的参照线。

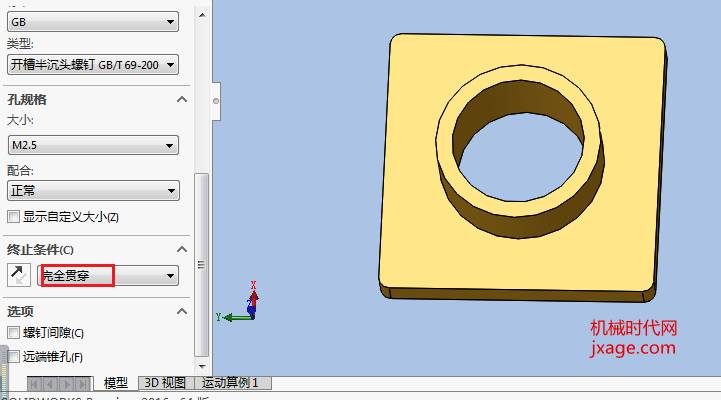

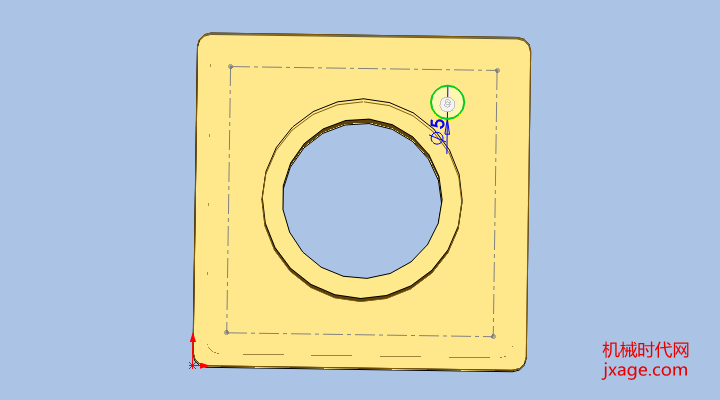

2.点击【简单孔】,选择零件的前表面并设置好孔的直径和深度。

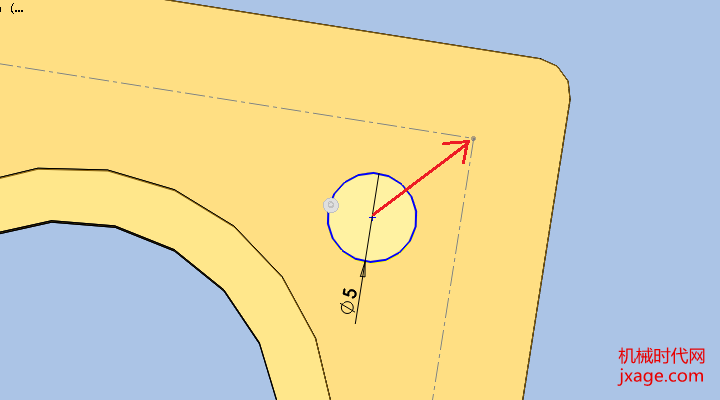

3.将孔拖到下图所示的位置。


4.完成。


5.使用同样的方法创建其他的孔。



二、 异型孔

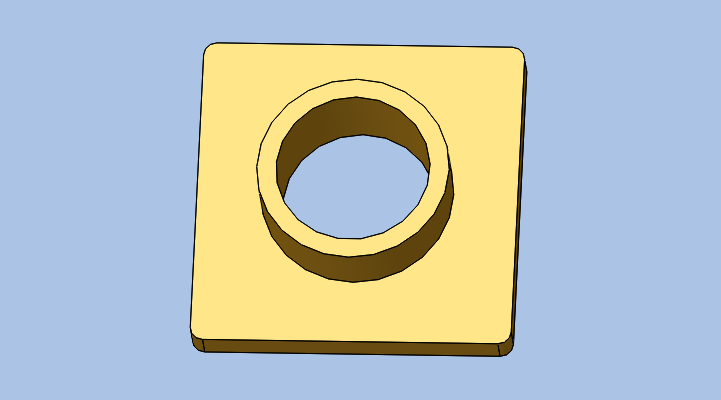

以下图为例。

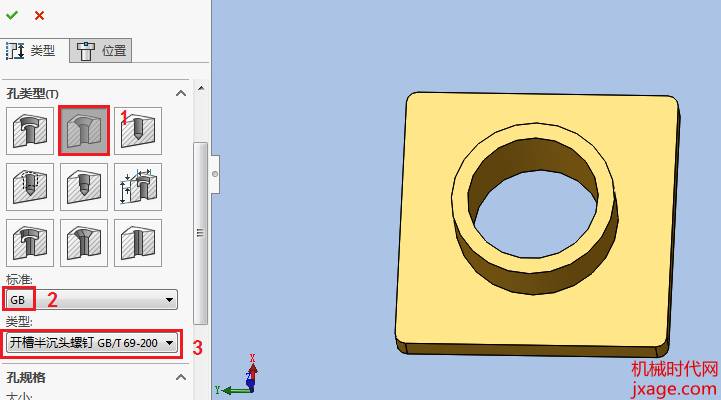

方法:1.点击【异形孔向导】,按照下面进行设置好孔的类型和标准。

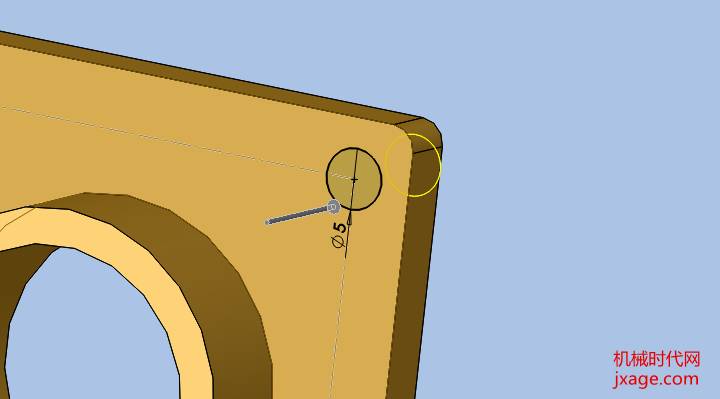

2.点击【位置】选项,在选择零件的上表面作为放置位置,再拖动零件到草绘的四个顶点上。

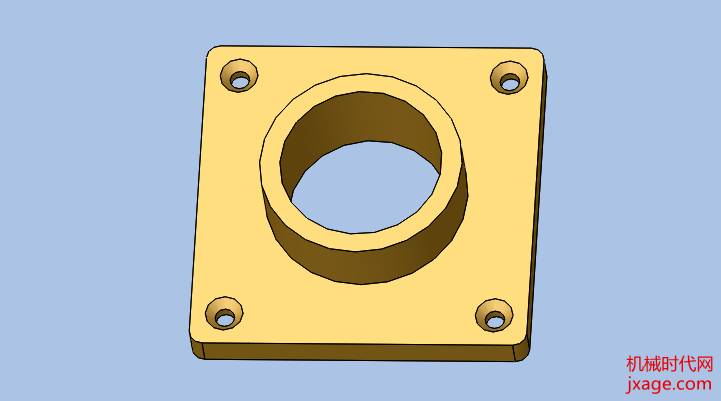

3.完成。
