solidworks拔模特征使用教程

拔模命令主要用来以指定的角度斜削模型中所选的面。在solidworks中拔模主要分为中性面分型面阶梯拔模三种类型。


一、 中性面拔模

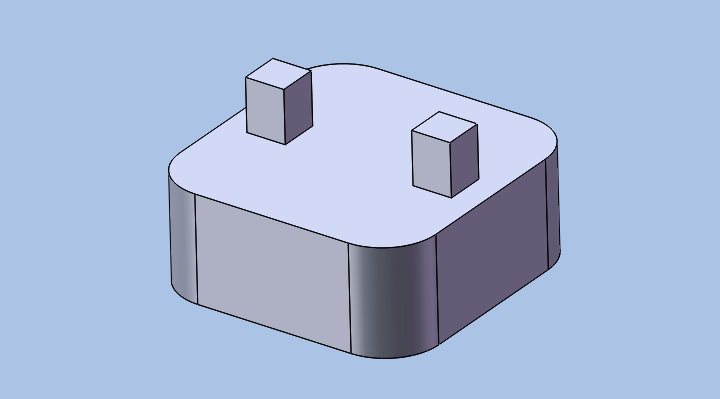

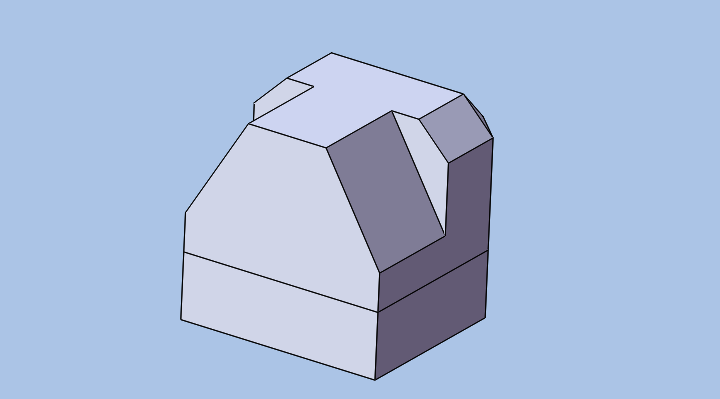

以下图为例。


方法:1.

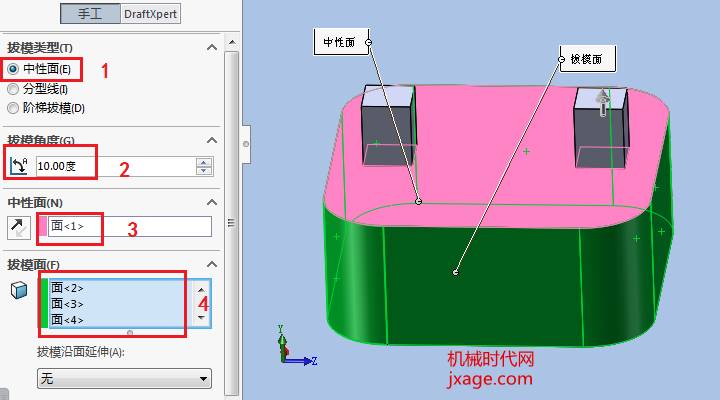

点击【拔模】,在弹出的设置框进行如下的设置。


2.完成。


3.现在我们在拔模沿面延伸中选择【所有面】,那么与中性面相交的平面都被作为拔模面,减少了选取面的操作,这样就可以加快建模的速度。


4.完成。



二、 分型线拔模

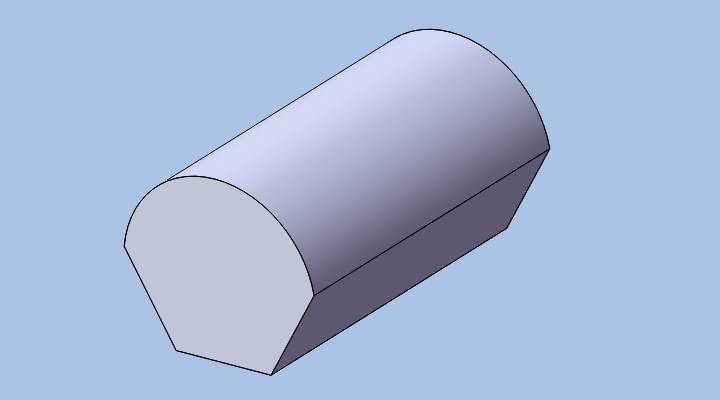

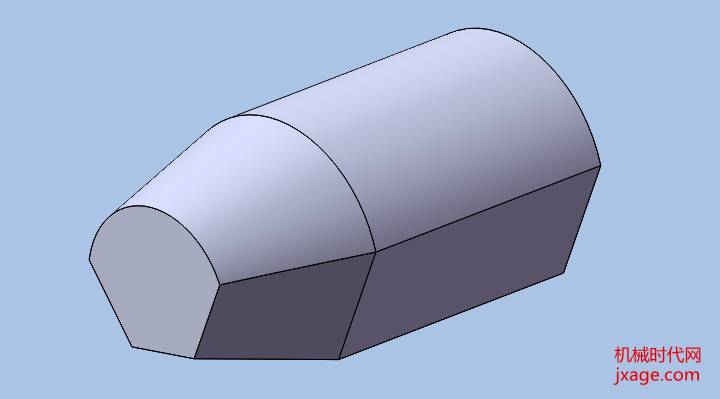

以下图为例。

方法:1.绘制出分型线拔模所需要的分割线。具体操作见下图。

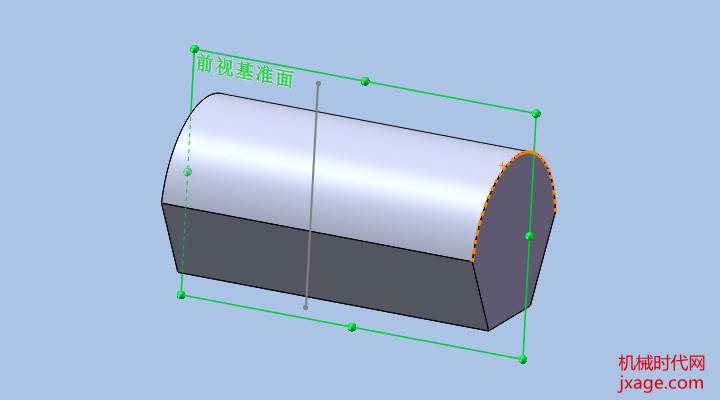

1.1)先在前视基准面绘制出一条直线。

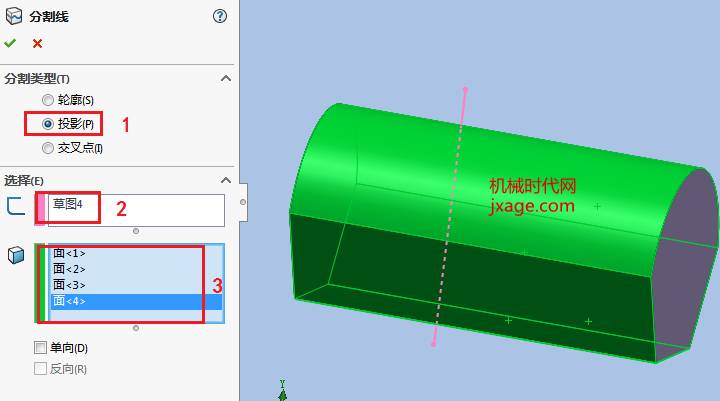

1.2)点击【分割线】,分割线类型选择【投影】,选择“要投影的草图”和“要分割的面”。


1.3)完成。这条直线将投影到指定的4个面上,这四条线就成为“分割线”,在此也就是分型线。

2.点击【拔模】,拔模类型选择“分型面”,按照下图进行设置。



3.点击勾号,完成。

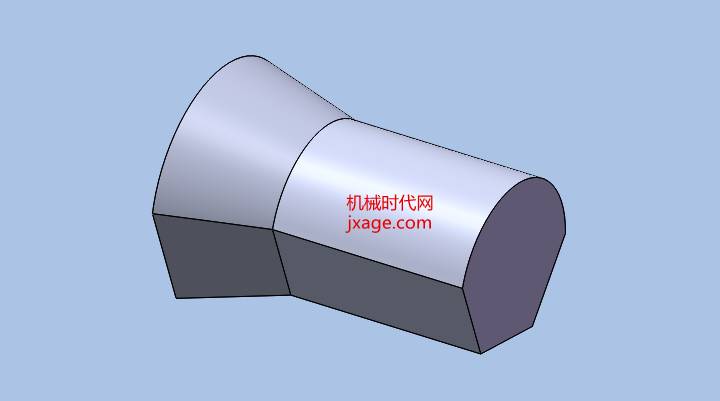

4.将拔模方向进行反向操作得出的结果如下。



三、 阶梯拔模

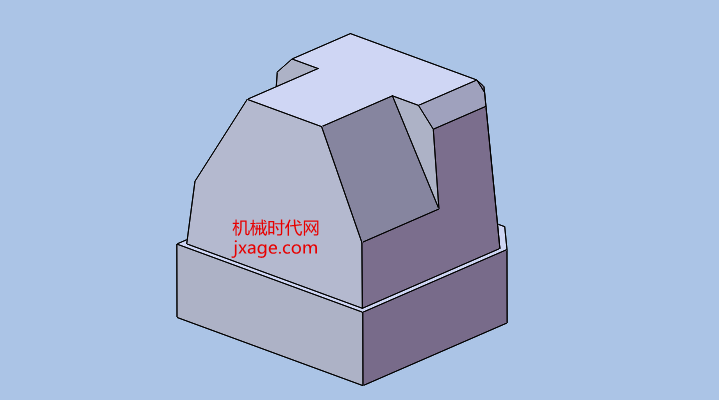

以下图为例。

方法:1.模型事先绘制出了分割线。

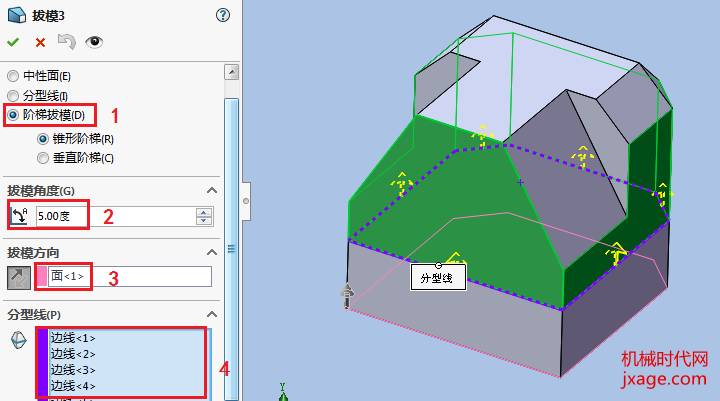

2.点击【拔模】,类型选择“阶梯拔模”,拔模方向选择底部平面,按照下图进行设置。


3.完成。
