利用HyperMesh和Nastran创建MNF文件的完整流程与操作指南详解

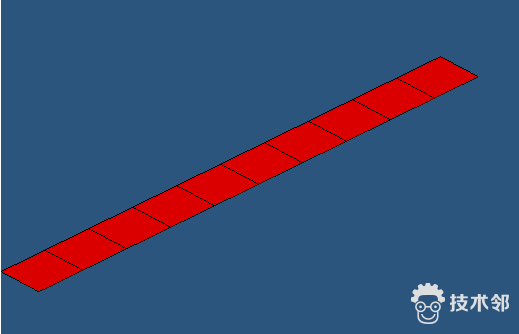

1. 建立几何模型，定义材料属性、单元属性。

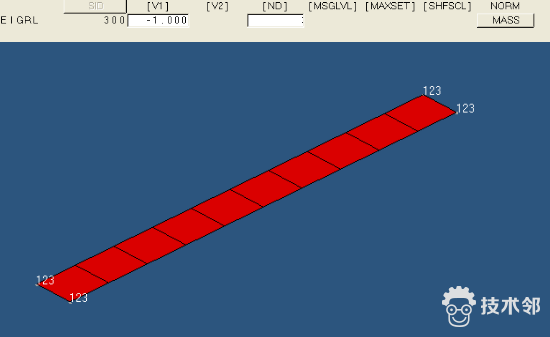

2. 创建约束和特征值卡，如下：

约束为无量纲。定义为mis1,选择下列四点确定一个节点集定义。

定义单元集。

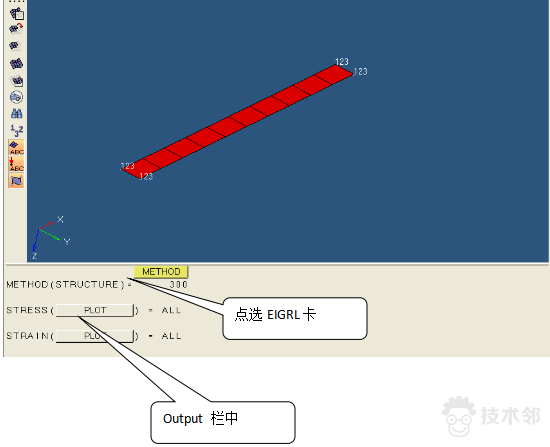

特征值为EIGRL特征。

3. 对控制卡进行设置

 （1） sol

     （2）PARAM

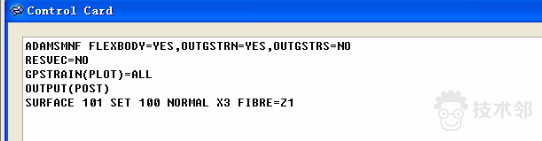

(3)  case_unsupported_cards

ADAMSMNF FLEXBODY=YES,OUTGSTRN=YES,OUTGSTRS=NO

RESVEC=NO

GPSTRAIN(PLOT)=ALL

OUTPUT(POST)

SURFACE 101 SET 100 NORMAL X3 FIBRE=Z1

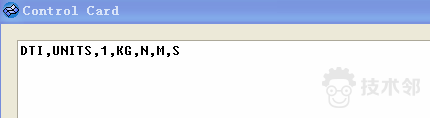

(4) bulk _unsupported _cards

   DTI,UNITS,1,KG,N,M,S

(5) global_case_control

Gpstress=all

 （6）导出成nastran可以识别的bdf

（复制word，不能把图片复制过来，很是麻烦……
