对于CAE初学者来说，hypermesh是一个很适合的工具，既可以作为其他分析软件的输入，自带的求解器也能取得很精确的结果，本文是作者的一些实用心得，全是干货。学习一个软件时，软件的操作可以慢慢摸索，但是这个软件的作用和流程一定要先掌握。hypermesh现在的教程都是对细节的详细说明，但是对完整分析流程很少有教程。作者在学习另一个软件ABAQUS时书上第一个教学就是一个完整流程，个人感觉非常有用
用hypermesh简单分析流程：

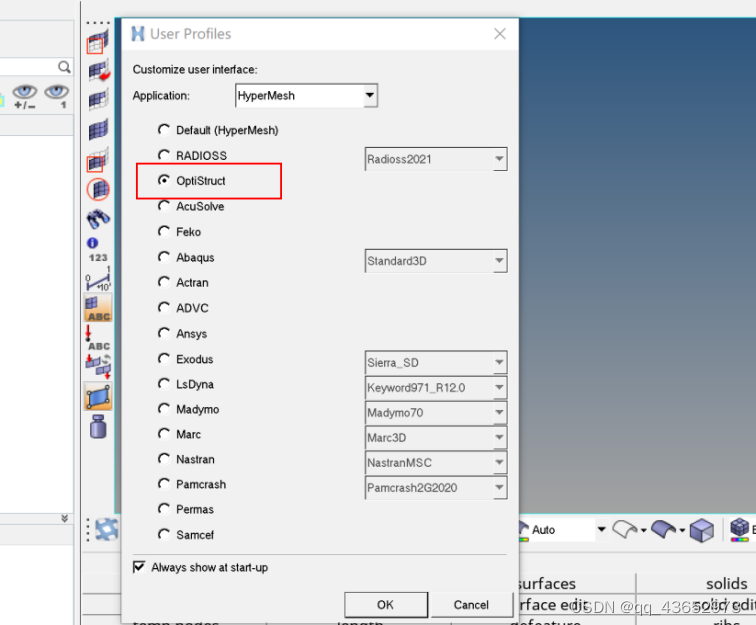

利用hypermesh计算求解，静态求解使用optistruct工具。

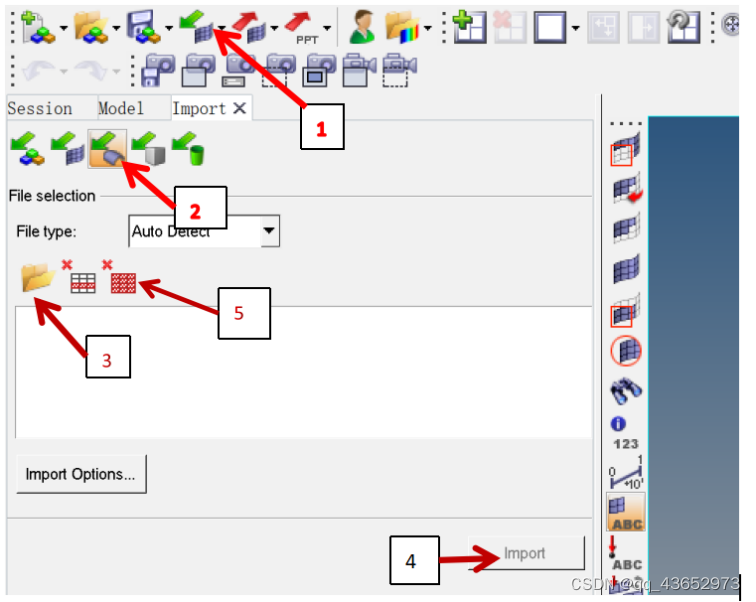

导入模型时最好使用stp格式。按以下顺序，第二步的第三个图形是导入几何，如果要导入多个模型，每导入一个按第五步删掉上一步的 文件路径 ，不然会重复导入。

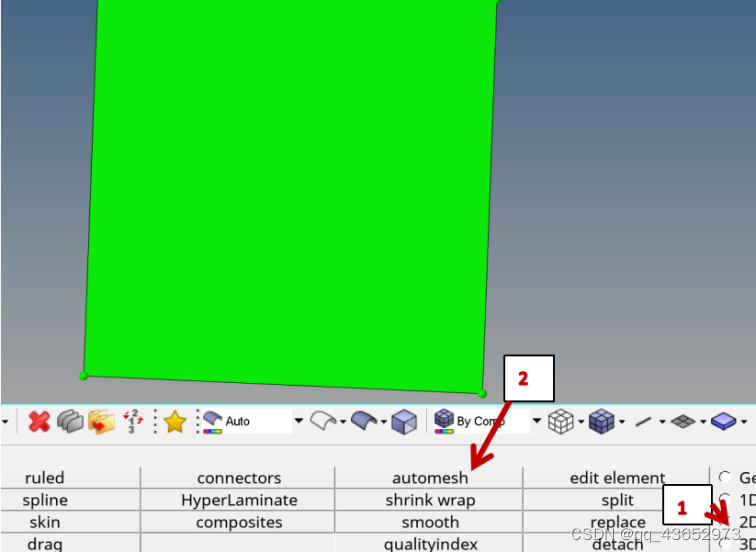

2.划分网格

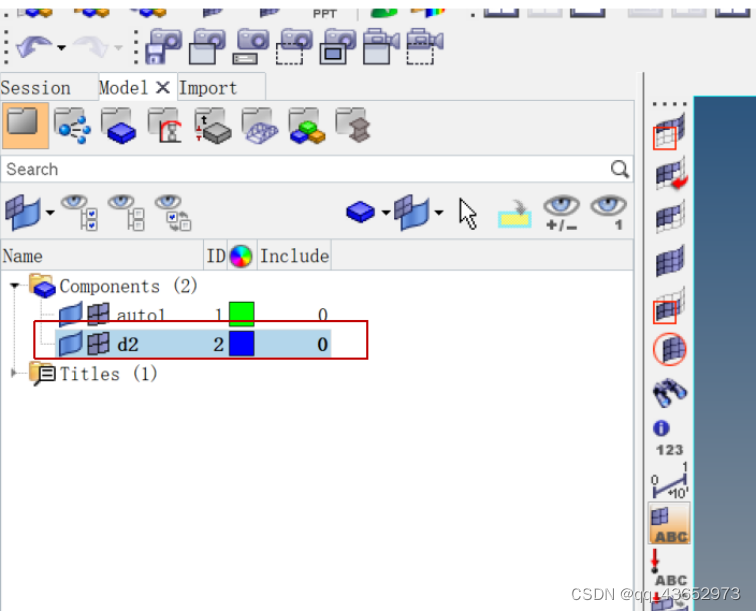

新建一个component存放网格，component命名时最好不要出现 中文 ，且第一个字不能出现数字。

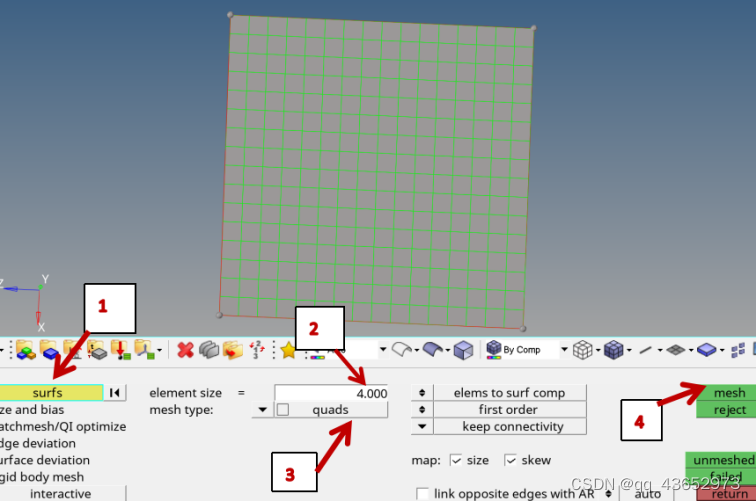

3.1选择划分网格的面
3.2定义网格大小
3.3选择网格行政，包括四边形、三角形、和混合形状。

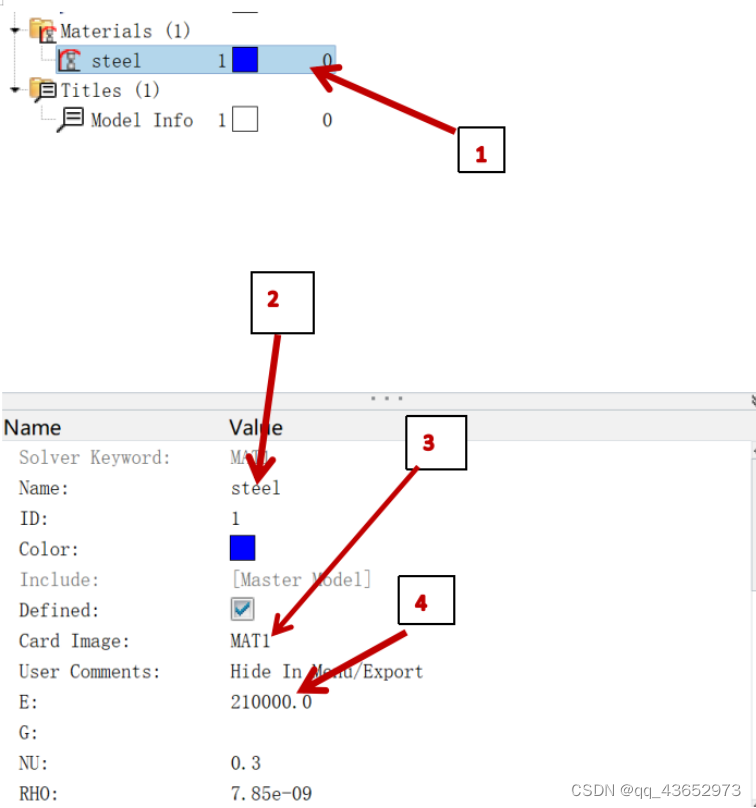

4.定义材料：
4.1右键create—material
4.2给新建的材料命名
4.3选择材料 类 型MAT1表示各向同性。
4.4给材料参数：E弹性模量、Nu泊松比、RHO密度。

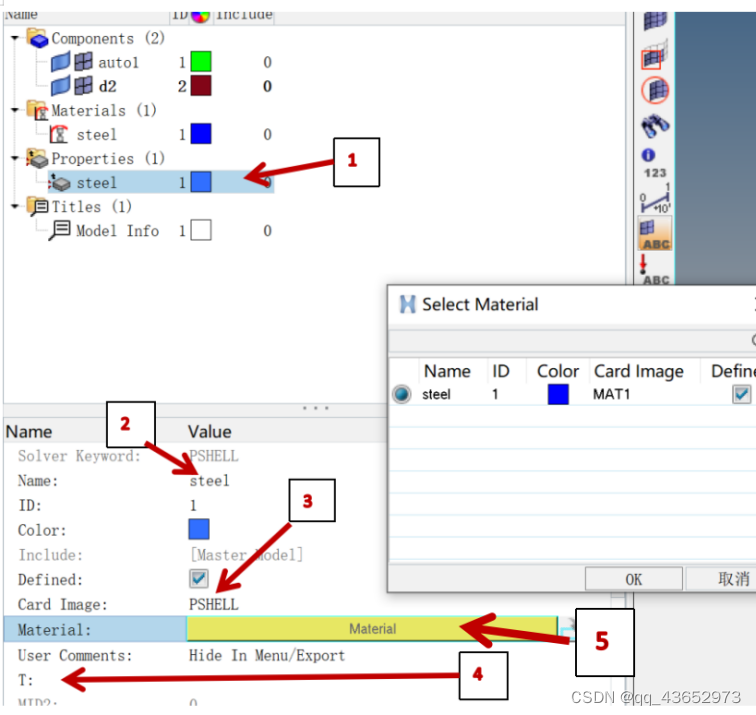

5.定义属性：
5.1右键create-Properties
5.2给新建的Properties命名
5.3定义类型。以上是壳单元要定义厚度T。如果是体单元选择Psolid、梁选择Pbar等。

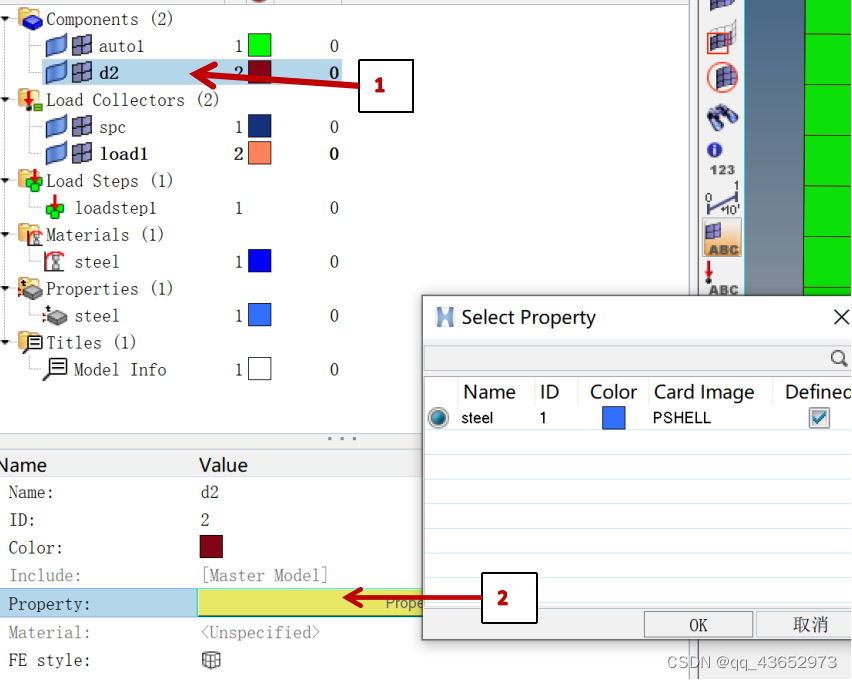

6.将属性赋予材料：

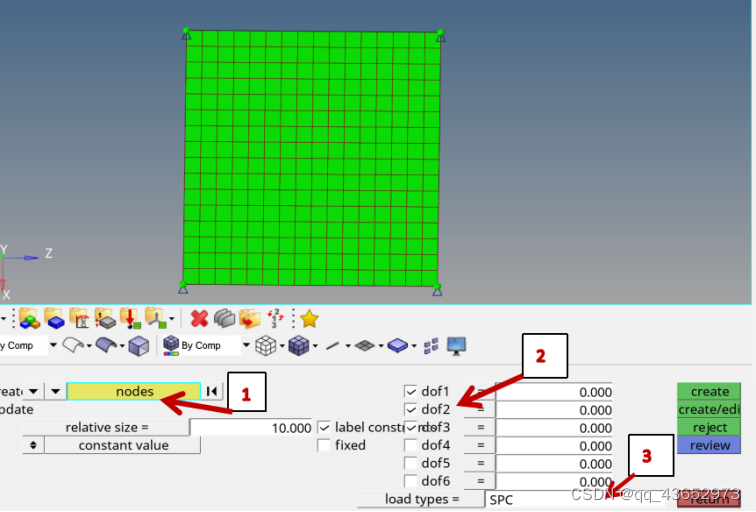

7.创建约束：
首先右键create-load collectors命名为SPC，并激活，创建后默认在激活状态。
7.1选择要约束的节点
7.2选择要约束的自由度，包括三个平移自由度和三个旋转自由度

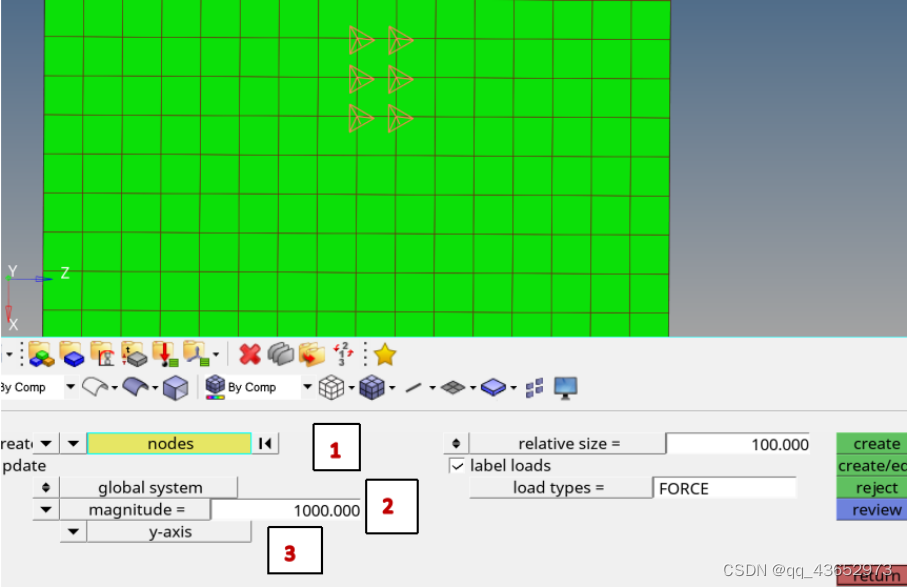

8.添加载荷：
首先右键create-load collectors命名为load1

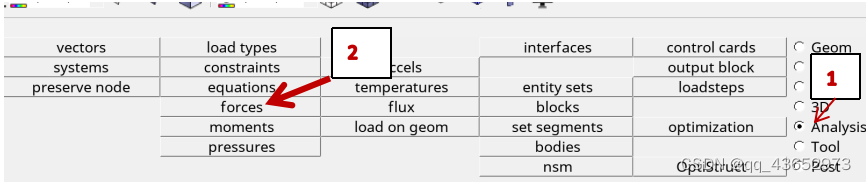

在Analysis下点击force进入定义载荷界面
8.1选择要添加载荷的节点
8.2选择载荷大小
8.3选择添加载荷的方向

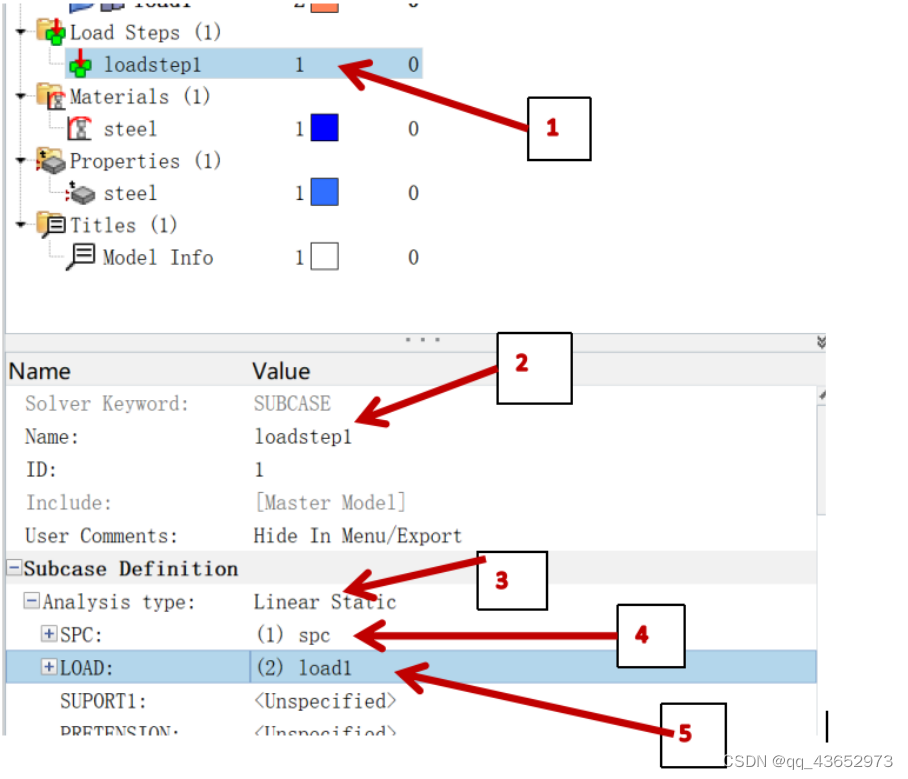

9.创建载荷步：
9.1右键create-load steps
9.2为新建的载荷步命名
9.3定义载荷步类型静态 线性 分析
9.4在约束SPC中添加第8步创建的约束。9.5在LOAD中选择第8步创建的载荷。
可以根据以上步骤创建其他载荷步。如果有分析必要的话。

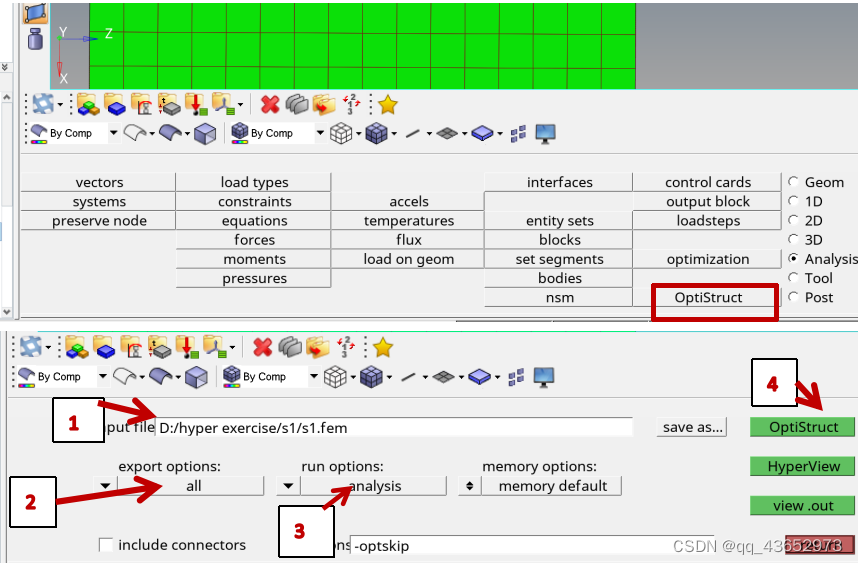

10.计算求解：

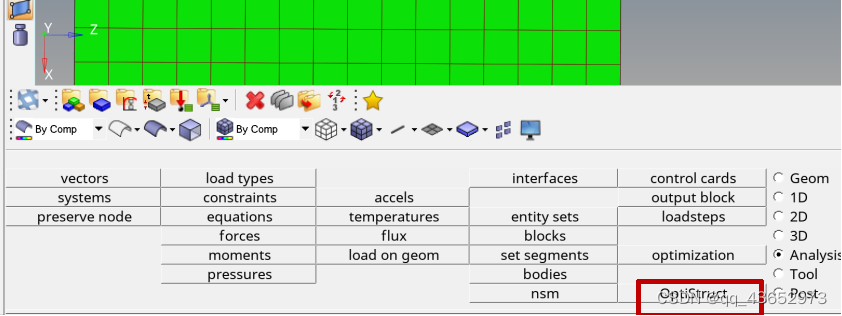

10.1在Analysis中点击Optisruct进入求解设置界面。
10.1选择求解文件放置的文件夹
10.2选择输出的文件，默认All。
10.3选择求解类型，这里选择Aanlysis分析。
10.4点击求解。

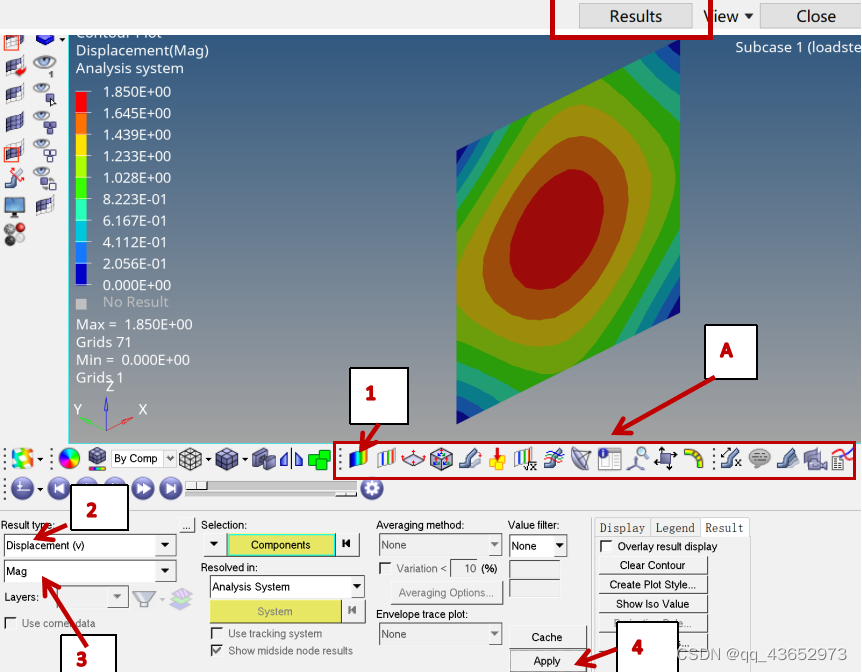

11.后处理

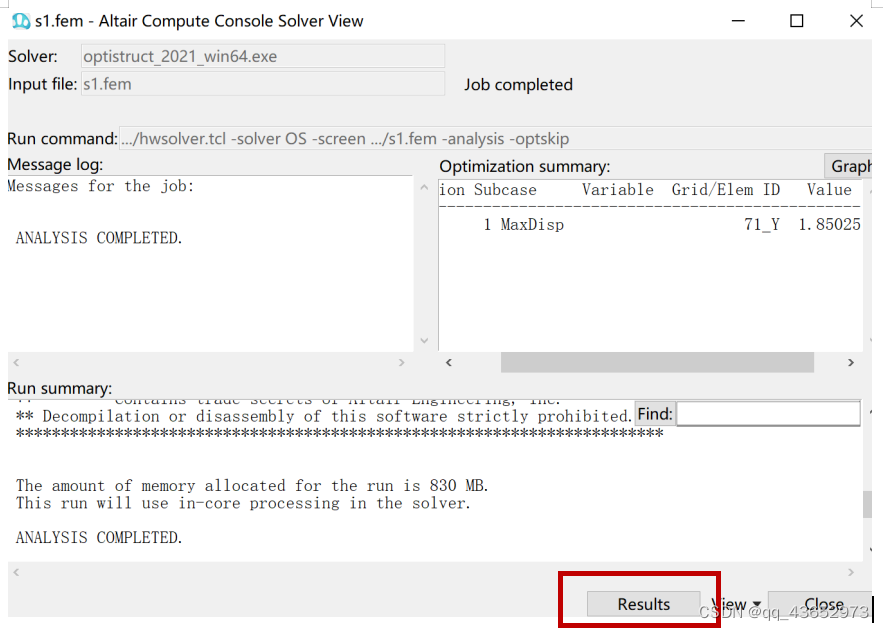

求解过程中会出现以下界面
点击result查看结果。
11.1点击contour
11.2选择结果类型应力或者位移。
11.3选择应力类型等。
11.4点击应用可以查看结果显示。
注意在A栏可以运用合适的工具更好的查看结果。以后再详细说明。
希望本文对CAE初学者有很好的学习效果，谢谢。
