MATLAB汽车仿真工况数据导入方法

MATLAB导入汽车仿真工况数据的方法有很多，比如直接导入Excel数据，比如用创建.mat格式的文件，都是可以的。这里介绍一种我自己摸索出来的方法，主要是联合simulink的模块运用，仅供学习之路上的小伙伴们提供参考。

1.simulink自带的模块介绍

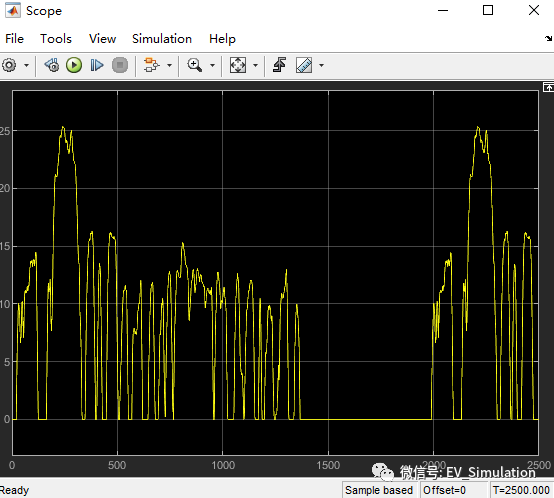

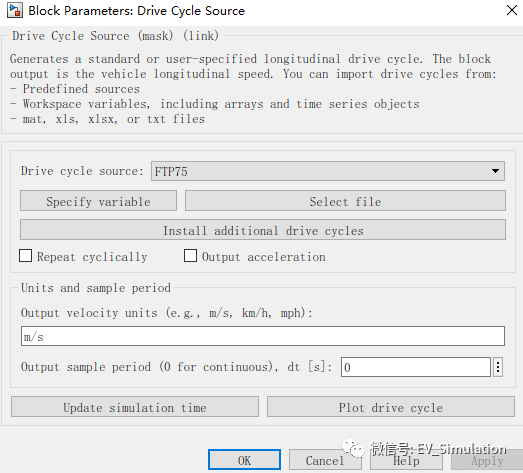

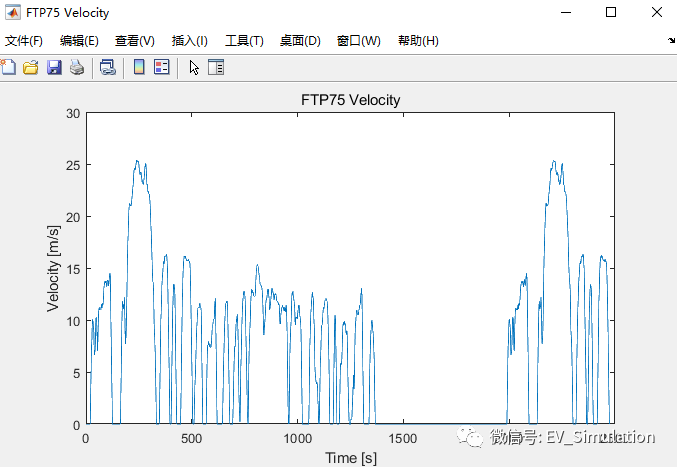

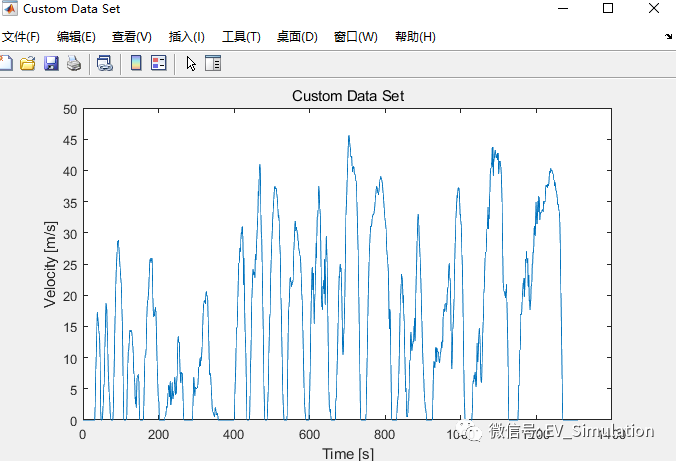

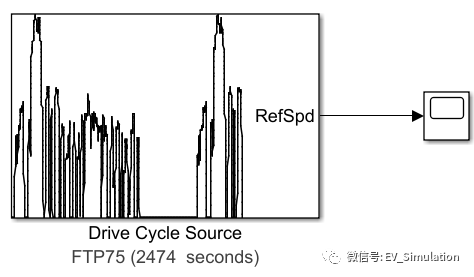

simulink自带的工况仿真数据模块如图，默认的是FTP75工况，通过Scope示波器或者直接双击模块，弹出属性对话框，点击“Plot drive cycle”都可以看到具体的工况数据曲线；

点击“Install additional drive cycles”可以从网下下载和安装MATLAB官网的自带工况数据模型，可以提供更多的工况仿真数据；

2.导入NEDC工况数据

其实思考起来原理很简单，我们只要参考模块自带的FTP75工况数据，将NEDC或者其他仿真工况数据做成需要的格式，然后直接选择新的工况数据导入即可；

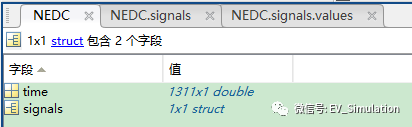

为此，先将NEDC的数据复制到MATLAB中，让后创建NEDC的结构体数据；

t = 0：1：1311;
NEDC.signals.values = [

0

0

0

0

0

0

0

0

0

0

0

0

0

0...

];   %复制整个NEDC的车速数据即可
NEDC.time = t';
NEDC.signals.values = NEDC.signals.values ';
%行数据转置一下，保持与时间数据维度一直即可；

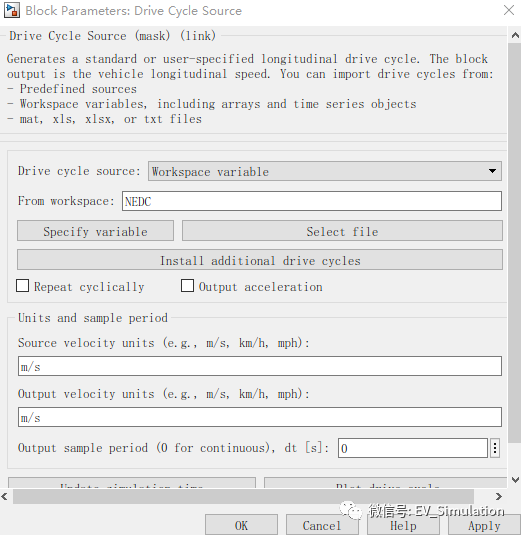

然后在simulink的模块中，选择NEDC，确定后，即可将NEDC的工况

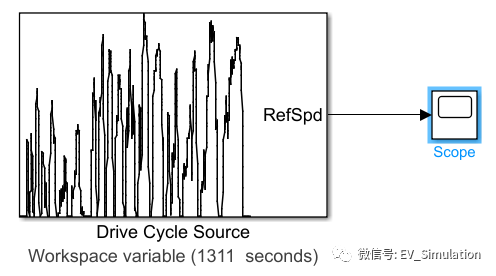

仿真数据导入到simulink仿真中，模块的数据时间也同步更新到1311s,
进行相应的仿真建模工作。

该方法可以同步到其他的多种仿真工况数据的导入。
