用matlab获取采集数据及LTSPICE仿真方法

• 信号源：100K 时钟 + 每 75μs 触发信号
• 设备连接：OUT1→CH1(100k)，OUT2→CH2(20K)
• 工具链：MATLAB（在线版）+ LTspice 仿真 + 服务器（qiftech.cn.yanan.server）
• 设备连接：OUT1→CH1(100k)，OUT2→CH2(20K)

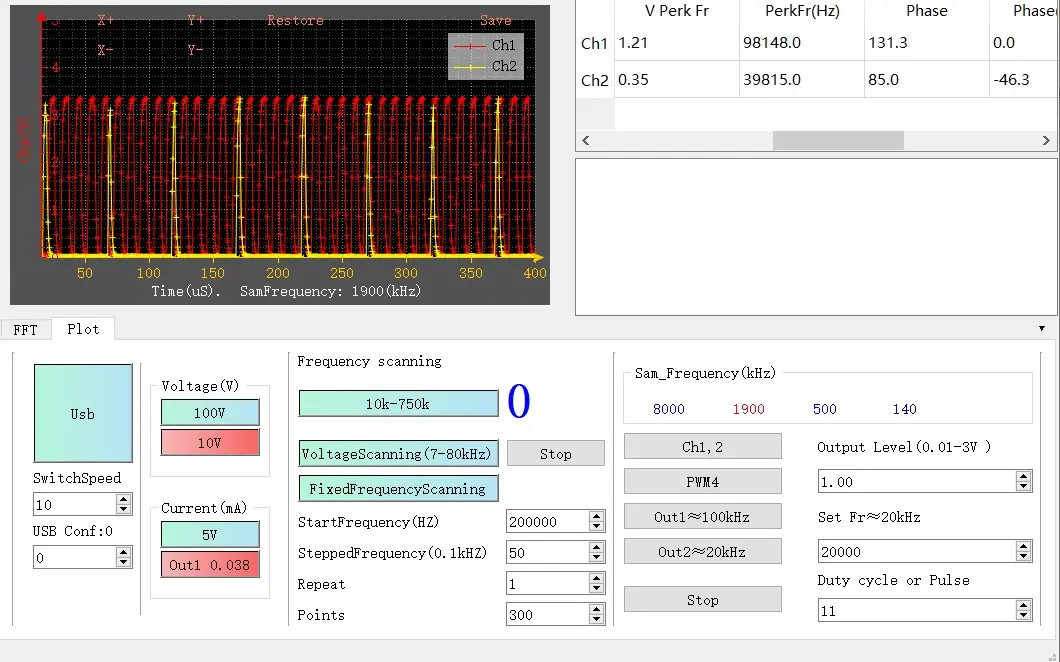

• 信号定义： CH1：100kHz 主时钟，峰峰值 1.21V，实测频率 98148Hz（接近设定 100k，存在硬件频偏），相位基准 0°； CH2：20kHz 副时钟，峰峰值 0.35V，实测 39815Hz，相位滞后 CH1 46.3°；

配套分析工具；

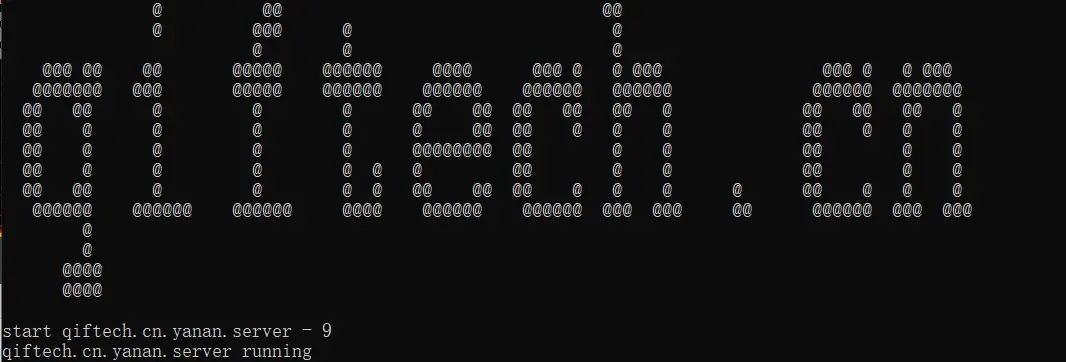

qiftech.cn.yanan.server 本地后台服务（绑定 127.0.0.1:8010）：

• 接收采集卡 USB 原始采样数据流；
• 将双通道时序数据按逗号分隔字符串封装；
• 开启本地 HTTP 接口供 MATLAB 在线版远程拉取，解决网页 MATLAB 无法直连本地硬件的限制；

打开matlab 版本，连接获取设备采集的数据。

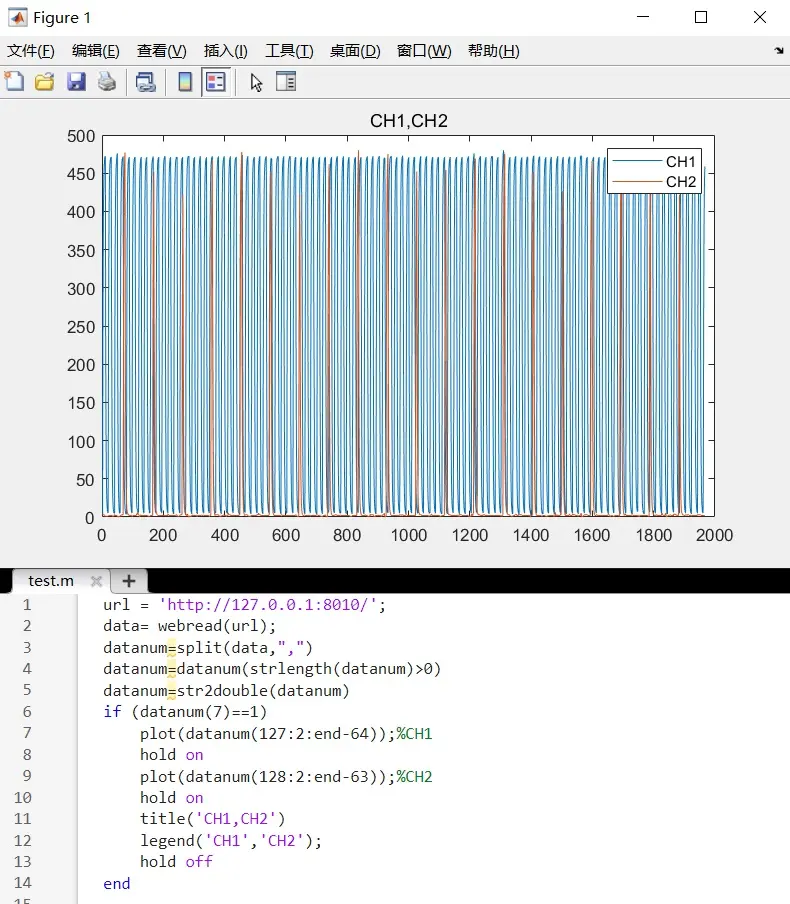

底层 MATLAB 在线版数据处理代码逻辑（test.m）

1. 数据获取链路

matlab

代码块

url = 'http://127.0.0.1:8010/';
data= webread(url);   % GET请求本地服务获取逗号分隔文本
datanum=split(data,",") % 按逗号切割字符串数组
datanum=datanum(strlength(datanum)>0) % 过滤空字符串脏数据
datanum=str2double(datanum) % 文本转浮点采样电压


      复制成功





逻辑要点：采用webread而非 DAQ 工具箱，适配免费在线 MATLAB（无本地硬件驱动权限，只能走 HTTP 接口）。

2. 有效数据校验分支

matlab

代码块

if (datanum(7)==1)
    % 校验第7位状态标记=1：硬件采集就绪、数据有效，执行绘图
    plot (datanum(127:2:end-64));%CH1：从127位起，步长2取奇数索引
    hold on
    plot(datanum(128:2:end-63));%CH2：从128位起，步长2取偶数索引
    hold on
    title('CH1, CH2')
    legend('CH1','CH2');
    hold off
end


      复制成功





1. 状态位判断：数组第 7 个数值为硬件就绪标志，非 1 则丢弃数据不绘图；
2. 双通道数据存储规则：硬件打包为交错存储：CH1、CH2、CH1、CH2…… CH1：下标 127,129,131…（奇数采样点） CH2：下标 128,130,132…（偶数采样点）
3. 首尾截断：舍弃前 126 字节包头、末尾 63/64 字节校验尾，仅保留有效波形采样段；
4. 绘图逻辑：双通道叠加绘图、图例区分、时序横轴统一（单位 μs）。
9.

完整执行时序逻辑（从上至下闭环）

1. 仿真预演： 搭建 100k/20k 双路时钟，跑 TRAN 瞬态 + FFT，确定幅值、相位、触发周期；
2. 硬件参数下发：信号发生器配置两路频率、电平、步进、触发 75μs；采集卡设 1900kHz 采样率；
3. 本地服务启动：qiftech 本地服务监听 8010 端口，USB 接收硬件采样流，封装 CSV 字符串；
4. MATLAB 在线拉取：网页 MATLAB 通过 webread 读取本地接口原始字符串；
5. 数据清洗校验：分割、去空、转浮点，校验状态位；
6. 波形切片绘图：交错数组分离双通道，截取有效区间叠加绘图；
7. 迭代复测：修改扫频 / 占空比参数，重复采集 + 绘图，对比 FFT 频偏、相位误差。
