♦♦♦碰撞分析模型的单元要满足以下质量标准
♦♦♦2D网格质量检查

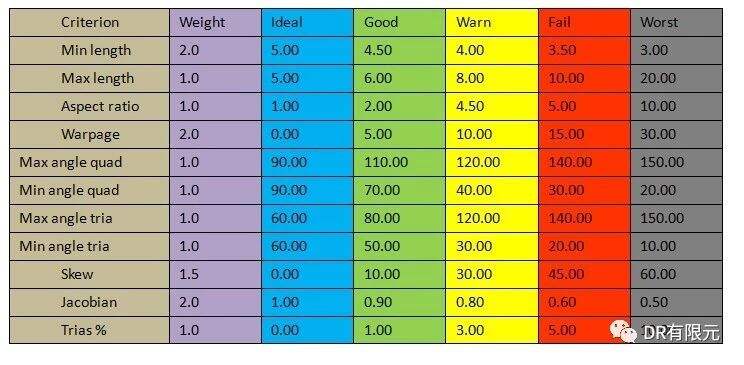

♦♦5mm网格标准

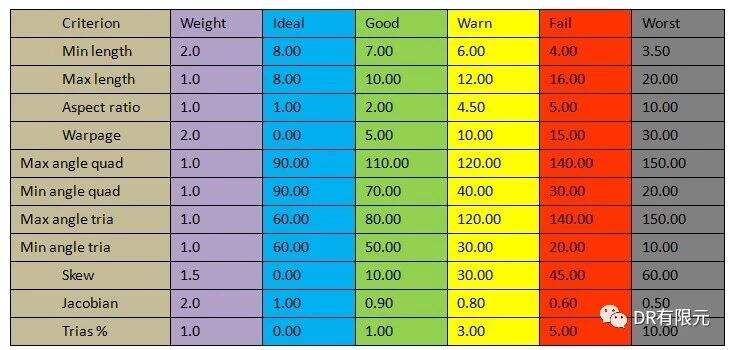

♦♦8mm网格标准

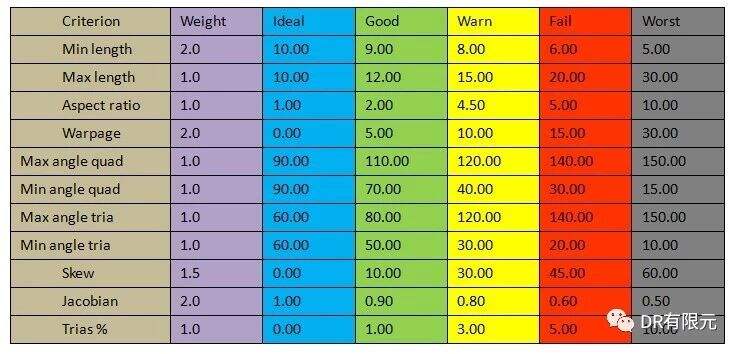

♦♦10mm网格标准
关键位置，关键部件的网格标准必须严格按照表中规定的标准进行划分。

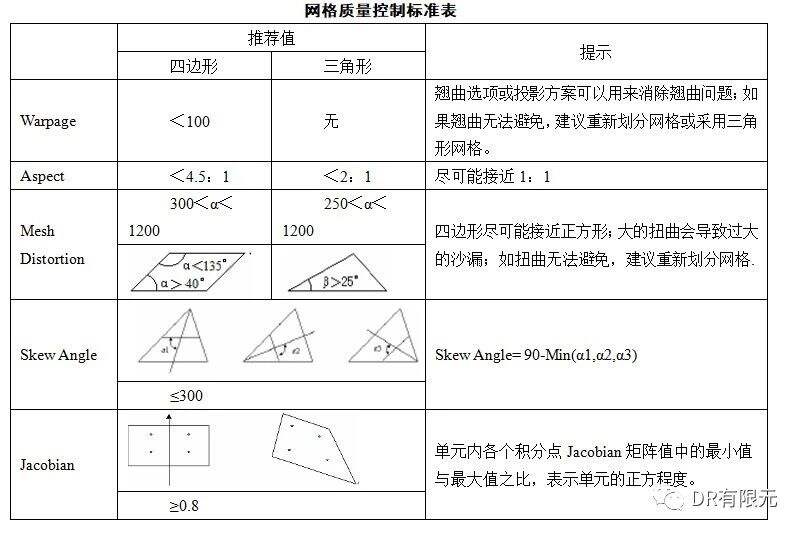

♦♦♦3D网格质量检查标准
♦♦♦注意事项
重复单元检查：模型中不允许出现重复单元。
自由边检查：部件中除边界为不能出现自由边，保持节点连续性。
体单元用HyperMesh中Face/Edges命令检查节点连续性。
面单元法向检查，部件的单元法向要保持一致。
去除自由节点。
