结果

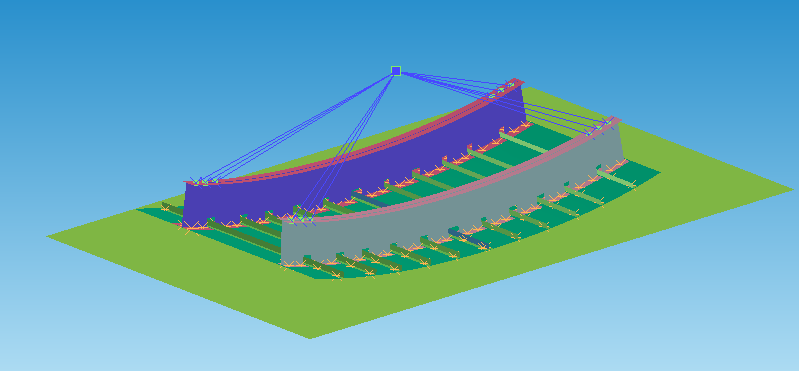

模型介绍
网格模型来源于Hypermesh教程demo3-1.hm中的飞机典型结构。
* 为了节约计算时间，重新划分网格，网格大小改为50mm，保持原来结构中共节点状态；
* 长桁、肋板与蒙皮使用铆钉（PLINK）连接；
* 增加一个集中质量点，使用One to mutiple constraint 将节点与壁板结构连接；
* 地面使用刚性壳单元，约束重心的6个自由度；
* 给定整体Z向的速度和重力加速度；
* 接触：结构与地面的主从接触；自接触；边对边接触；长桁与蒙皮接触。
