Gambit圆与圆柱体高质量网格划分方法与实例解析

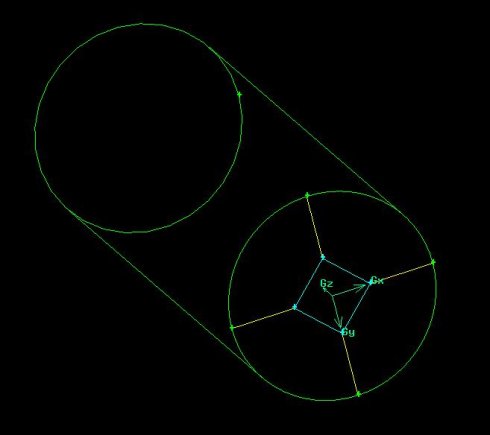

1）先在opteration--geometry-volumn中创建了一个高为100，半径15的圆柱体。然后再圆柱的底面建立了一个边长为8的正方形，将正方形旋转45度，使正方形的一个顶点跟底面圆的点对齐，然后将圆周分割为4等分，将这4个顶点和正方形的四个顶点连成线，效果如图所示：

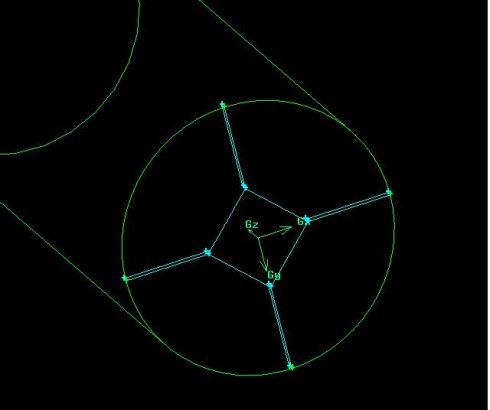

2）然后用这四条线沿Z轴正向的矢量方向长出4个面，效果如图：

3）用正方形去分割底面圆，注意选择connected选项，再用刚才形成的四个面去分割那个古钱形的底面，把它分成4部分，如果做到这一步，基本难的地方就过去了，效果如图所示：

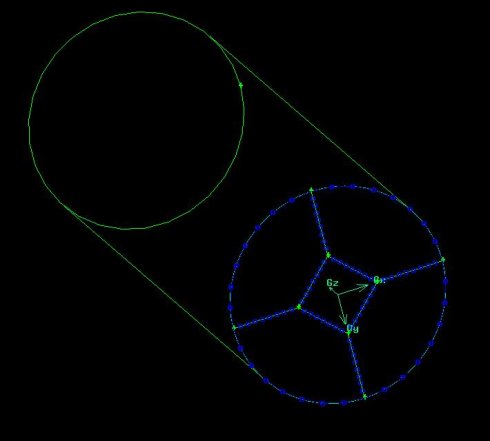

4)下面就是把对应边划分网格，注意正方形每条边对应的圆弧边划分的网格份数是一样的，效果如图：

5)划分面网格，选择map结构的四边形网格，效果如图:

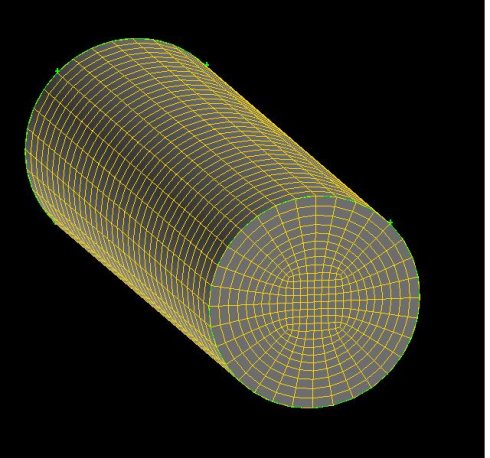

6)最后划分体网格，按照cooper方式的六面体网格来划分，效果如图：
