这次先做一个2d的流体网格，大家看看流程吧，欢迎拍砖和探讨。

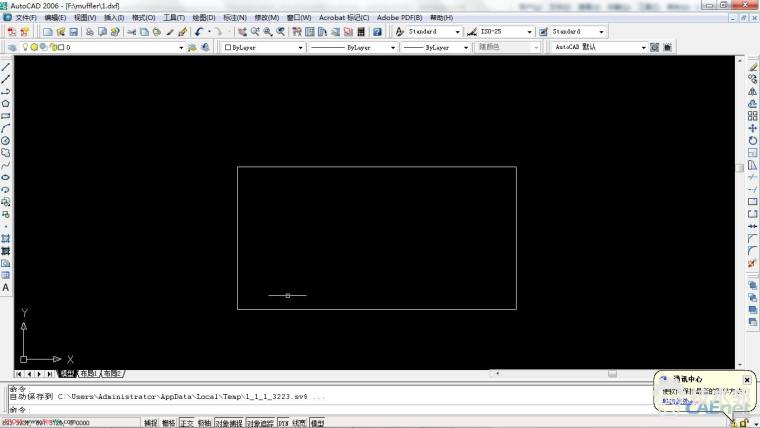

1. 首先利用CAD软件，将所要求解的区域形状画出来，我用的是cad2006，然后保存为dxf的格式。
![[forum.simwe.com]1.png](https://www.gofarlic.com\upload\jishulink\506\112998720303991.png "[forum.simwe.com]1.png")

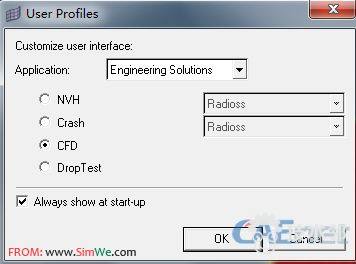

2.打开hypermsh并且将面板切换到cfd面板
![[forum.simwe.com]截图00.png](https://www.gofarlic.com\upload\jishulink\506\112998800007201.png "[forum.simwe.com]截图00.png")
3利用surface工具生成包络的面，大部分用spline命令。
4打开unility开关，点击二维边界面网格生成按钮。
![[forum.simwe.com]截图01.png](https://www.gofarlic.com\upload\jishulink\506\112998848401878.png "[forum.simwe.com]截图01.png")

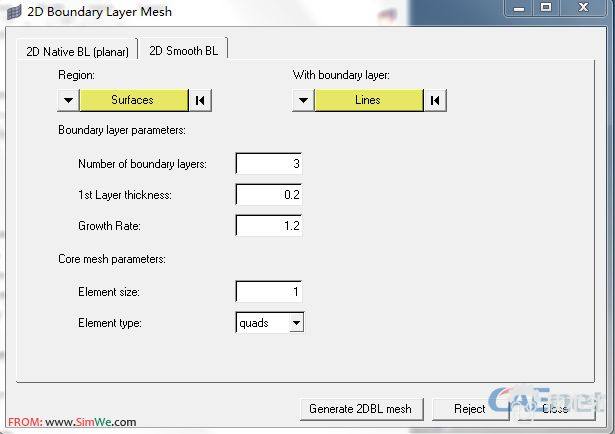

弹出如下菜单
![[forum.simwe.com]截图02.png](https://www.gofarlic.com\upload\jishulink\506\112998935903874.png "[forum.simwe.com]截图02.png")
选好需要划分的面和生成边界层的边后点击mesh。

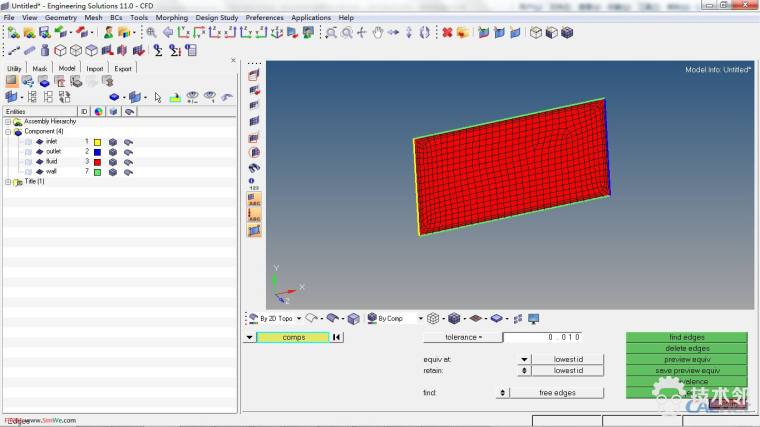

4.建好component，并利用edge命令找到自由边。然后将相应的edge放到相应的边界调节的component中。如下图所示。:
![[forum.simwe.com]截图03.png](https://www.gofarlic.com\upload\jishulink\506\112999189001826.png "[forum.simwe.com]截图03.png")

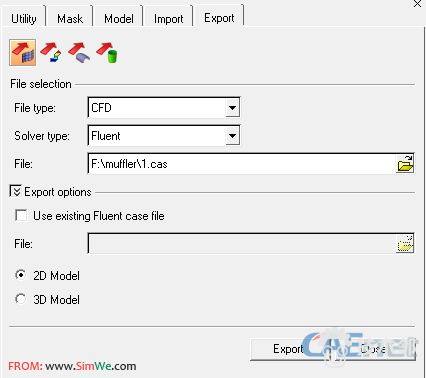

5选择export，然后勾选为2d网格。进行输出
![[forum.simwe.com]截图04.png](https://www.gofarlic.com\upload\jishulink\506\112999275007714.png "[forum.simwe.com]截图04.png")

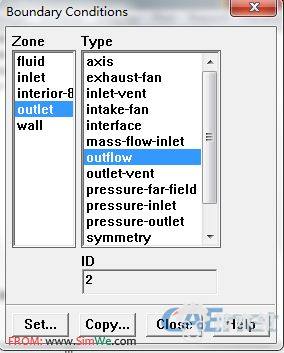

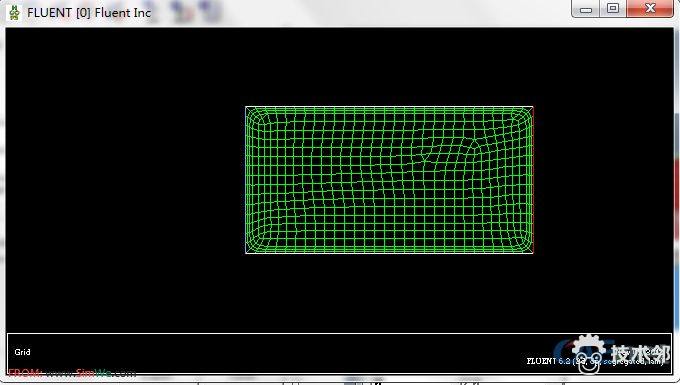

6打开fluent求解器，导入网格，并设置相应的边界条件，可以看到hm11中设置好的component名字
![[forum.simwe.com]截图06.png](https://www.gofarlic.com\upload\jishulink\506\112998523407286.png "[forum.simwe.com]截图06.png")
![[forum.simwe.com]截图05.png](https://www.gofarlic.com\upload\jishulink\506\112999325001177.png "[forum.simwe.com]截图05.png")
7.求解，计算。
总结，hm作为前处理软件，是非常强大的，强烈建议学习，不论是结构还是流体还是声学等其他场的网格，谢谢大家
