[案例分析]Gambit入门教程：机翼结构网格生成实战

现在很多新手在用gambit划分网格的时候，习惯性的直接生成体网格，这样做确实简单，但是简单省力的同时就蕴藏着风险，当遇到复杂外形的时候，就长不了结构网格或者是生成的网格质量很差，为什么会这样？因为要划分一套高质量的网格，在gambit中直接划分体网格是不恰当滴。

那如何在gambit中划分结构网格呢？了解pointwise或者icem的同学都知道，这些牛b软件划分网格的思路都是分区，所以要在gambit中划分结构网格，其基本思路也是要分区，想偷懒直接划分体网格是行不通的哦。

下面开始讲课：

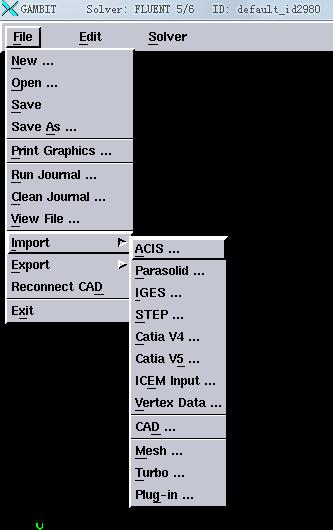

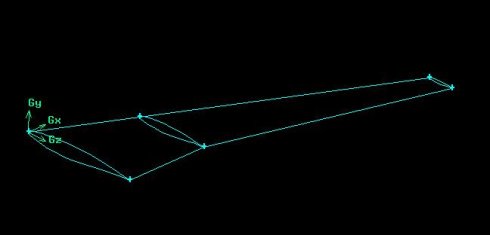

1.导入实体

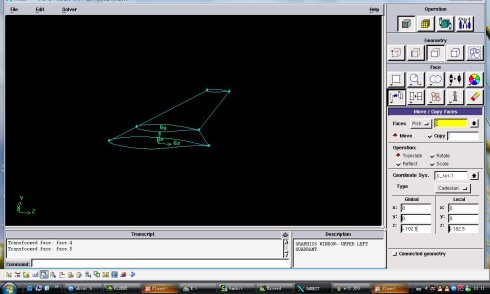

2.将面移动至中心位置

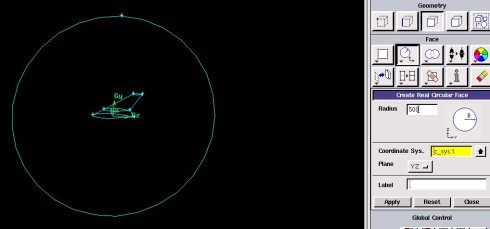

3.在yz平面生成一个圆

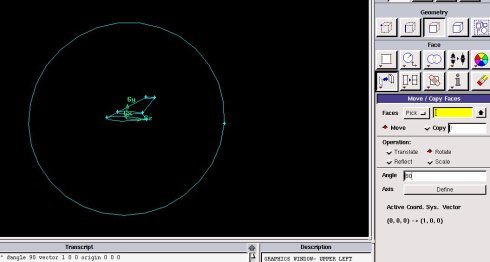

4.将圆绕着x轴旋转90°

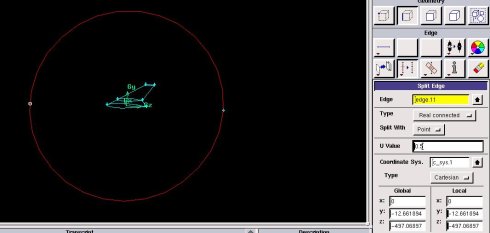

5.将圆周split

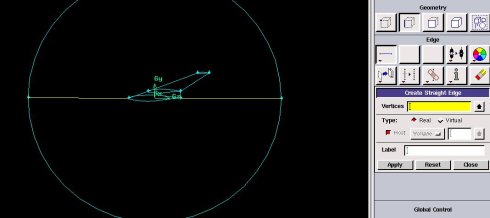

6.生成如图的两条线

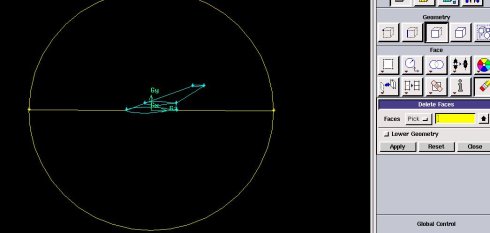

7.将圆面删除，删除的时候将lower geometry去掉，这样删除之后就还能剩下线

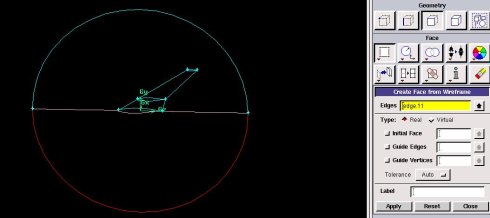

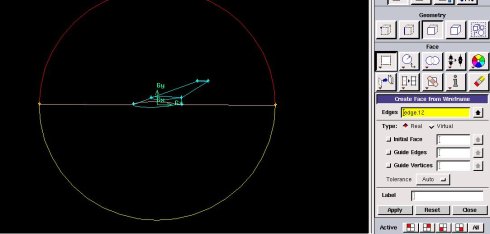

8.选择如图中的四条边，生成面

9.同上

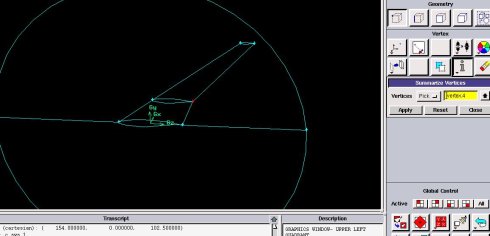

10.查看该点的位置，显示其x坐标为154

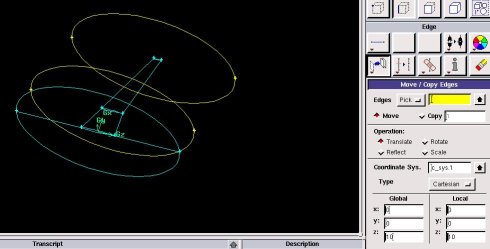

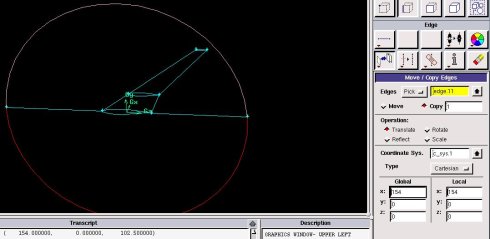

11.选择刚刚生成的两个面，选择copy，并沿着x轴移动154

12.同上，复制面到翼端面处，同时沿着z轴调整面，使机翼的控制面位于圆面的中心位置左右

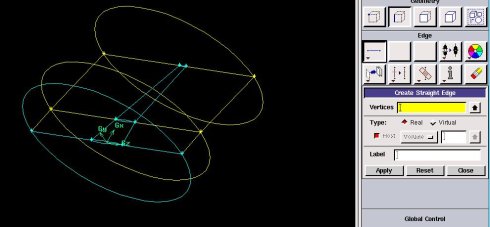

13.生成如图所示的线

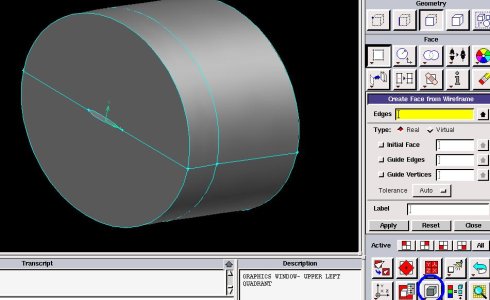

14.生成封闭的面，在gambit中有些面没有生成很难看出来，可以将面用阴影来显示查看是否有漏生成面。

15.生成如图所以的体（绿色显示的）

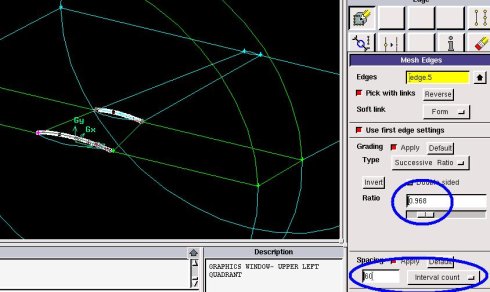

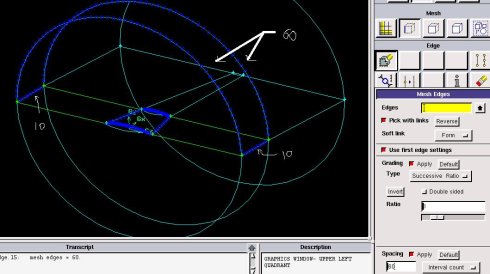

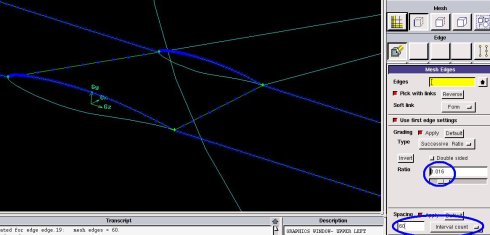

16.布置节点，参数如图所示

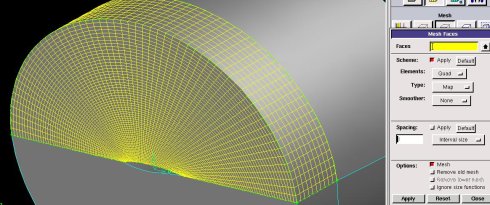

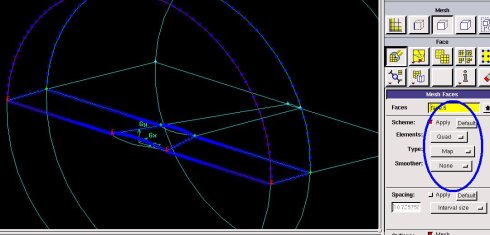

17.选择如图所示的面，生成结构面网格

18.选择该体的各面，生成结构网格

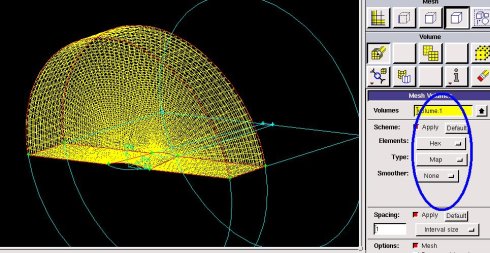

19.选择刚刚生成的体，生成结构体网格

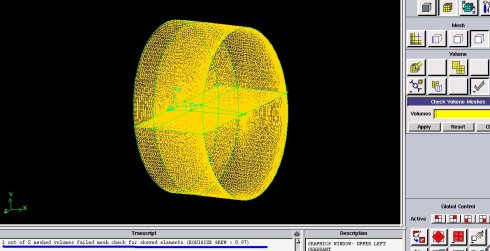

20.重复15-19，直至生成如图所示的体网格

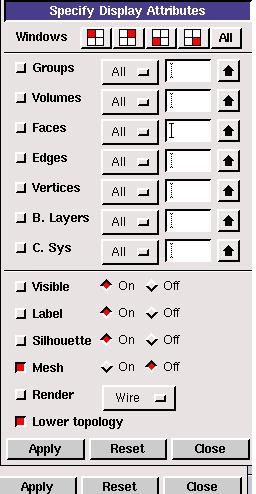

21.下面开始划分端面网格，为了显示更清爽一点，把生成的网格先隐藏掉

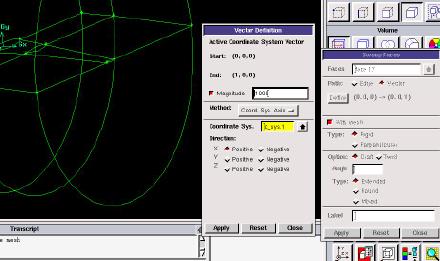

22。选择端面的3个面，用拉伸的方式生成体

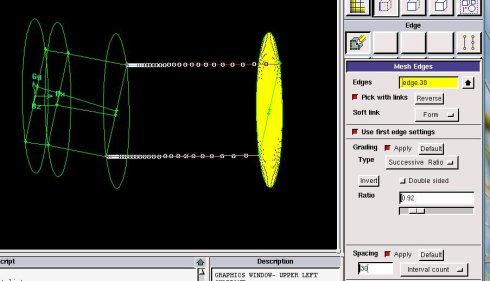

23。布置节点分布

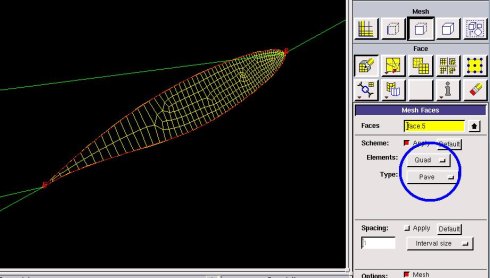

24.生成机翼端面的网格，网格类型如图所示

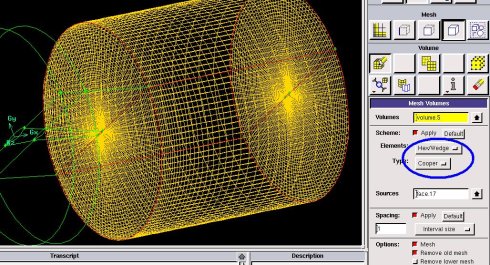

25.生成体网格，生成类型如图所示

接下来就是设置边界条件和输出网格了，这些就不在此赘述了。

通过以上教程，希望大家学会的是gambit中划分结构网格的思路，而不是局限于程式化的操作，教程中的外边界大小，各节点的分布可以按照各位读者的理解、经验和喜好进行个性化的设置。另外，需要注意的是，对于一些后缘非常凹（比如说超临界翼型）的机翼来说，需要对后缘进行圆滑或者光顺，否则生成的网格极有可能出现skew》0.97的情况，从这点说，gambit生成结构网格的能力确实不行，提供网格光顺基本上没有用，不像pointwise等软件，对于结构网格的光顺能极大的提高网格质量。
