用VL划分BEM网格教程：从入门到精通的实战指南

Virtual Lab自带了声学网格前处理功能，AML网格的生成阿伟版主已经在教程里面演示了，lengxuef版主也发了（http://forum.caenet.com/thread-1110051-1-1.html）一个前处理教程；群里和论坛里有很多同学要划分BEM网格，这也是能实现的；我用笔记本上的VL11SL2版本录制了一个教程，仅仅是演示过程，感兴趣的同学要多看帮助文档。我还用 HM进行了网格划分演示，但是HyperMesh没有学好，结果也不怎么好，初学者可以看看。

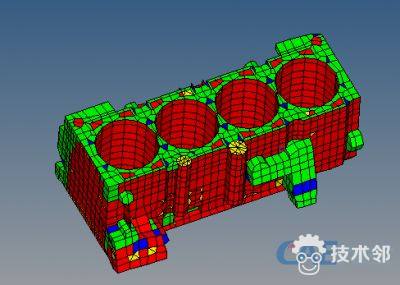

这是VL自带的结构网格模型：

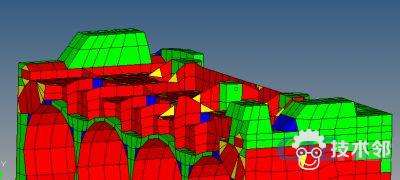

这个网格有一些大洞，而且还含有较多的肋；

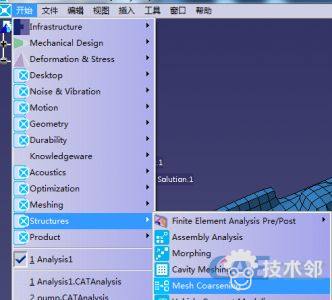

用VL划分需要进入的模块是：

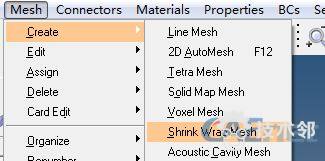

用HM进行划分需要进入的模块是：

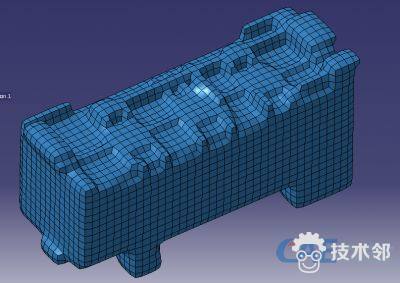

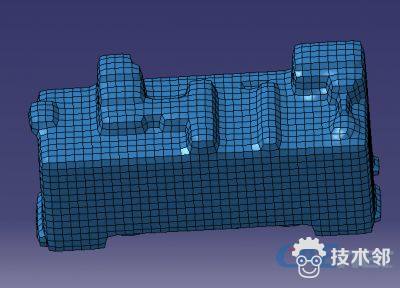

用VL划分主要结果：

用HM划分得到的结果是：

可以看到VL划分处理得当的模型非常好，而HM相对来讲由于划分得比较粗糙、松散（附件中另外一个结果的部分网格Jacobian还不过关，是负数，需要进一步Remesh），而且肋板的处理明显没有VL处理得好；
所有HM文件，catia文件，视频教程地址：http://pan.baidu.com/s/1pJr1GeR
视频播放器地址（你可能需要安装后才能使用）：http://pan.baidu.com/s/1c0w7QcK

感谢各位版主和坛友帮助与支持！
