地质人ArcMap操作指南，制作标准分幅图！

区域范围：目的是做一个覆盖海南岛的1:5000比例尺标准分幅图。根据1:1000000地形图编号标准，海南岛主体所在图幅的编号应该是E49，其维度范围为16°N-20°N，其经度范围为108°E-114°E。

比例尺代码：1:5000比例尺代码为H

经差：1′52.5″，即1.875′，亦即0.03125°

纬差：1′15″，即1.25′，亦即0.02083333……°

划分行列：192行*192列

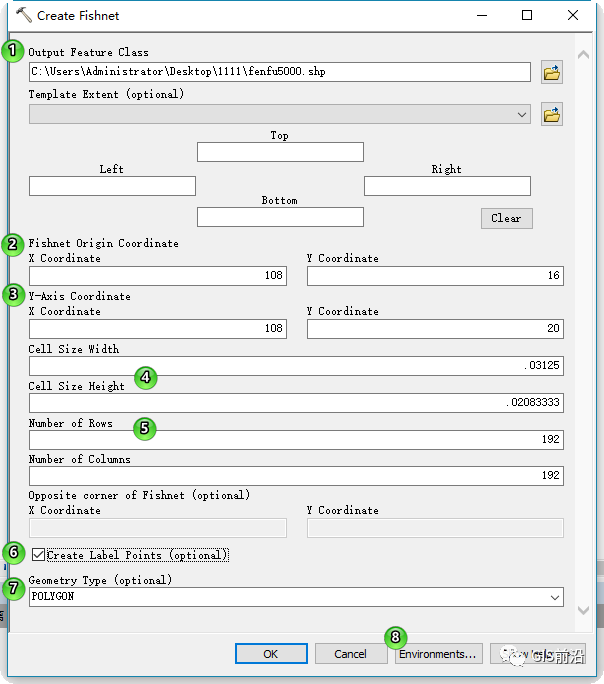

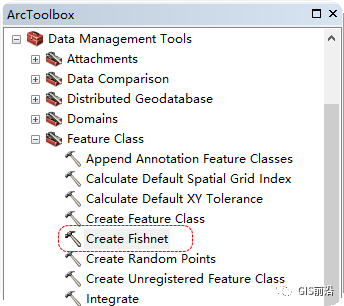

1.打开渔网工具，其位置在ArcToolbox\数据管理工具（data management tools）\要素类（feature class ）\创建渔网（create fishnet）

2.设置参数

①设置输出要素类的输出路径、名称；

②设置渔网的初始坐标（采用十进制度，下同），使用左下角坐标108,16；

③设置y轴坐标，这是一个容易迷惑人的参数，它的作用是指引一个渔网从初始坐标开始行进创建的方向，这里设置为108,20，x值不变y值正方向增加，那么创建渔网时行列均向正方向增加；

④网格宽、网格高，宽是经差，高是纬差；

⑤行数、列数，均为192；

⑥创建点标记，标记每一个网格的中心点（生成一个点层，其属性包含点的xy坐标信息）；

⑦几何要素的类型，这里用面polygon；

⑧-1环境environment参数设置，下续→

⑧-2 输出坐标系设置为“使用下述坐标系（as specified below）”，坐标系统选大地2000，注意是地理坐标系！

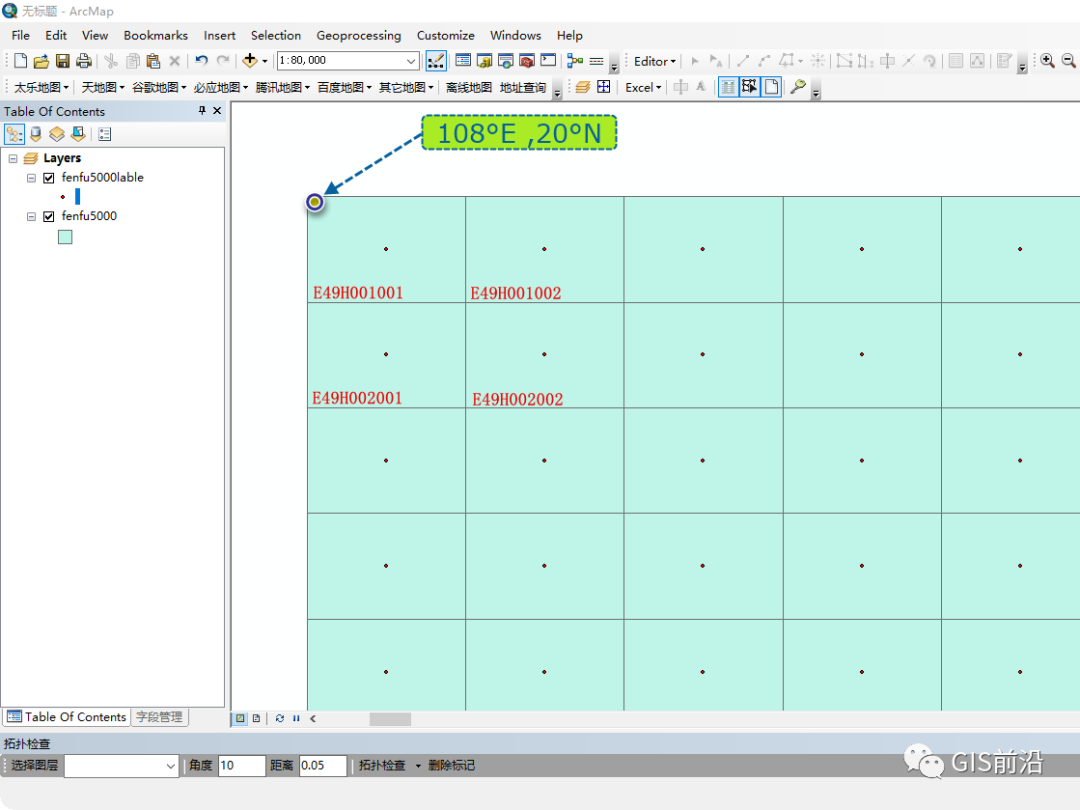

3.创建完渔网生成一个面层与一个点层，面要素类的左上角坐标应该是108,20。

1.编号方式在上图中给出了示例

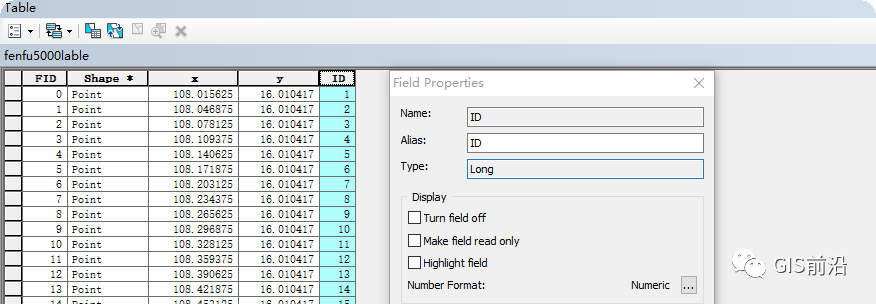

2.导出点label要素的属性表为Excel（97-03.xls格式）进行编号，导出前先增加一个长整型（long integer）字段ID，将FID的值计算过来，以便挂接回表格。

ps：FID是Object类型，Excel表回挂市不能作为连接标准字段。

3.Excel编行、列号

①根据上面的示例以及GB标准，可以知道x方向编号应为升序列，y方向编号应为降序列；

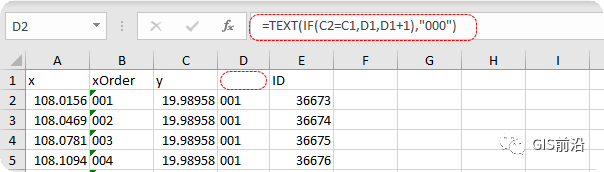

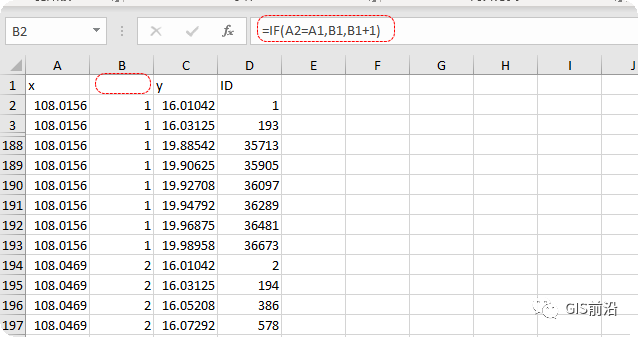

②将x所在列升序排序，新添加一列进行编号，函数式如下图，请注意第一行的单元格要空着，具体自行理解；然后将生成的序号使用Text函数嵌套一下，使之为3位；

③具体嵌套起来的样子如下图，由于太简单了，不多啰嗦，操作完后选中整列，复制—黏贴值，x序值命名为xOrder，y序值命名为yOrder；

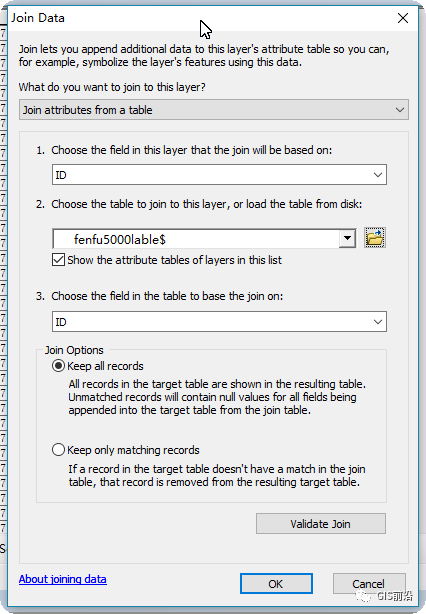

1.挂接回Excel数据到label，使用图层右键连接与关联（joins and relates）\连接（join）或者属性表选项下的同名功能；

依据是导出前创建的ID字段，挂接表是Excel的对应表，连接依据是Excel表的ID列

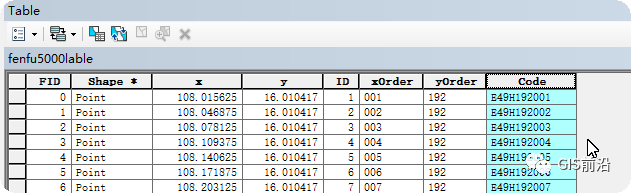

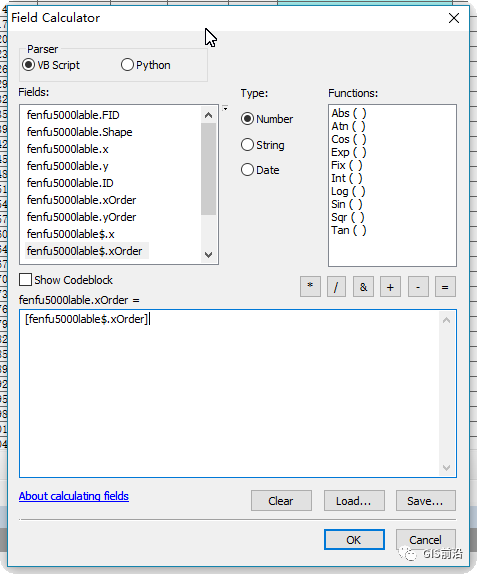

2.label点要素类属性表新建xOrder与yOrder字段，分别计算过挂接Excel表的对应字段；

编号应为“E49H”+行+列，即"E49H"+ [yOrder]+ [xOrder]

通过空间连接将点层数据匹配给所在的面层。

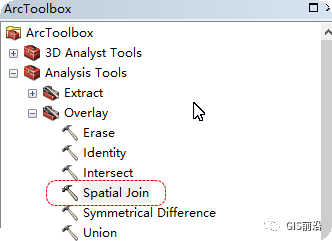

1.工具位置在ArcToolbox\分析工具（analysis tools）\空间连接（spatial join）

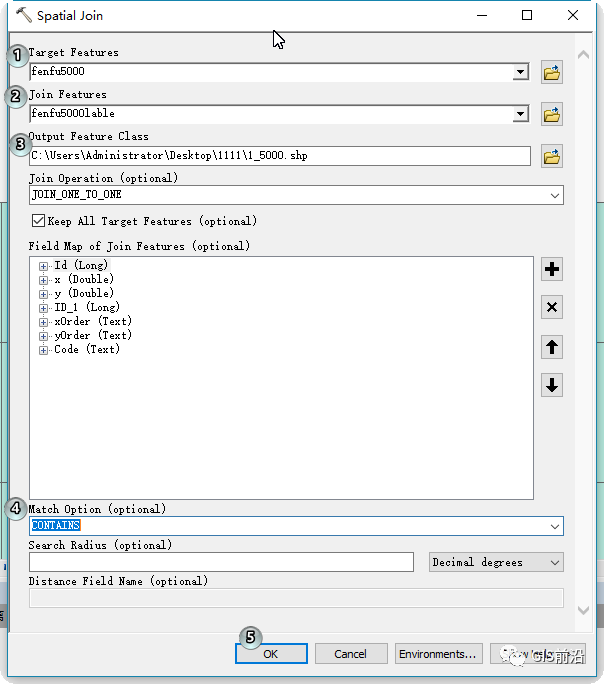

2.设置如下

① 目标要素，当然是面层（网格）；

②连接要素，是点层；

③输出要素类的路径及名称；

④匹配选项，contains，即包含

该分幅图目前是地理坐标系，投影为投影坐标系随处可查，不讲。
