Creo机构分析技巧与欧式复古留声机建模

大家好，上一期我们讲了一个带刺的瑜伽球，主要用到很多阵列技巧，这一期给大家带来一个留声机

许多朋友对于机构分析很感兴趣，觉得很高深，其实不然！李老师在这里为大家准备了一些机构分析的案例，即使是小白也能轻松学会。主要的知识点有笛卡尔方程式，零件装配，添加伺服电动机等。不懂再【私信】我哦

话不多说，来我们先看看案例效果.

●操作方法

第1步：建立新的装配体，把主体特征用默认的方式组装好。跟学时可以参考素材，没有素材的小伙伴可以关注我们领取哦！

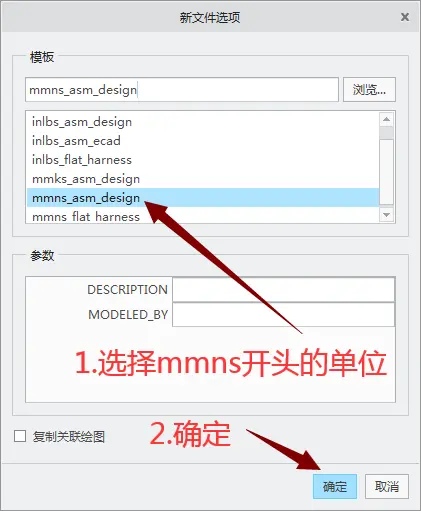

具体步骤：新建装配文件（要取个漂亮的名字，不要用系统生成的名字！）→沟去默认选择mms开头的单位→组装零件“底座-1”→默认装配→打钩确定装配（如下图所示）

第2步：添加“唱片-1”零件，装配方式为销连接（效果如下图所示）

具体步骤：组成 “唱片-1”→选择销连接→指定旋转轴（选择底座的中间轴及唱片的中心轴，注意方向）→定义平移（选择唱片的平面和底座的平面）→定义旋转轴（选择两个零件的平面，最好是平行面）→打钩生成。

第3步：打开“唱片-1”零件，做出蚊香线。

具体步骤：打开“唱片-1”零件→选择来自方程的曲线命令→选择方程弹出对话框→输入方程式（如图）→选择坐标系→打钩确定生成

第4步：在装配里面，再组装“针-1”零件，连接方式为销连接和槽连接。

具体步骤：组装“针-1”零件→选择销连接定义到合适的位置→新建连接方式槽连接（选择针上的点和刚才的笛卡尔线）→打钩确定生成（销连接和第2步类似，部分图片说明省略）

第5步：组装“喇叭-1”，装配方式为默认

具体步骤：组装→选择 “喇叭-1”→默认→打钩确定生成（与第1步操作一样，图片说明省略）

第6步：进入机构，添加伺服电动机

具体步骤：点击机构→点击伺服电动机→调整参数（如图）→打钩确定

第7步：点击机构分析，把结束时间定为50秒，运行

具体步骤：点击机构分析→设置结束时间为50→点击运行

好了，大家都学会了吗？如果不会，我将这个案例也有录制成视频教程！需要领取视频和案例原文件，关注我们，不断为你带来各种干货学习技巧！感兴趣的朋友们也可以悄悄【私信】小编领取各种资源和解答，了解更多，在进阶道路上快人一步哦

下次以蓝牙音箱为例，教大家钣金件凸模的做法。
