‌SolidWorks快速建模蜂窝煤技巧‌

蜂窝煤类型的模型有大量的孔特征，使用一般方法进行制作需要绘制复杂草图，配合多次阵列才能成型，今天教大家一种快速成型这类模型的方法——填充阵列。

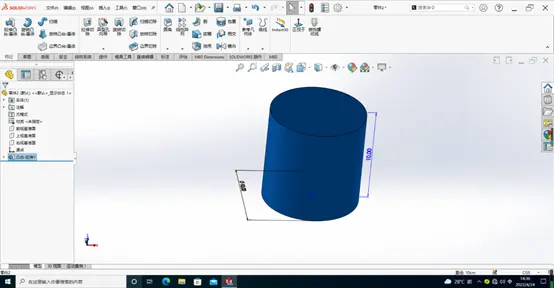

首先选择前视基准面，绘制一个直径100mm的草图，拉伸距离为100mm

如图所示：

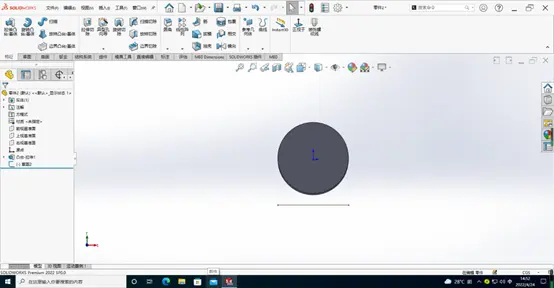

随后以模型上顶面做为草图平面绘制一条直线，长度与圆柱直径相等。

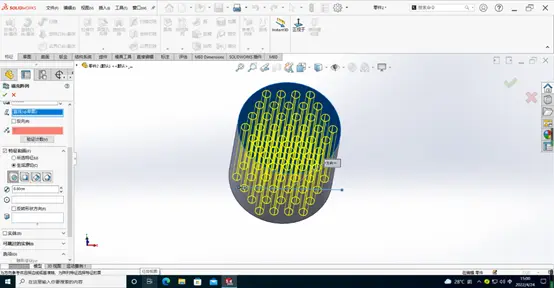

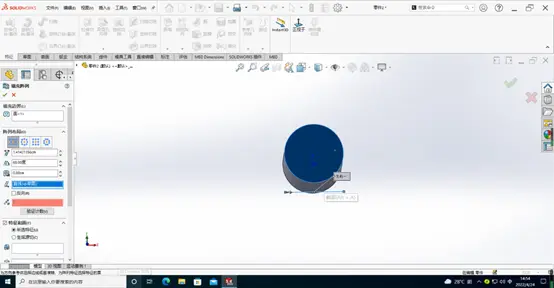

退出草图，选择阵列——填充阵列。依次点击上顶面作为填充边界，阵列方向选择绘制边线，特征与面选择生成源切，生成一个图案，指定图案大小。

点击确定，隐藏绘制的草图，进行简单的颜色渲染，一个蜂窝煤模型就做好了。

关于SOLIDWORKS建模蜂窝煤的具体操作可通过下方视频进行了解。
