MATLAB电力系统故障分析：简单案例解析

直接上图

模块：

1、三相电源（three-phase source）

110kV电源

2、线路负载（Three-Phase Series RLC Load）把电压和频率调整与电源一致，功率可以自行设置。

3、传输线路pi型等值（Three-Phase PI Section Line）主要设置频率和长度，正负零序先不管。

4、变压器 Three-Phase Transformer(Two Windings）

    设置Y-d接法

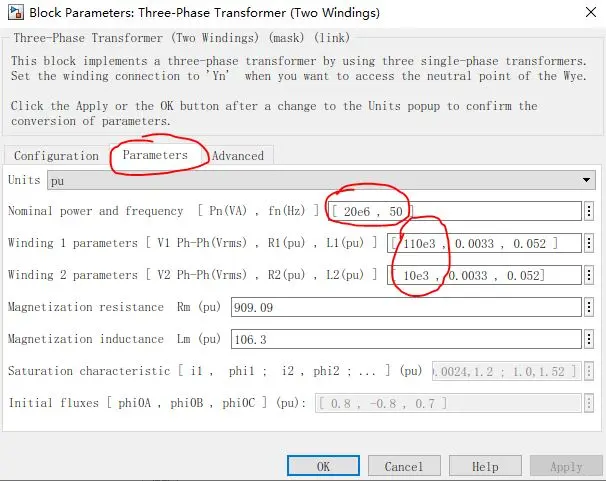

设置参数（容量，频率，原副边电压，其它可以不管）

5、测量模块（Three-Phase V-I Measurement）、示波器（Scope）

6、短路故障（Three-Phase Fault）发生地点就是连接的地方，类型可以自行设置，可以设置外部触发。

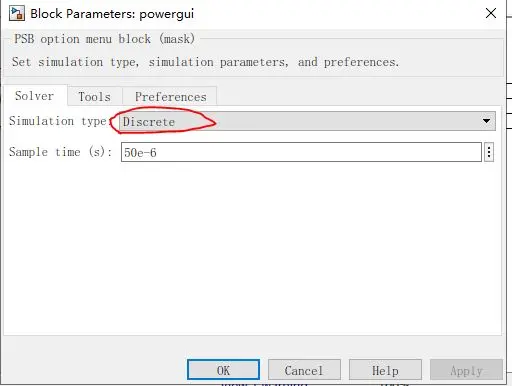

7、powergui电力系统仿真是一定要有的，设置离散

如果发现不可选，那么一定是你仿真的算法有误。

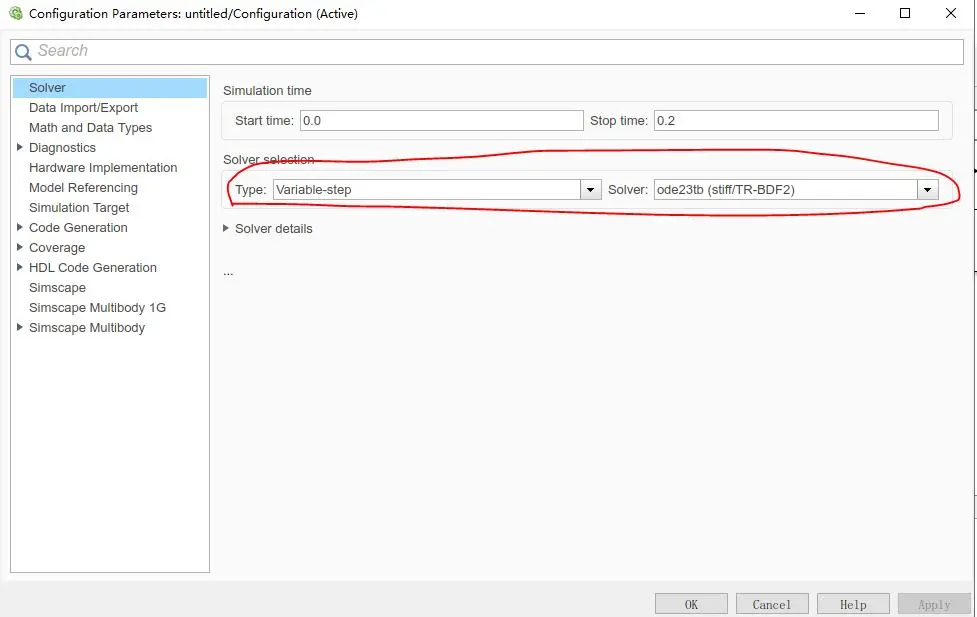

点击设置

选择仿真类型和算法

时间不要太长0.2秒足矣。

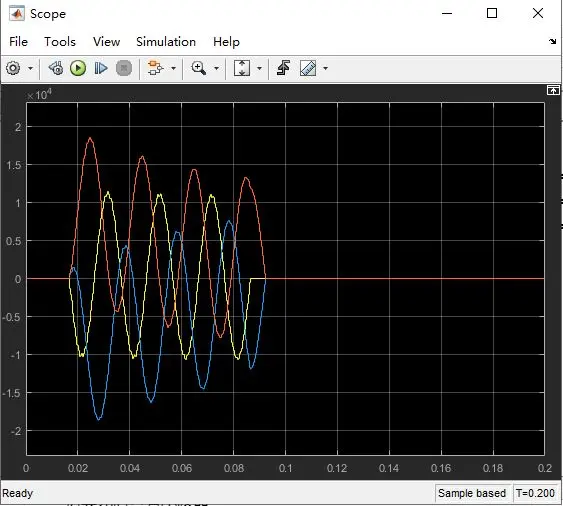

仿真完后双击查看示波器，欣赏下电流的舞姿

三相短路电流

可以利用poweegui对波形进行FFT分析，点击示波器view

点击Configuration Properties，Logging，选上Log data to workspace，设置变量名（随意），选择Structure With Time

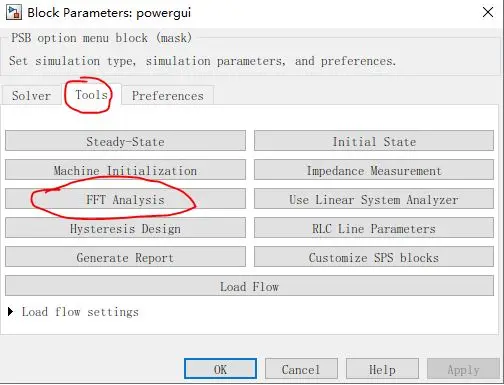

双击powergui，Tools，FFT Analysis

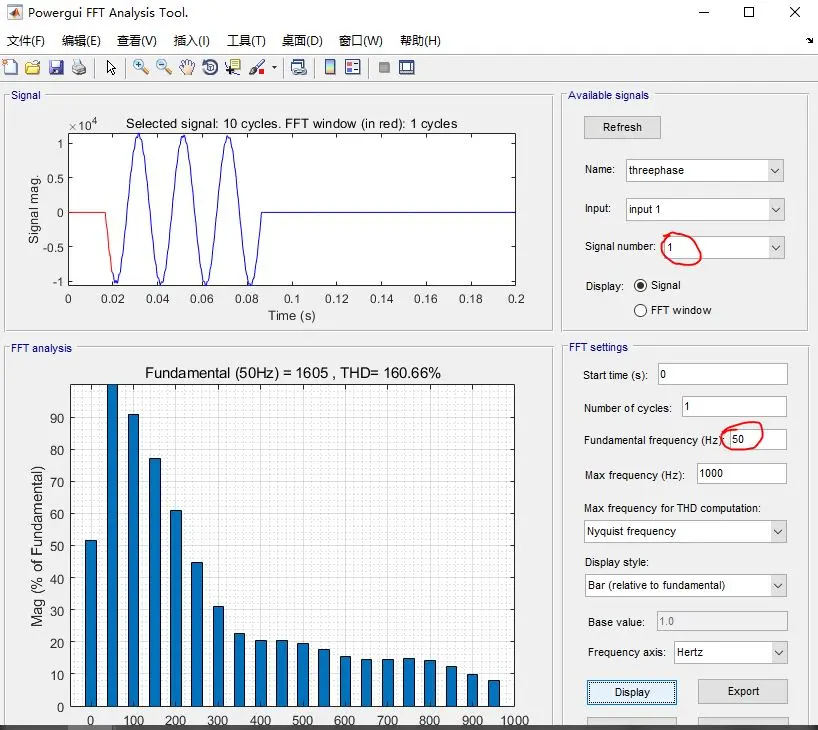

如果没有波形就再仿真一次，点击Refresh。可以选择分析哪条波形，设置基础频率50Hz，Display

可以看到THD=160.66%，很大，这样很不好。

综上

短路不利于社会主义和谐发展！作为新时代社会主义接班人，防止电力系统发生短路，及时切除短路故障是我们的第一准则！
