💥1 概述

可重构电池系统中的结构分析用于主动故障诊断研究

摘要：传统的汽车电池系统由大量电池单元组成，存在安全性、可靠性、寿命和能效方面的各种挑战。可重构电池系统（RBS）是解决传统电池系统问题的一种有前途的解决方案。然而，RBS 中大量的组件也增加了故障概率。为了应对故障容忍的挑战，本文针对 RBS 中每个电池单元包含两个开关的情况，进行了故障隔离研究。基于电热模型进行结构分析，并找到具有最佳故障隔离特性的传感器组。由于系统包含许多方程，引入了一种新算法，用于有效计算最小结构过决定（MSO）子系统以进行故障诊断。对于每个故障，该算法允许确定具有最少方程数的 MSO 集合。算法的复杂性分析表明，相比于计算所有 MSO 集合的现有算法，所提出的算法在高冗余性系统（如 RBS）中计算成本显著较低。由于算法考虑了开关状态，因此适用于通过开关进行主动故障隔离。对 RBS 的应用表明，由于模型的不确定性，电气方程优先于热方程。收起关键词：电池、故障诊断、数学模型、分析模型、复杂性理论、拓扑学、热分析、主动故障诊断、电热电池模型、最小传感器集、可重构电池、结构分析

编辑

编辑

一、可重构电池系统（RBS）的基本结构与技术优势

可重构电池系统（RBS）通过动态调整电池单元的拓扑连接模式，解决传统电池组存在的能量效率低、寿命短、安全风险高等问题。其核心特征包括：

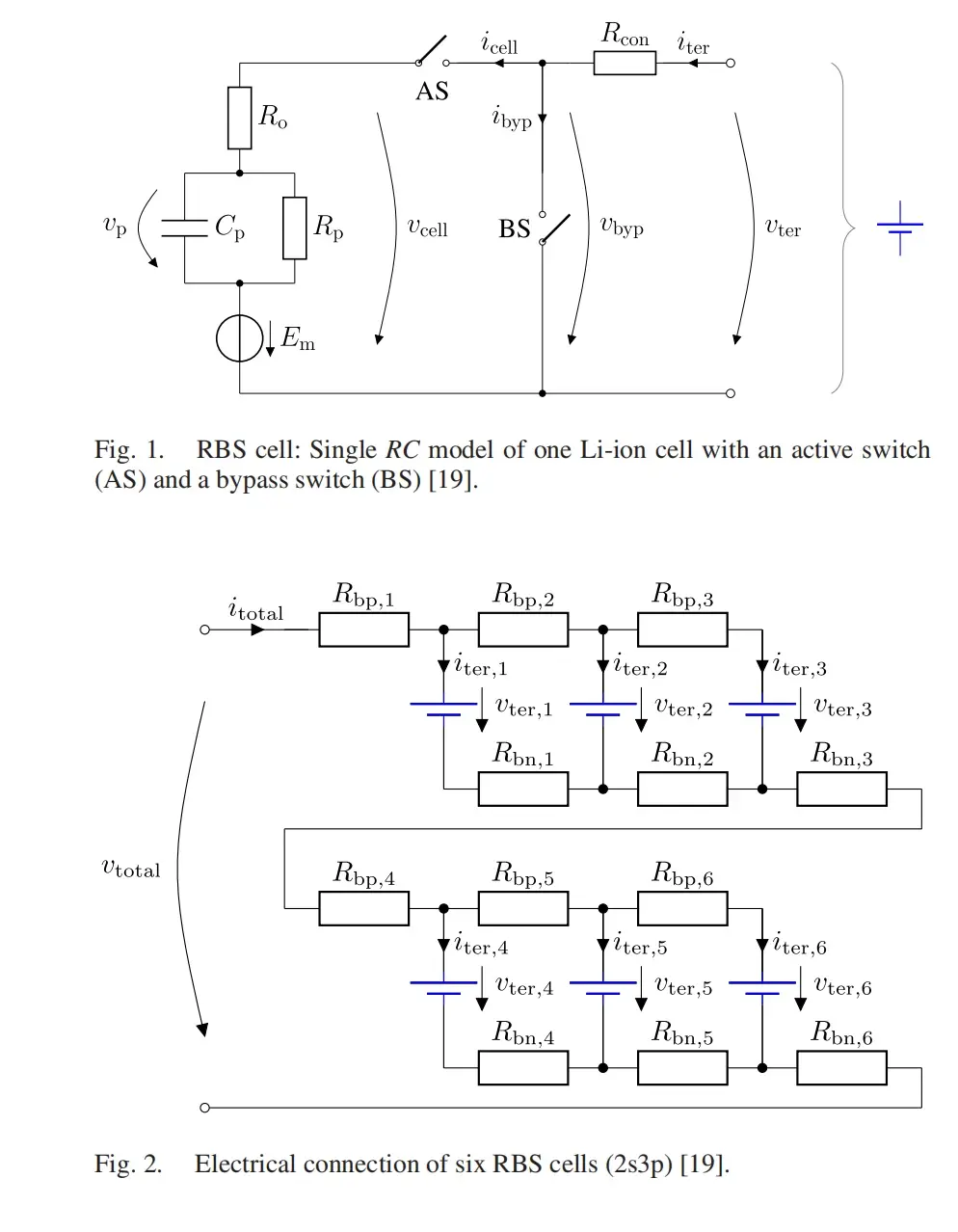

2. 动态拓扑重构能力：通过半导体开关（如MOSFET）实现电池单元的串联、并联或旁路，灵活适应不同工况需求（如充电均衡、故障隔离）。

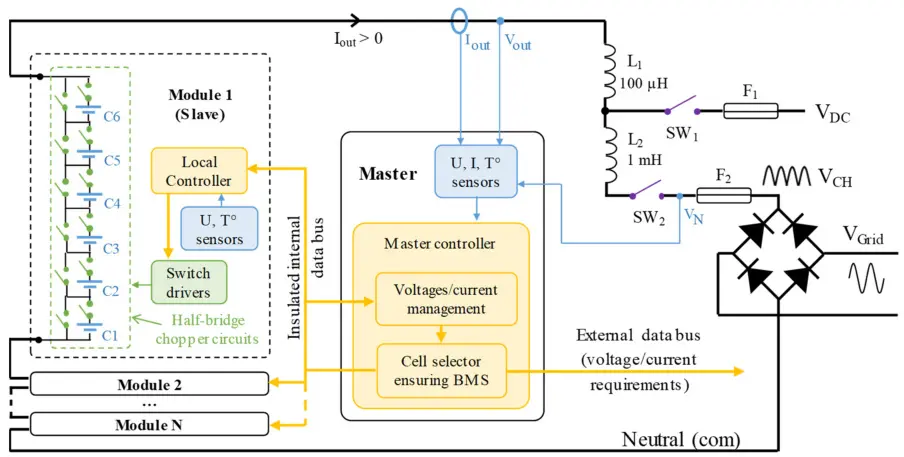

4. 分层控制架构：包含主控制器和从属控制器。主控制器负责全局电压/电流管理和故障决策，从属控制器执行本地传感器数据（电压、温度）采集与开关控制，通过绝缘数据总线实现通信。
9.
10. 编辑
12. 模块化设计：电池单元可独立配置为不同模块（如菊花链连接），支持不同类型、老化状态的电池混合使用，延长整体寿命。

技术优势体现在：

• 增强容错性：故障单元可被快速隔离，剩余单元重新组合以维持系统输出。
• 优化热管理：通过动态调整单元接入时间（占空比），避免局部过热，降低热失控风险。
• 高效能量利用：支持多负载需求下的拓扑优化，例如通过N选k模式平衡功率与热损耗。

编辑

二、结构分析在电池系统中的关键作用

结构分析通过仿真与实验手段评估电池系统的机械、电气和热力学特性，为故障诊断提供数据基础。主要应用场景包括：

1. 机械结构分析

• 静力学分析：评估电池包在静态载荷下的刚度与强度，识别应力集中区域（如电池箱体焊缝处），优化设计以提升抗变形能力。
• 动力学分析：通过模态分析获取固有频率与振型，避免共振风险；随机振动分析结合功率谱密度（PSD）预测疲劳寿命，确保车载环境下的可靠性。
• 极端工况模拟：跌落、挤压、球击等分析验证抗冲击性能，满足安全标准（如GB/T 31567.3）。

2. 电热耦合分析

• 热结构耦合分析：模拟电池在充放电过程中的热膨胀与应力分布，优化散热设计，减少热应力导致的材料疲劳。
• 故障模式关联性研究：例如，电芯内阻升高（老化）或开路电压异常（故障）与局部温升的关联性，为故障诊断提供特征指标。

3. 电气拓扑分析

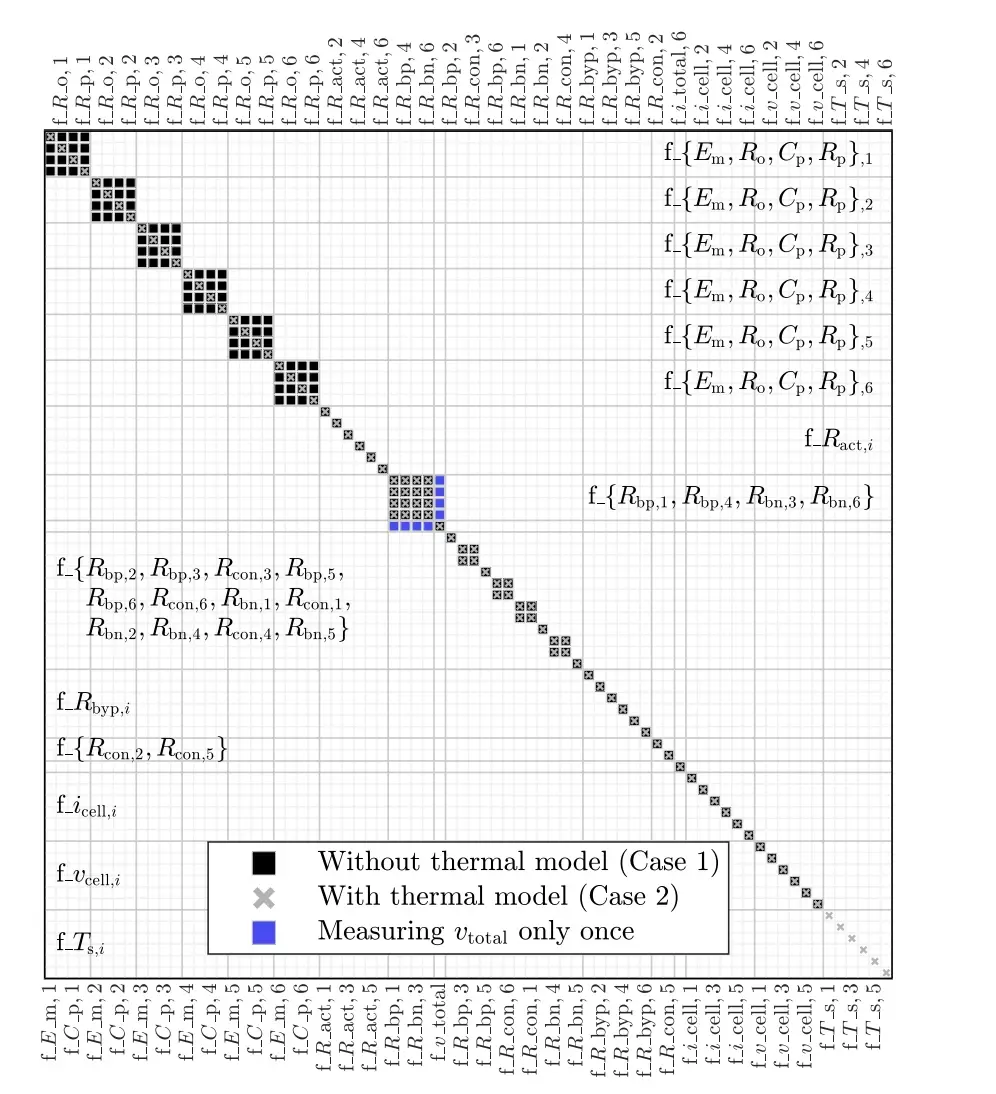

• 电路冗余设计：通过结构分析确定最小过定子系统（MSO），优化传感器布置以增强故障隔离能力。
• 动态重构策略验证：例如，旁路故障单元后验证剩余拓扑的电压/电流稳定性，避免二次故障。

编辑

三、主动故障诊断技术的核心原理

主动故障诊断通过注入辅助信号激发故障特征，结合模型驱动与数据驱动方法实现高效检测与隔离：

1. 技术框架

• 辅助信号设计：采用伪随机序列、正弦波等激励信号，增强故障在输出数据中的可观测性。
• 残差生成与集合分离：利用几何观测器生成残差信号，通过集合理论分离正常与故障模式，确保不同故障的输出集合无交集。
• 多模型分类：将故障检测视为多模型分类问题，例如通过故障特征矩阵（零与非零）判断故障类型。

2. 关键技术

• 基于结构分析的传感器优化：通过Dulmage-Mendelsohn分解确定传感器的冗余配置，最大化故障隔离能力。
• 混合扰动处理：针对随机噪声与有界扰动，采用不确定高斯多胞体模型量化误差边界，提升诊断鲁棒性。
• 在线更新策略：动态调整辅助信号能量与频率，适应系统参数变化（如电池老化）。

四、结构分析与主动故障诊断的融合应用案例

1. 故障单元的快速隔离

在动态可重构电池储能系统中，通过实时监测电芯开路电压（OCV）与温度，结合结构分析预测故障单元的电压跌落特征。当检测到异常（如OCV从52V骤降至20V），主控制器触发开关阵列在微秒级内切除故障单元，并通过剩余单元重组维持系统运行。

2. 基于主成分分析（PCA）的多故障诊断

• 特征提取：利用交叉测量拓扑采集电压数据，通过PCA降维提取故障特征（如内阻突增、连接松动）。
• 模型驱动诊断：构建PCA-KPCA并行模型，重构故障波形（如欧姆电阻、端电压异常），实现电池单体与连接故障的区分。

3. 电热模型驱动的结构优化

• 传感器布置优化：基于电热耦合模型的结构分析，优先配置电压传感器而非温度传感器（因电气参数变化更快），缩短故障响应时间。
• 开关状态动态调整：根据MSO算法选择最小方程集的子系统，降低计算复杂度，适用于高冗余RBS的实时诊断。

五、挑战与未来方向

2. 计算复杂度：大规模RBS的结构分析需高效算法（如改进的二进制纵横交叉算法）处理高维数据。
4. 模型精度：电热耦合模型的参数不确定性可能影响诊断准确性，需结合在线参数辨识技术。
6. 智能化扩展：引入机器学习（如支持向量机、深度学习）增强特征提取与故障分类能力。
8. 标准化与验证：需建立统一的测试标准与仿真-实验联合验证平台，确保方法的工程适用性。

结论

可重构电池系统的结构分析与主动故障诊断技术通过动态拓扑调整与智能信号注入，显著提升了电池系统的安全性与可靠性。未来研究需进一步融合多物理场仿真、在线优化算法与人工智能，推动该技术在电动汽车、储能等领域的规模化应用。

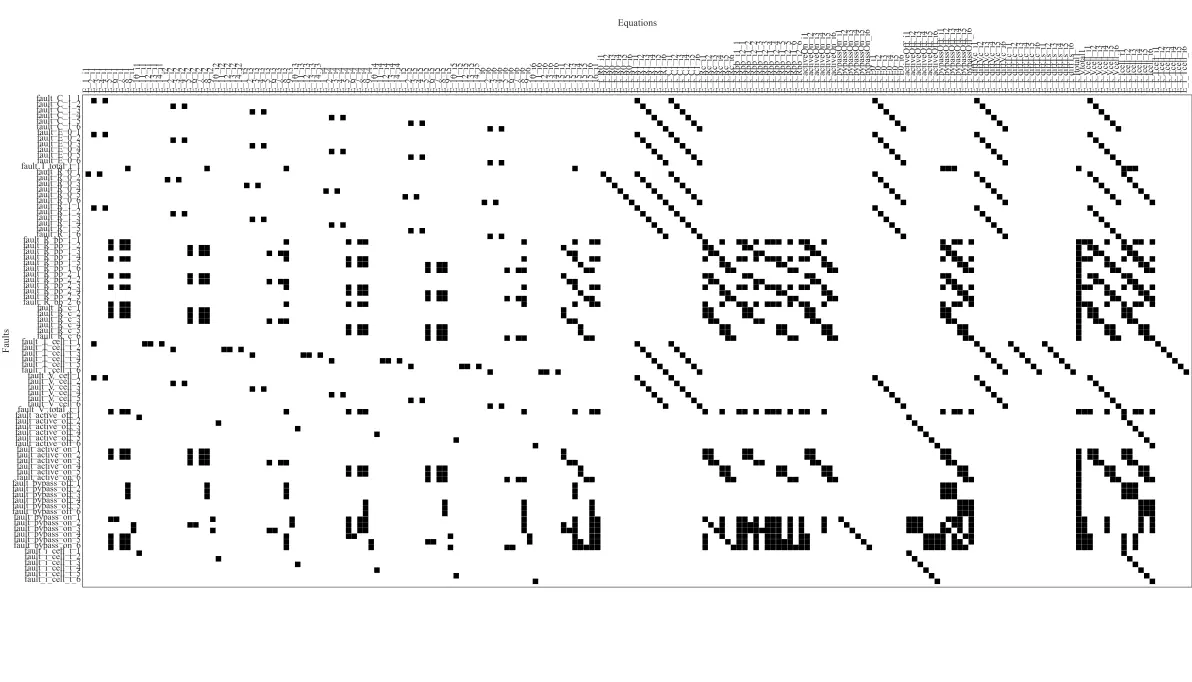

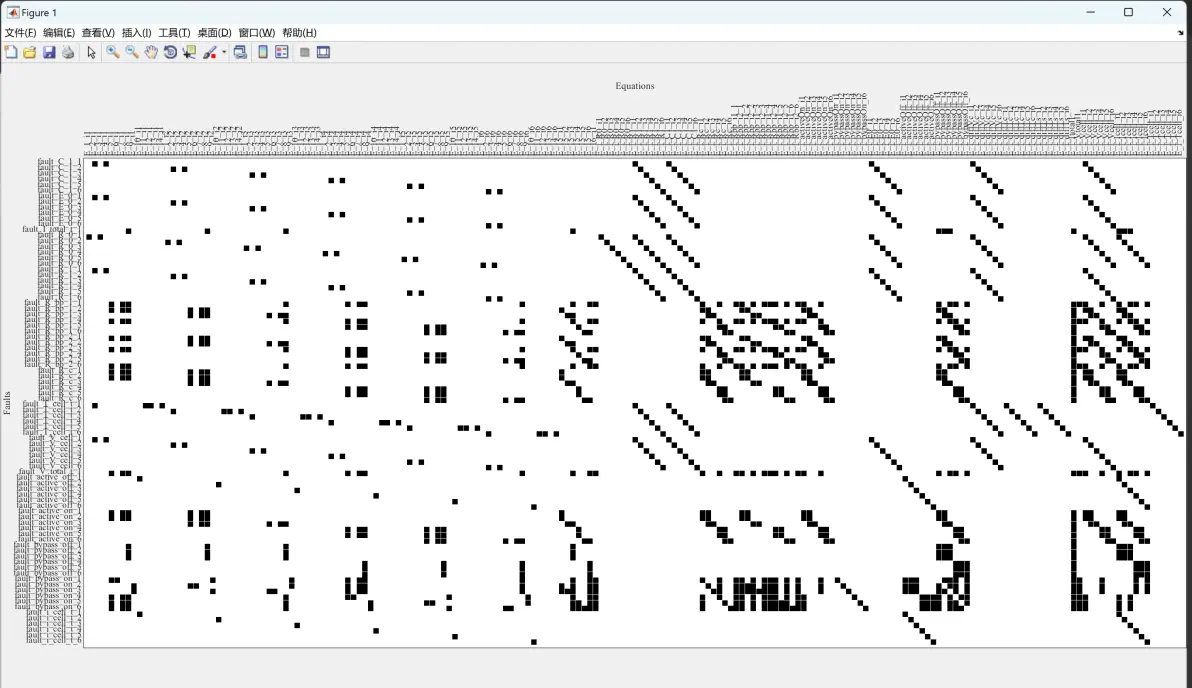

📚2 运行结果

编辑

编辑

%% Plot result figure('units','normalized','outerposition',[0 0 1 1]); spy(MSOs','ks',6) xlabel('Equations');ylabel('Faults');grid on

ax = gca; set(ax.Children,'MarkerFaceColor','k') set(ax,'XTick',0.5:size(MSOs,1)-0.5,'XTickLabel',string(Eq_Name),...     'XAxisLocation','top','XTickLabelRotation',90,...     'YTick',0.5:size(MSOs,2)-0.5,'YTickLabel',x_fault_name,...     'FontSize',8,'FontName','Times') set(ax.XAxis,'TickLabelInterpreter','none','TickLength',[0 0]) set(ax.YAxis,'TickLabelInterpreter','none','TickLength',[0 0]) c = ax.TightInset; ax.Position = [c(1) c(2) 1-c(1)-c(3) 1-c(2)-c(4)]; %crop

🎉3 参考文献
