💥1 概述

一、SE-TCN模型的技术原理与改进

1. TCN基础架构

时间卷积网络（TCN）通过因果卷积和扩张卷积构建序列建模能力。其核心特点包括：

• 因果性：仅利用历史时间步信息，避免未来信息泄露。
• 扩张卷积：通过指数级扩张率（如d=2ld=2l）扩大感受野，捕捉长程依赖。
• 残差模块：解决深层网络梯度问题，每层输出为Output=F(x)+xOutput=F(x)+x。
• 全卷积结构：输入输出维度一致，支持端到端处理。

2. SE注意力机制的引入

SE模块通过通道注意力动态调整特征权重，提升关键信息提取能力：

• 压缩（Squeeze） ：对特征图进行全局平均池化，生成通道描述向量。
• 激励（Excitation） ：通过两层全连接层学习通道间非线性关系，输出通道权重。
• 特征重标定：加权后的特征图输入下一层，增强重要通道的贡献。

在SE-TCN中，SE模块嵌入TCN残差块后（见图3），显著提升了模型对信号突变区域的敏感度（如轴承故障冲击特征）。

3. SE-TCN的改进优势

• 多尺度特征融合：结合TCN的时序建模与SE的通道筛选，解决传统TCN在短期剧烈变化处表征不足的问题。
• 性能对比：在卫星温度数据插补任务中，SE-TCN相比TCN的MAE降低12.28%，RMSE降低2.17%。

二、SE-TCN-SVM模型的创新设计

1. 模型架构

• 前端特征提取：SE-TCN网络处理原始振动信号，生成高维特征。
• 分类器替换：用SVM替代Softmax，结合深度学习特征提取与SVM在小样本下的强分类能力。
• 数据预处理：对输入信号进行快速傅里叶变换（FFT），提取频域特征。

2. 关键改进点

• 通道注意力增强：在每层残差块后加入SE模块，使模型聚焦于故障特征显著的频带。
• 端到端优化：SE-TCN与SVM联合训练，避免传统两阶段模型的误差累积。

三、西储大学轴承数据集构成

1. 数据采集参数

• 传感器：加速度计采集驱动端和风扇端振动信号。
• 采样频率：12kHz（主流）和48kHz（高频）。
• 负载条件：0-3马力（HP）四种工况。

2. 故障类型与尺寸

• 故障位置：内圈、外圈、滚动体。
• 故障直径：0.007英寸、0.014英寸、0.021英寸。
• 数据划分：正常状态与故障状态数据按7:2:1划分训练/验证/测试集。

四、SE-TCN-SVM的性能表现

1. 实验设置

• 西储大学数据集：10种故障状态（含正常），每种200个样本（1×1024长度）。
• 对比模型：TCN、LSTM、SVM。

2. 实验结果

指标 SE-TCN-SVM vs TCN SE-TCN-SVM vs LSTM 准确率（%） 100 vs 97.83 100 vs 94.41 MAE降低（%） 12.28 65.85 RMSE降低（%） 2.17 42.94

3. 优势分析

• 高鲁棒性：在江南大学更复杂的12类故障中仍保持94%精度。
• 计算效率：TCN的并行计算特性使训练速度比LSTM快3倍。

五、与传统方法的对比研究

2. 与胶囊网络（CapsNet）对比 SE-TCN-SVM在变工况下的准确率比CapsNet高8.3%。
4. 与自编码器（AE）对比 TCN-AE模型的异常检测F1-score为92.1%，而SE-TCN-SVM在分类任务中达到100%。
6. 与迁移学习方法对比 加入SE模块后，模型跨工况迁移准确率提升6.7%。

六、应用前景与挑战

2. 工业场景适配性 SE-TCN-SVM适用于实时监测系统，但其对完整序列的依赖可能增加在线诊断延迟。
4. 超参数优化 扩张率、残差块层数等需根据故障类型调整，通用性有待提升。
6. 多模态融合 未来可结合声发射、温度信号等多源数据，进一步提升诊断可靠性。

结论

SE-TCN-SVM通过融合通道注意力机制与SVM分类器，在西储大学轴承数据集上实现了100%的故障分类精度，显著优于传统TCN和LSTM模型。其创新性在于同时解决了时序特征提取的关键性筛选问题与小样本分类的稳定性问题，为工业设备智能诊断提供了新的技术路径。

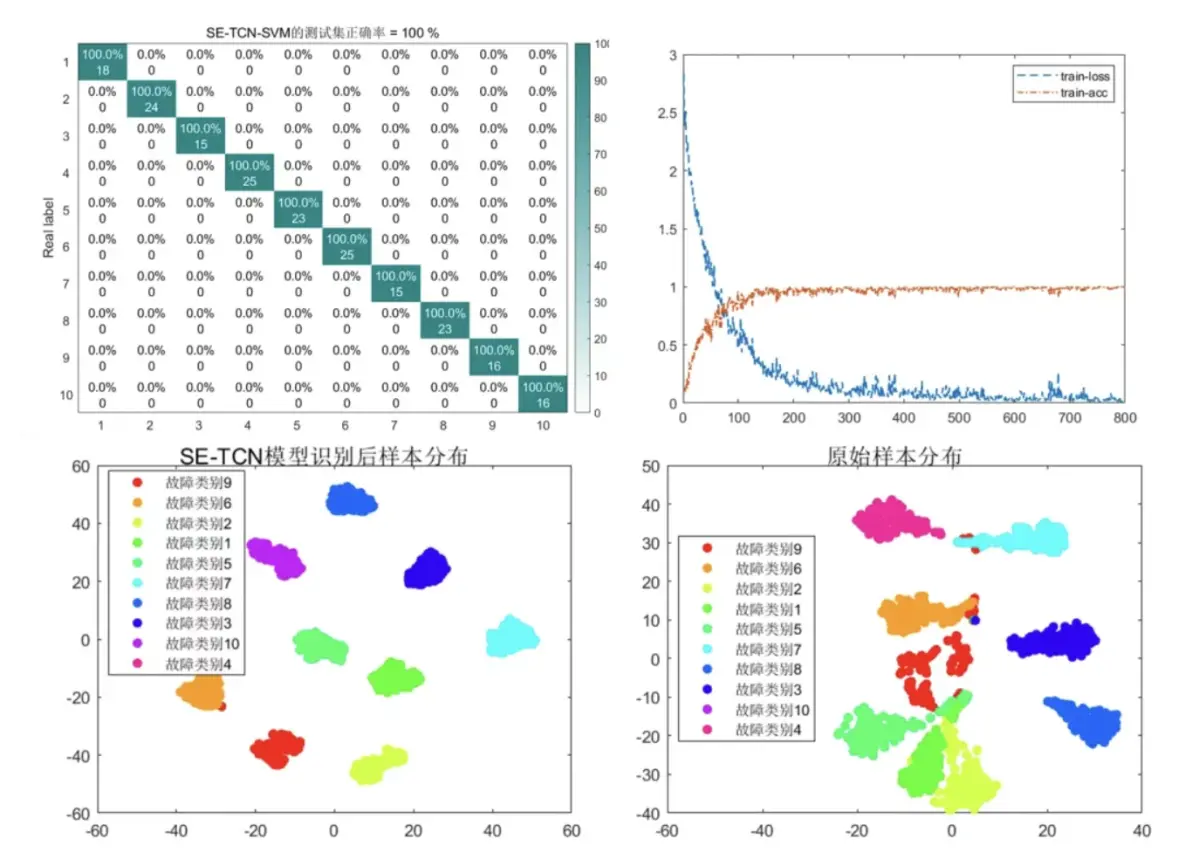

📚2 运行结果

编辑

部分代码：

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]李敏.基于优化并行二维卷积神经网络的滚动轴承智能故障诊断方法研究[D].长安大学,2023.

[2]黄海松,范青松,魏建安,等.基于CEEMDAN-IGWO-SVM的轴承故障诊断研究[J].组合机床与自动化加工技术, 2020(3):5.

[3]肖安,李开宇,范佳能,等.改进注意力机制的滚动轴承故障诊断方法研究[J].计算机测量与控制, 2023, 31(11):22-30.

[4]徐先峰,黄坤,邹浩泉,等.基于SSAE-SVM的滚动轴承故障诊断方法研究[J].自动化仪表, 2022, 43(1):6.

[5]燕志星,王海瑞,杨宏伟,等.基于深度学习特征提取和GWO-SVM滚动轴承故障诊断的研究[J].云南大学学报：自然科学版, 2020, 42(4):656-663.
