AutoCAD 2019曲面建模教程：椭圆环设计

学习目标：

1．掌握“曲面延伸”命令的应用；

2．掌握“ucs坐标”的应用；

3．掌握“曲面修剪”与“曲面修补”的应用；

任务描述：

根据提供的线框文件，创建曲面，并生成实体。

视频教程：

01:55:04

AutoCAD 2019曲面建模系列教程【一至十期】

9278观看 13弹幕

练习文件下载：

https://pan.baidu.com/s/1VkvioX6RvIQ31UbWtpEDDA

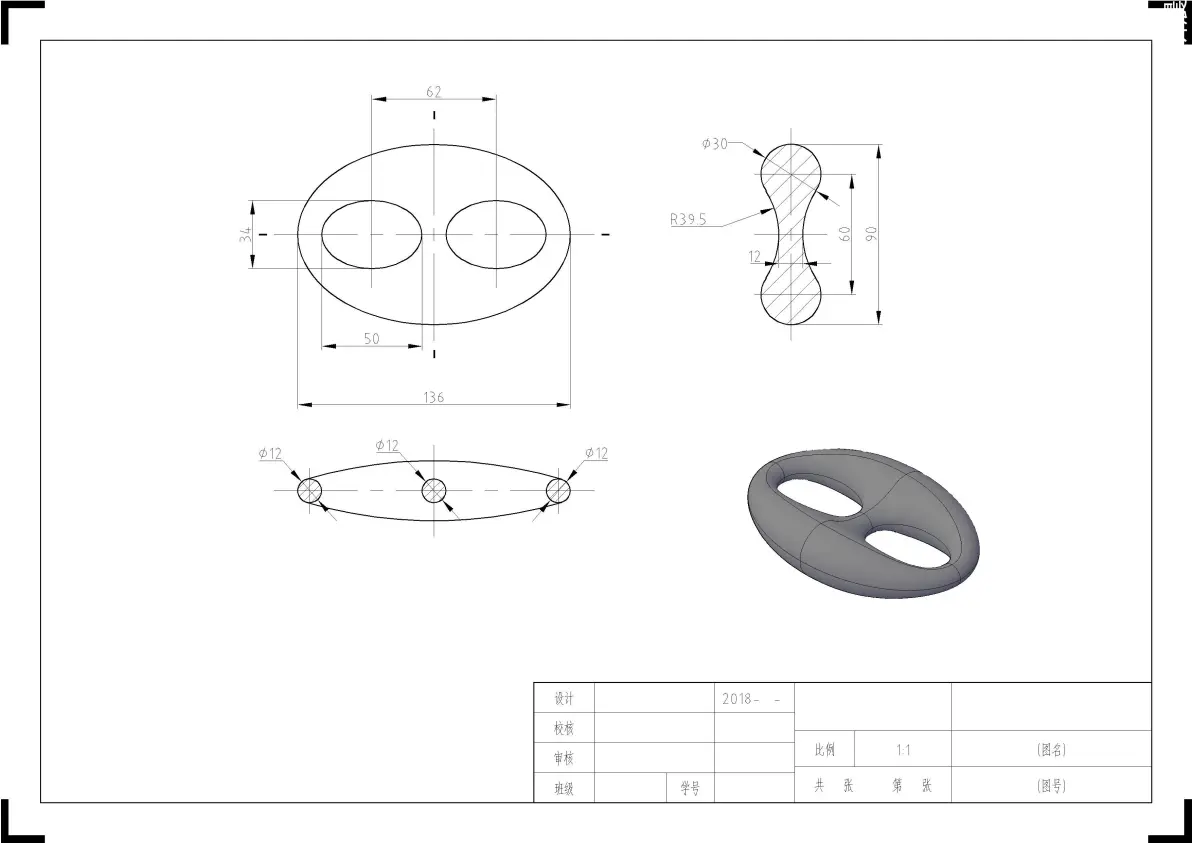

练习图纸：

建模步骤：

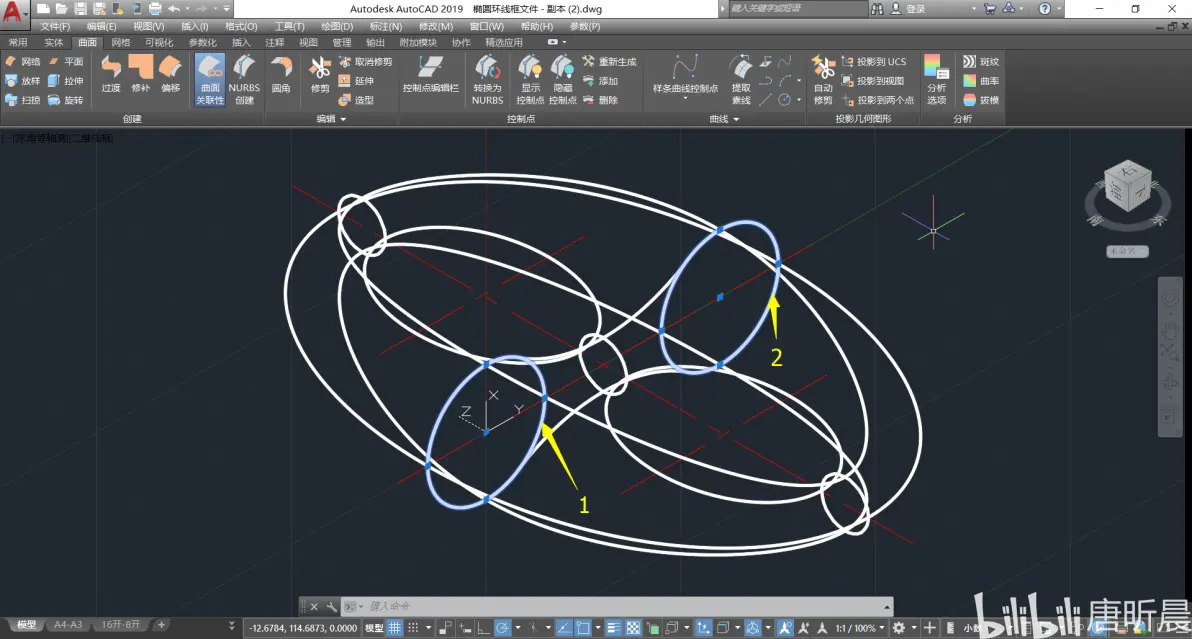

1． 打开线框文件，变换坐标，并绘制圆1、圆2。

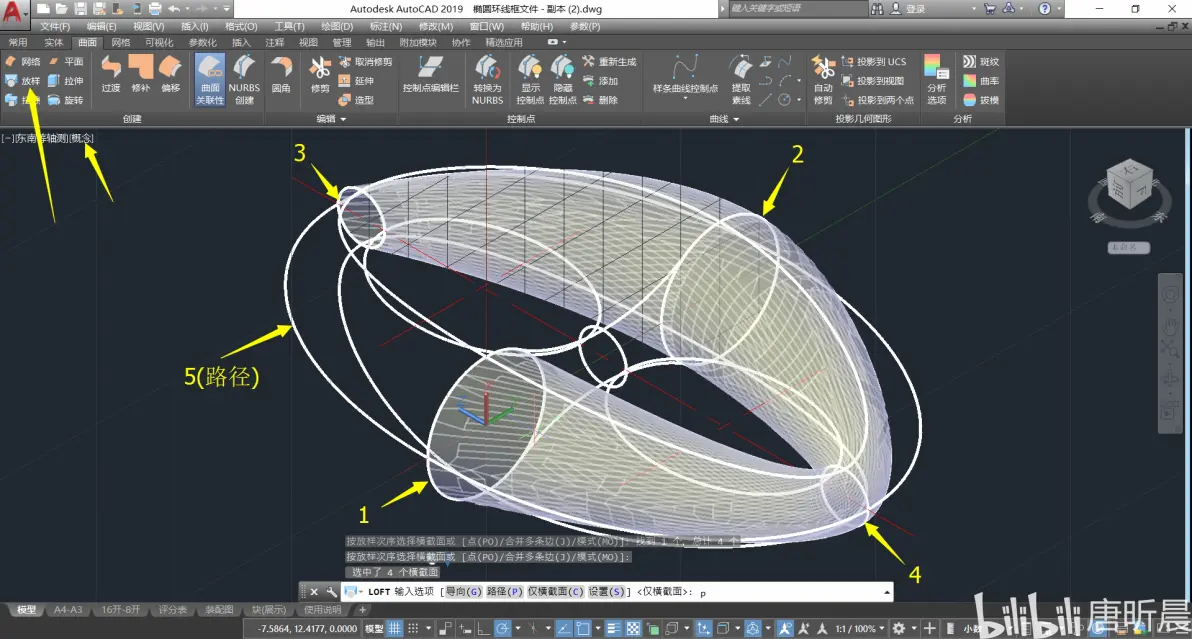

2． 把“视觉样式”切换到“概念”模式，用曲面放样命令对3、2、4、1的圆进行放样，并选择椭圆5为放样路径。效果如图所示

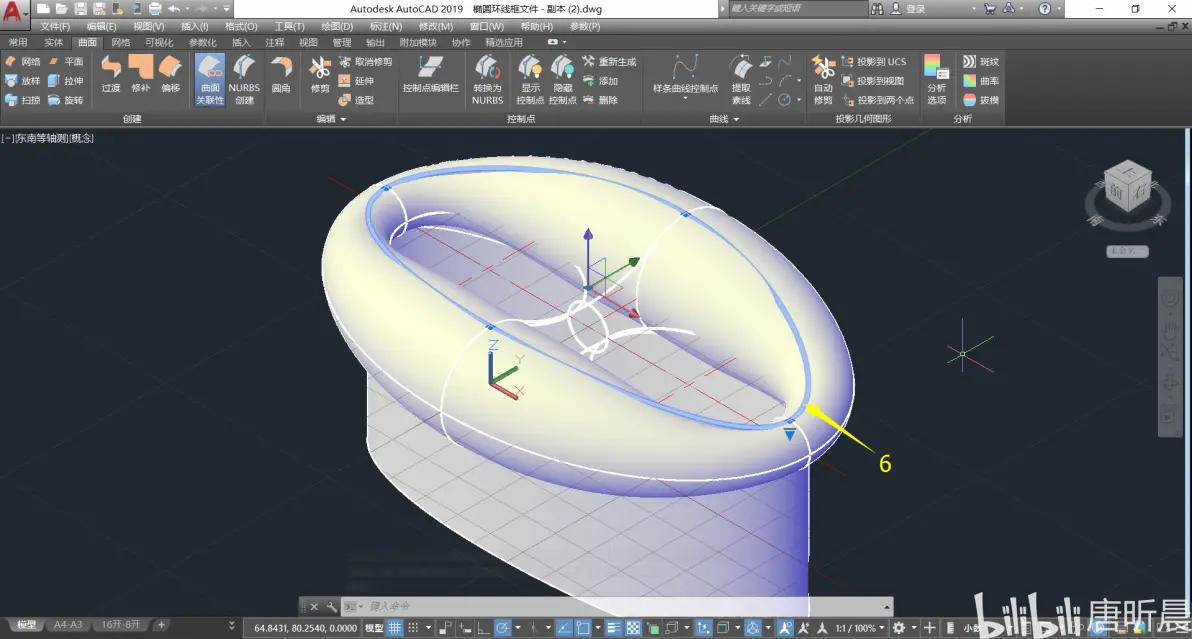

3．变换坐标到如图方向，再用曲面拉伸命令，拉伸线段6，拉伸距离为-30mm。

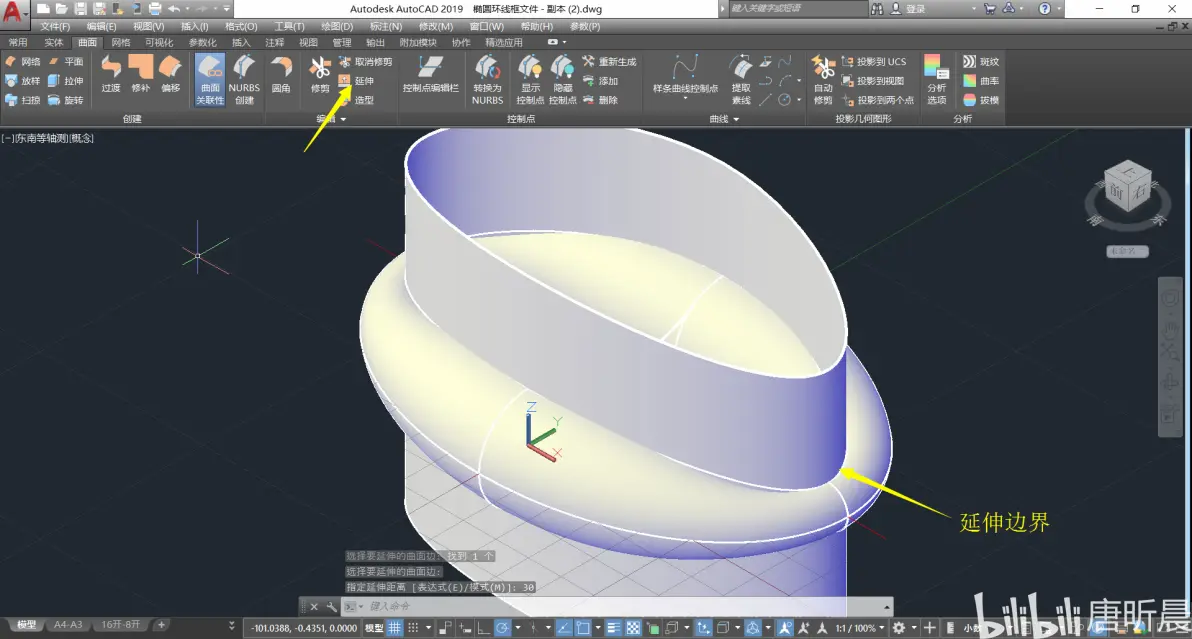

4．执行“曲面延伸”命令，对上一步拉伸的曲面轮廓进行延伸，距离为30mm。

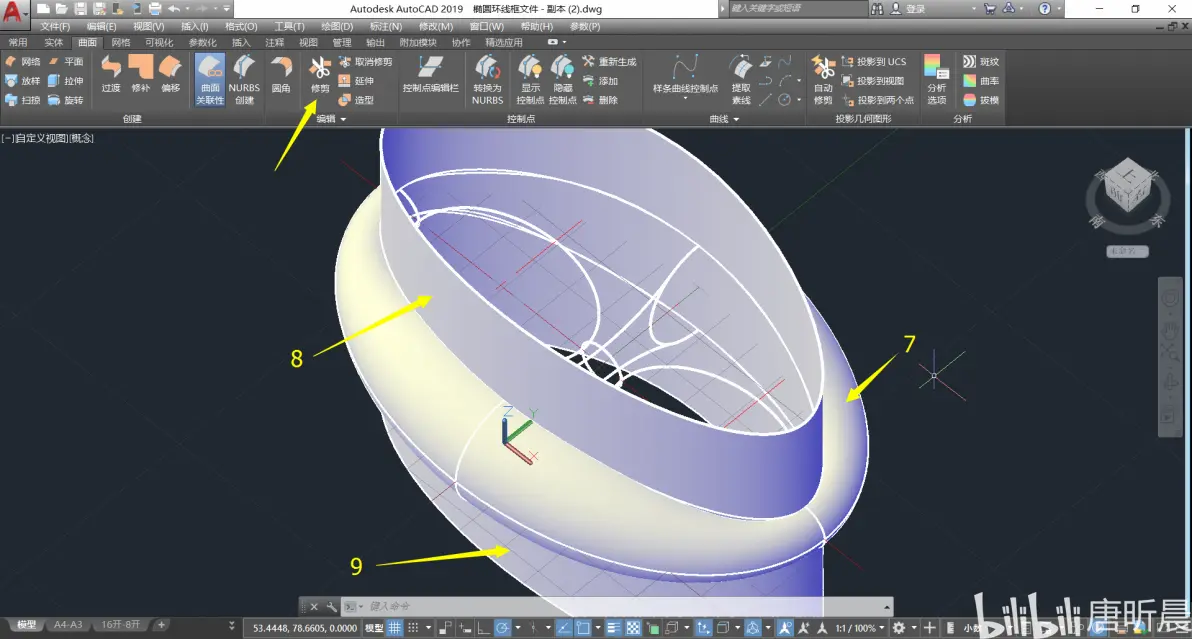

5．用“曲面修剪”命令，以面8、面9为修剪边界，对面7的内部进行修剪。如图所示

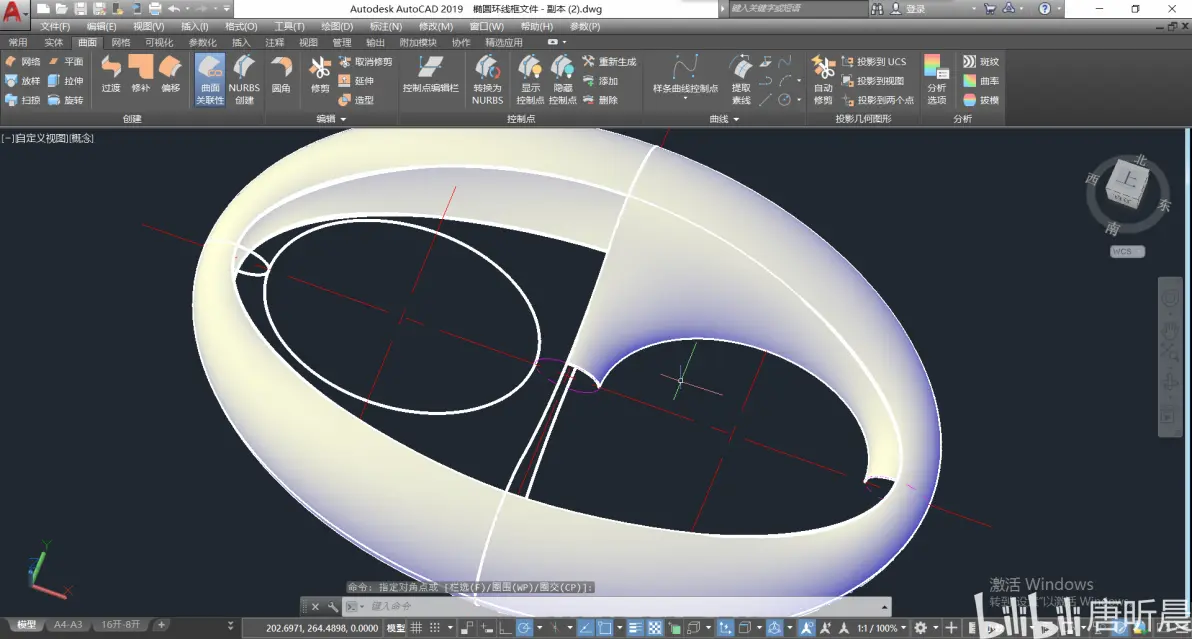

6．如图所示，把左右两个圆，及上下两个拉伸面“右键”-“隔离”-“隐藏对象”进行隐藏。

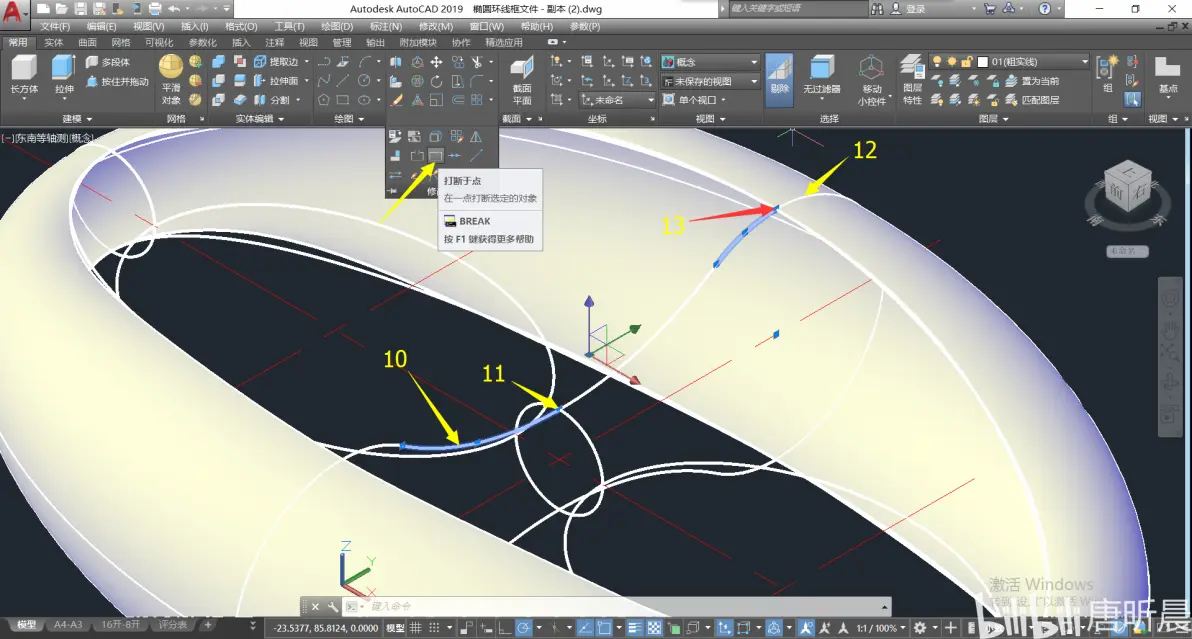

7．用“打断于点”命令，将圆弧10在点11处打断。将圆弧12在点13处打断。

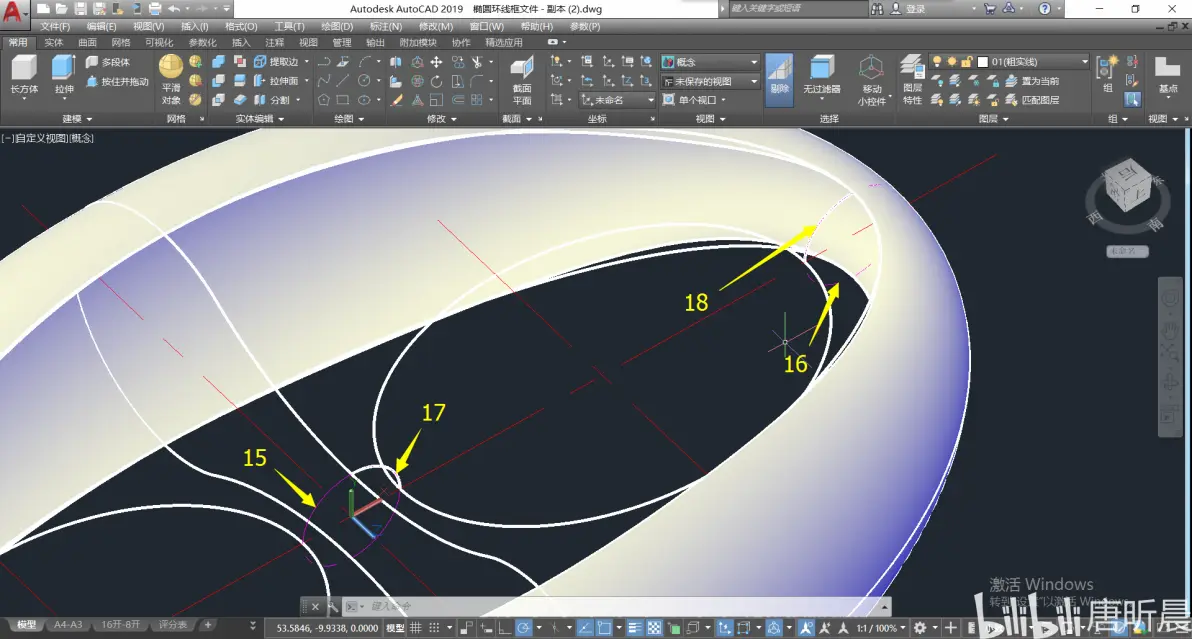

8．把圆15、圆16切换到双点划线层。调整坐标位置，以圆15、圆16的圆心为圆心，用圆弧命令绘制圆弧17、圆弧18。

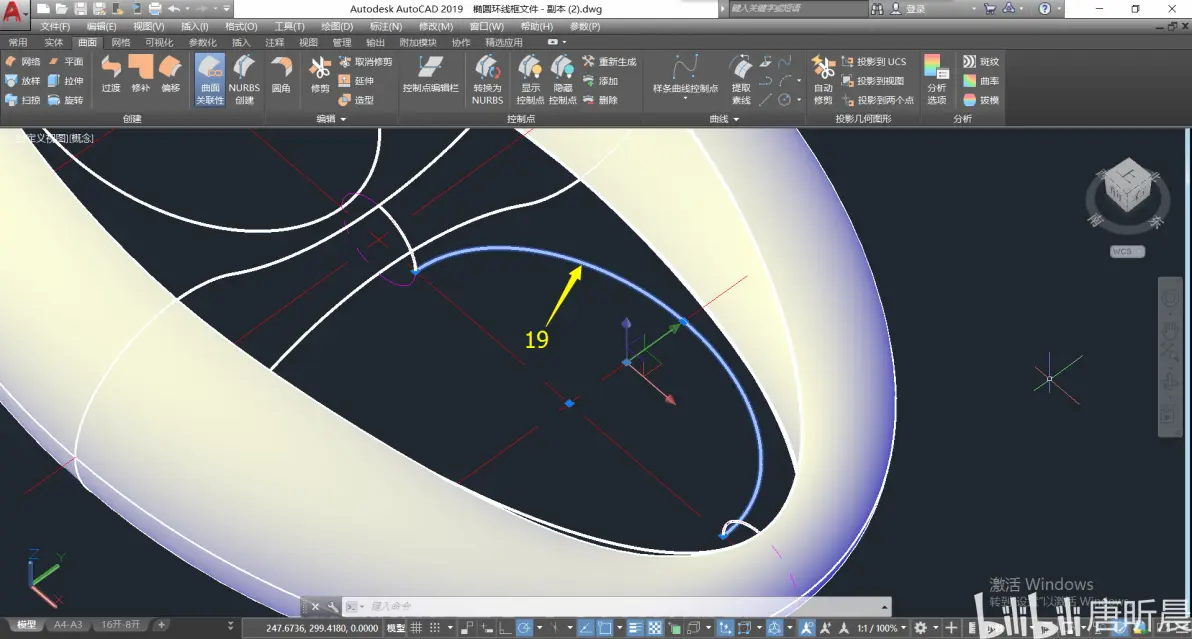

9．用“修剪”（TR）命令，把椭圆19剪切成一半。

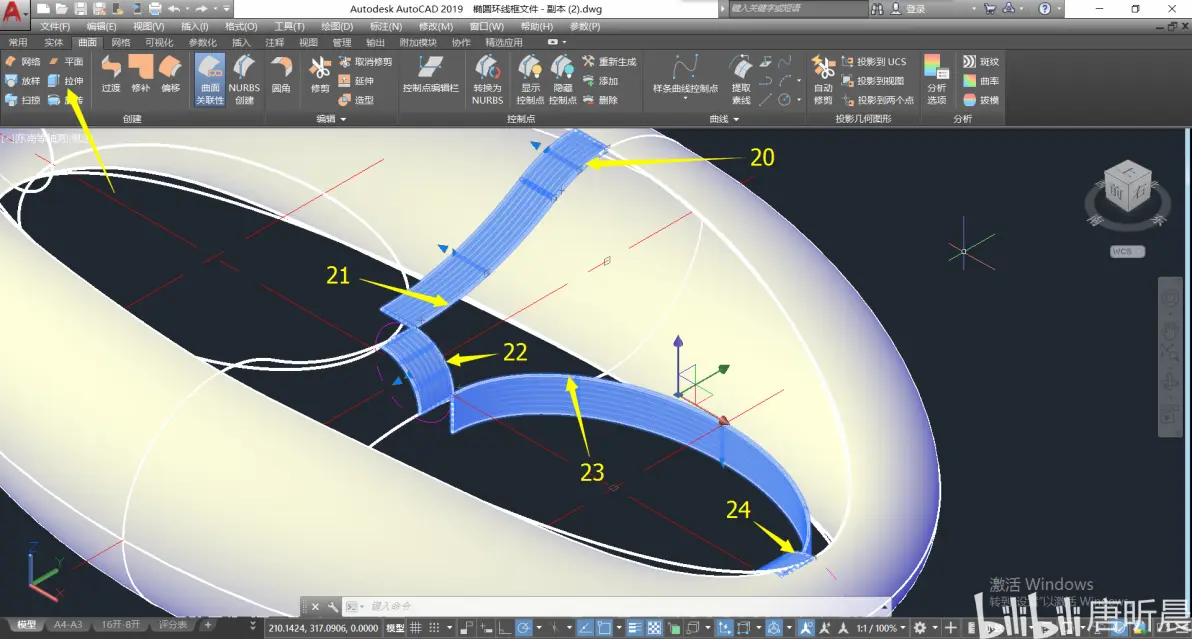

10．用“曲面拉伸”命令，将圆20、21、22、23、24，拉伸5mm。

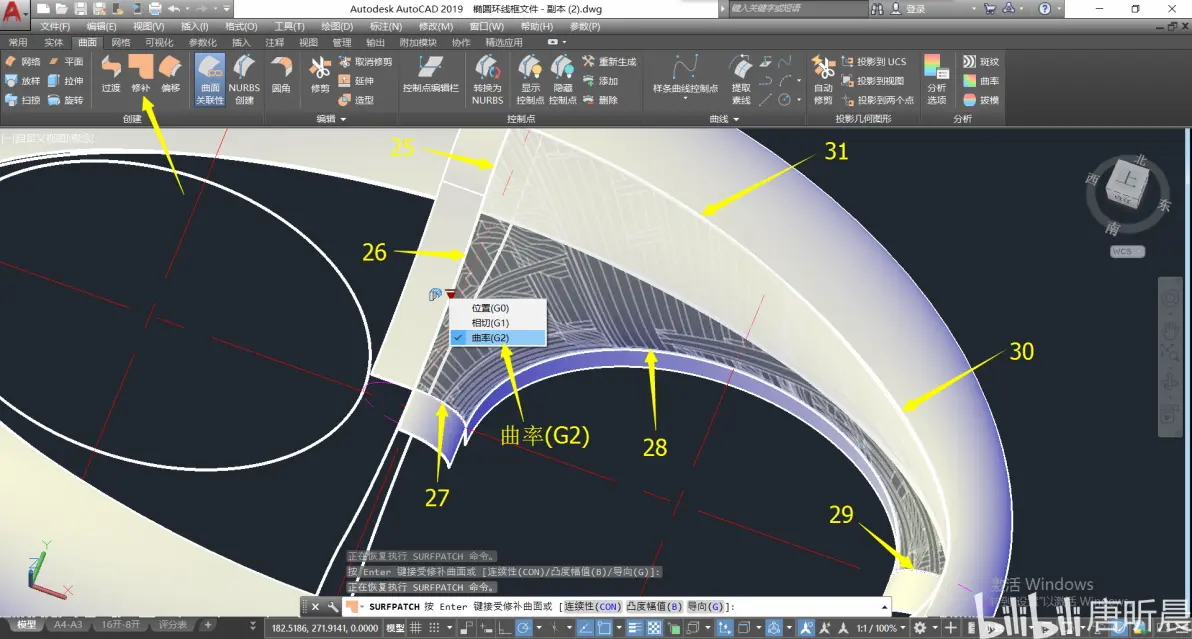

11．用“曲面修补”命令，对曲面边界25、26、27、28、29、30、31进行修剪，并设置曲面连接为“曲率（G2）。

12．选择辅助的曲面，“右键”-“隔离”-“隐藏对象”进行隐藏。

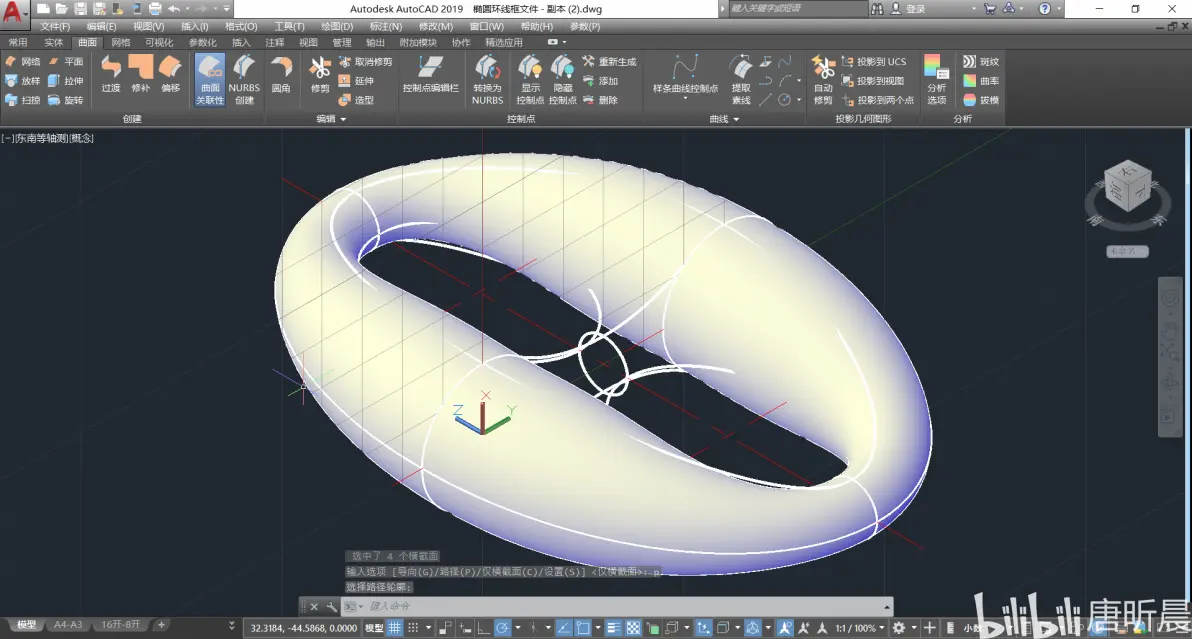

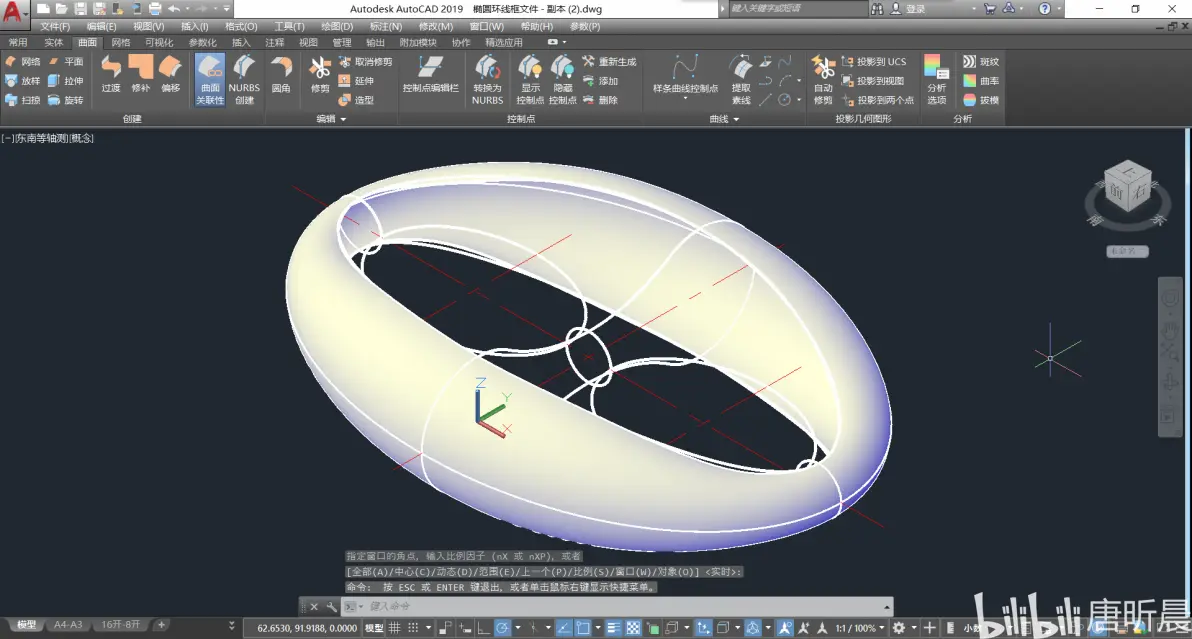

13．把修补出来的面32，上、下、左、右对称部分进行镜像。

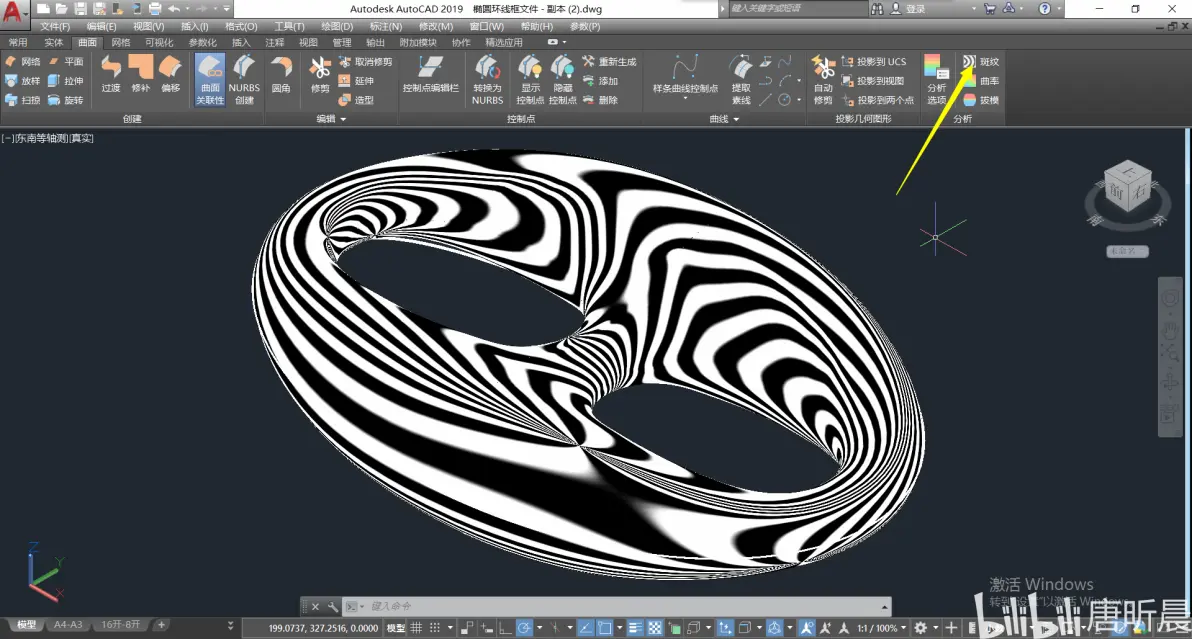

14．最后用“分析斑纹”命令检验曲面的连接光滑程度。
