AutoCAD 2019曲面建模教程【双环篇】

学习目标：

1．掌握对曲面进行“剖切”；

2．掌握“曲面偏移”的应用；

3．掌握“曲面修补”中“导向”线应用；

任务描述：

根据提供的线框文件，创建曲面，并生成实体。

视频教程：

https://www.bilibili.com/video/BV1Di4y1L7WL

练习文件下载：

https://pan.baidu.com/s/1jwjYfMzQSO9tOu4v61_9qQ

练习图纸：

建模步骤：

1． 打开线框文件，单击“修剪”（TR）命令，以线段1、2、3、4为修剪边界，对圆5、圆6进行修剪。效果如图所示

2．切换“视觉样式”为“概念”。用“曲面”-“放样”命令，对截面7、8、9、10、11进行放样，并选择圆弧12为放样路径。

3．单击“镜像”（MI）命令把面13进行镜像。效果如图所示

4．单击“矩形”（REC）命令，绘制一个矩形，并用“面域”（REG）命令创建成面域。

5．单击“曲面偏移”命令，选择面14，对其进行两侧偏移，距离为9mm。效果如图所示

6．单击“剖切”（SL）命令，选择面16、面17，在命令行输入S，表示以曲面为边界进行剖切，选择曲面15对面以“保留两个侧面”的方式进行剖切。

7．调整视角观察曲面底部，单击“剖切”（SL）命令，选择面18、面19，在命令行输入S，表示以曲面为边界进行剖切，选择曲面20对面以“保留两个侧面”的方式进行剖切。

8．选择把三个辅助的剖切面，“右键”-“隔离”-“隐藏对象”对其进行隐藏。剖切效果如图

9．单击“放样”命令，按住Ctrl并单击曲面边线21、边线22，并以23为导向线进行放样。

10．单击“放样”命令，按住Ctrl并单击曲面边线24、边线25，并以26为导向线进行放样；按住Ctrl并单击曲面边线27、边线28，并以26为导向线进行放样。效果如图所示

11．参照上一步的方法，把对称部分的面29，面30进行放样创建。

12．单击“提取素线”命令，分别在面31、面32、面33的中点处，提取出线34、35、36。

13．单击“光顺曲线“命令，选择线段34、35，生成曲线37。

14．单击“曲面拉伸”命令，把曲线37进行拉伸，距离为-5mm。单击“提取素线”命令，在面38的中点位置，提取出线39。单击“光顺曲线”命令，选择曲线39、曲线36，生成曲线40。效果如图所示

15．单击“剖切”（SL）命令，分别把面41、面42、面43，在线44、线45、线46处各剖切成两半。

16．单击“提取素线”命令，分别在面47、面48的中点处，提取出曲线49、曲线50。

17．单击“光顺曲线”命令，选择线49与线50，生成曲线51。

18．单击“拉伸”命令，把曲线40拉伸出面52。

19．单击“曲面修补”命令，选择修补边53、54、55、56、57，并选择58为导向线，切换曲面连接形式为“曲率”（G2）

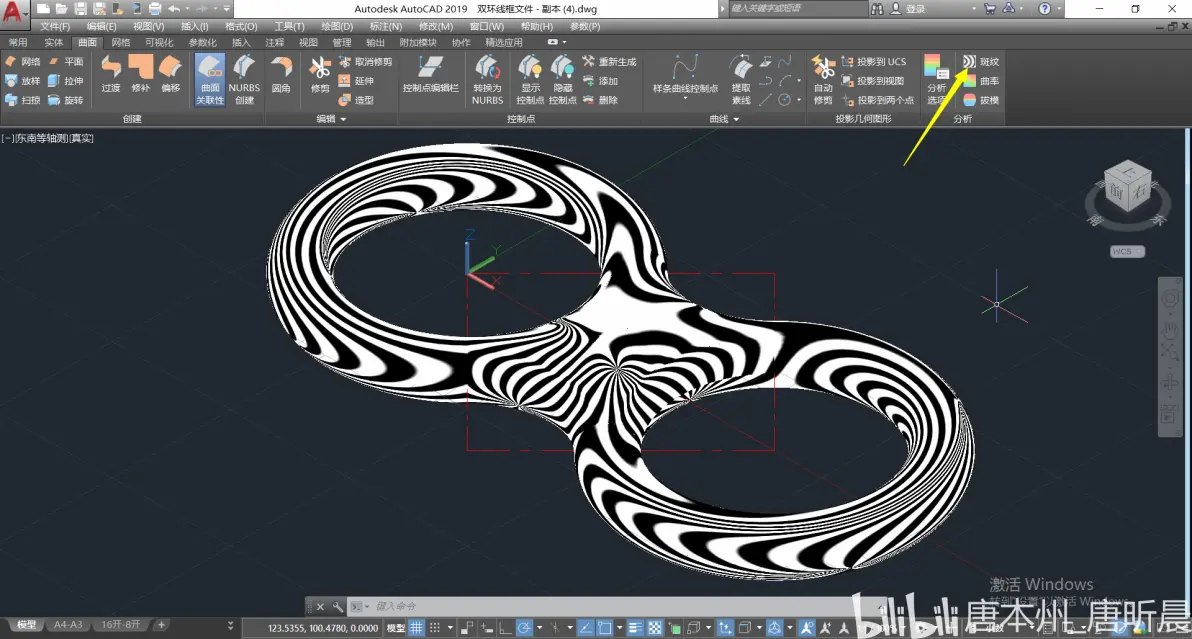

20．把修补的曲面的对称部分以及其余对称曲面进行镜像，并用“分析斑纹”命令对曲面的连接光滑程度进行检查。
