AutoCAD 2019曲面建模教程【四通篇】

学习目标：

1．掌握“提取素线”命令的应用。

2．掌握“光顺曲线”命令的应用；

3．掌握曲面修剪与曲面修补的应用；

任务描述：

根据提供的线框文件，创建曲面。

视频教程：

01:55:04

AutoCAD 2019曲面建模系列教程【一至十期】

9278观看 13弹幕

练习文件下载：

https://pan.baidu.com/s/1c2tREp0JSyG7yAFgT43IbA

练习图纸：

建模步骤：

1．打开线框文件，选择所有对象，并切换到双点划线层。

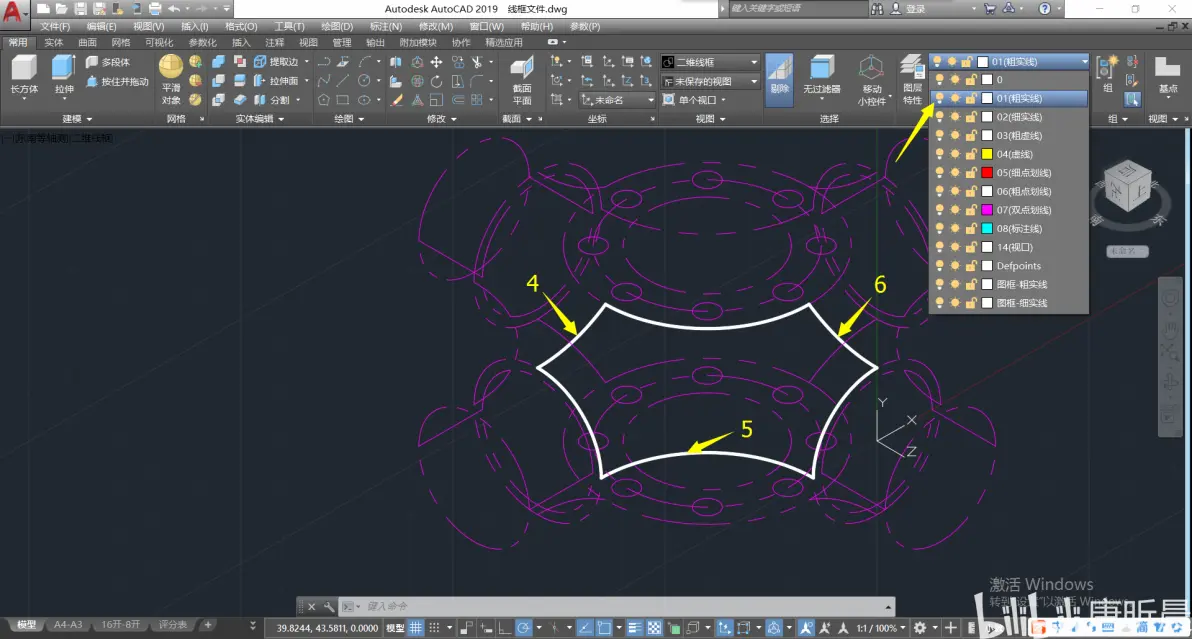

2．用圆弧（A）命令，绘制三段圆弧1、2、3，如图所示

3．把线段4、线段5、线段6切换到粗实线层。如图所示

4．切换到“概念”视觉样式，把面1、2、3、4、5、6拉伸成曲面，距离为5。

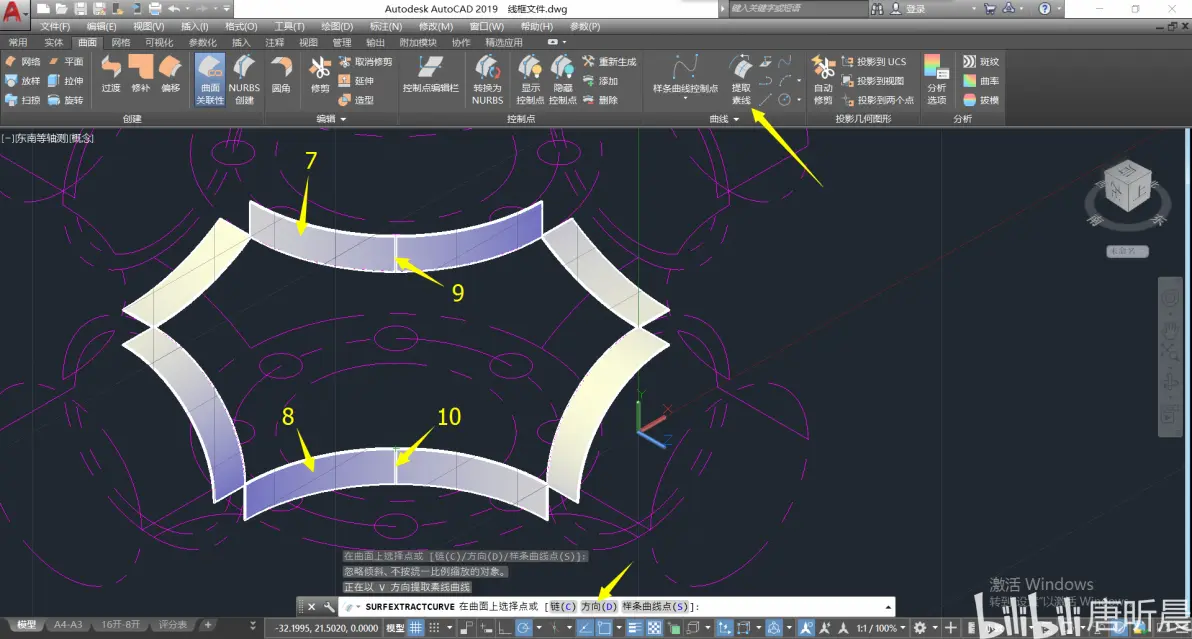

5．单击“曲面”面板中的“提取素线”命令，选择面7，在命令行输入“D”切换方向，在中点位置提取出线9。用同样的方法在面8的中间位置提取出线段10。

6．执行“光顺曲线”命令，选择线9与线10，生成曲线11。如图所示

7．执行“曲面修补”命令，选择修补边1、2、3、4、5、6，设置11为导向线，并设置曲线连接方式为“曲率（G2）”。如图所示

8．把辅助面与辅助线隐藏。【右键-隔离-隐藏对象】

9．为了方便观查图形，我们先把圆12创建成面域（REG），然后用“曲面修剪”，以圆13为修剪边界把圆12的内部进行修剪。效果如图所示

10．用“曲面拉伸”拉伸圆14。如图所示

11．用“面域”（REG）命令，把圆15创建成面域。

12．执行“曲面修剪”命令，选择面16，用红色箭头所指的二维轮廓作为修剪边界，把通孔特征给修剪出来。

13．利用镜像和阵列命令，把面17、18、19、20的对称部分给创建出来。

14．最后用“分析斑纹”命令，检查各曲面的连接光滑程度。
