AutoCAD 2019曲面建模教程：吊环篇

吊环曲面建模教程

学习目标：

1．掌握对线段进行修剪和打断。

2．掌握曲面的修补；

3．掌握曲面的修剪；

任务描述：

根据提供的线框文件，创建曲面，并生成实体。

视频教程：

01:55:04

AutoCAD 2019曲面建模系列教程【一至十期】

9278观看 13弹幕

练习文件下载：

https://pan.baidu.com/s/1dLkejQObcWRUB0OMJhCpZQ

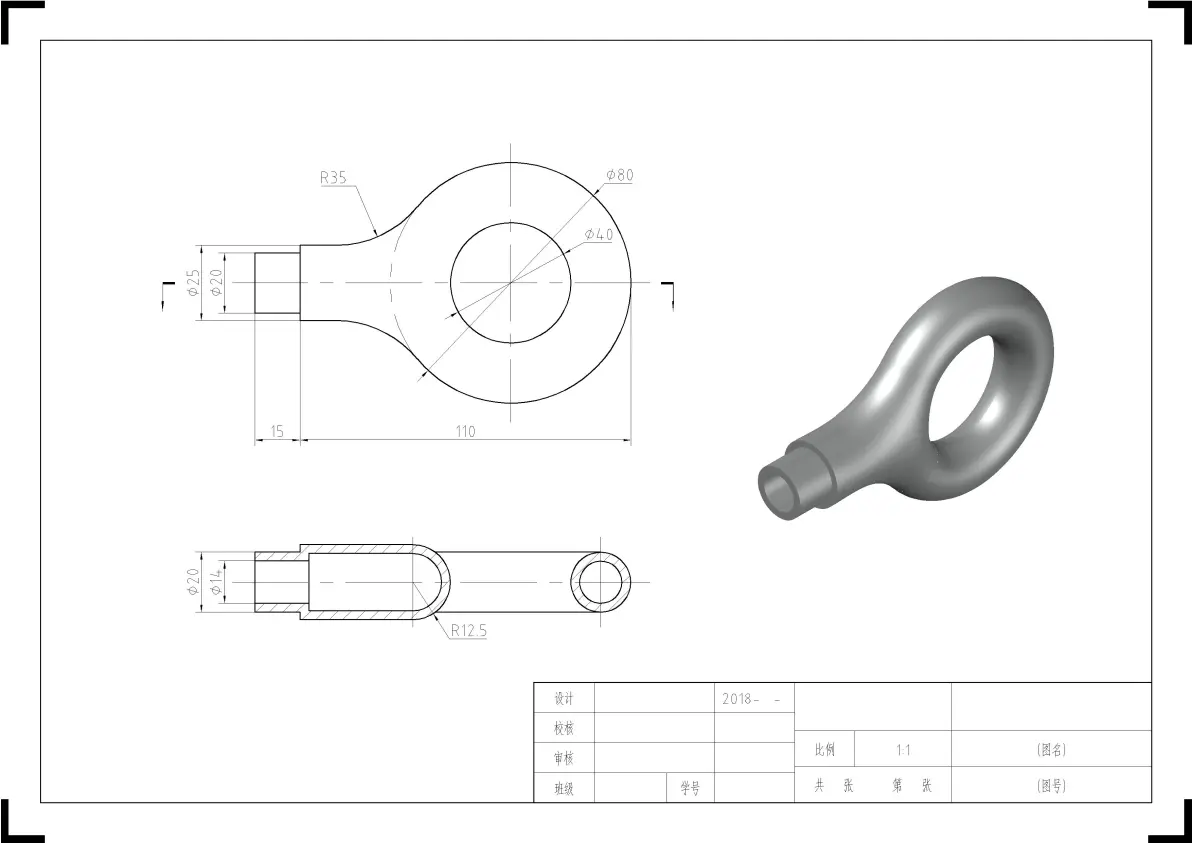

练习图纸：

图纸

建模步骤：

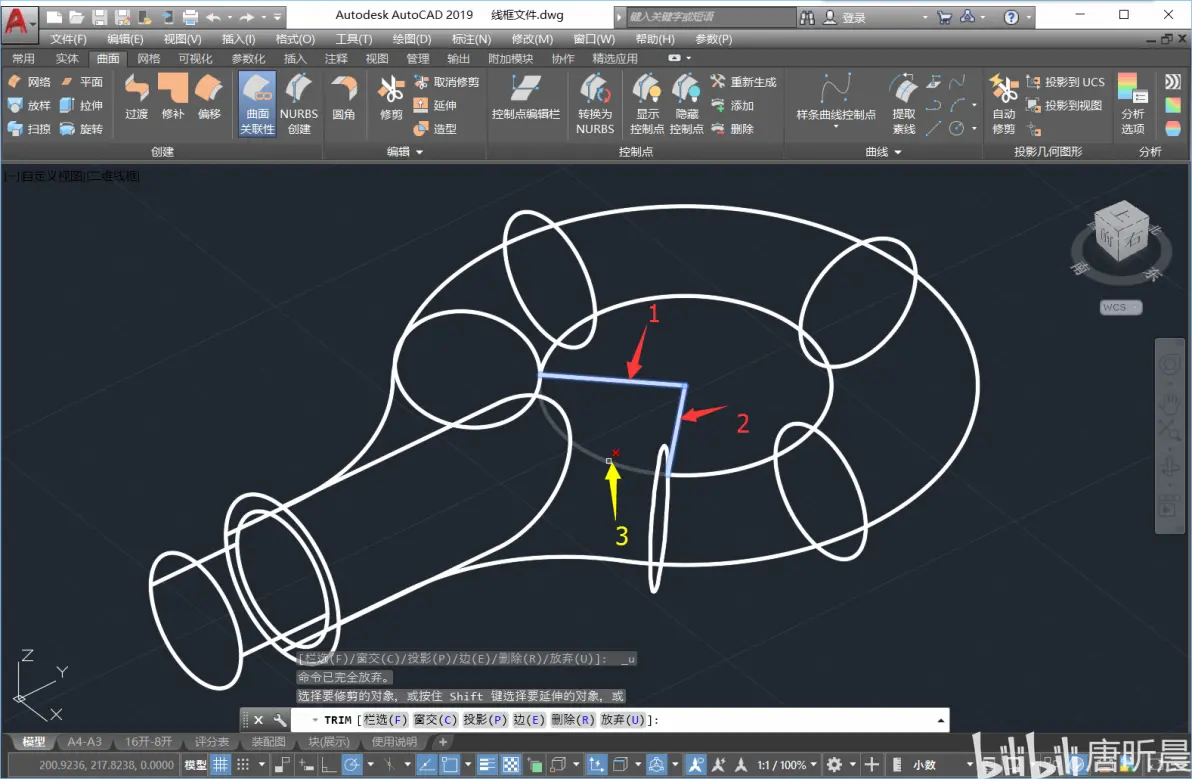

1．打开线框文件，用直线（L）命令绘制线段1与线段2，然后用修剪（TR）命令对线段3进行修剪。如图所示

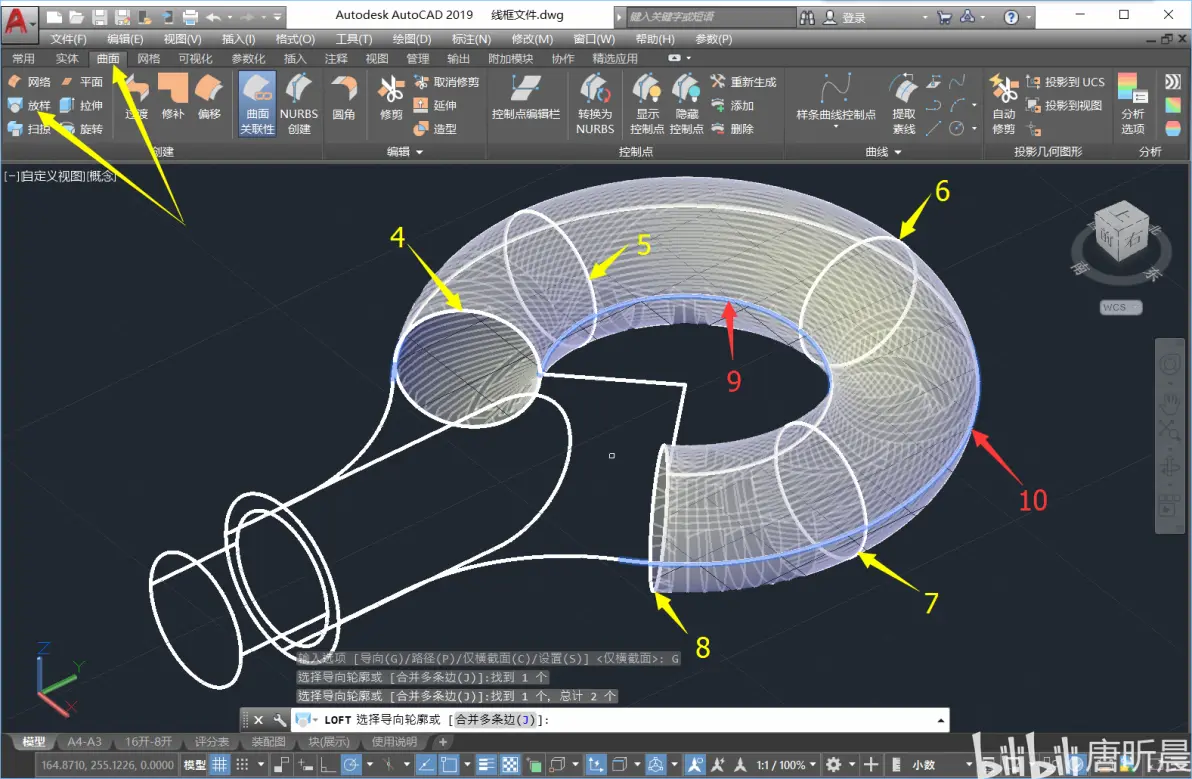

2．用“曲面”-“放样”命令，选择4、5、6、7、8的圆进行放样，并选择9、10为导向线。如图所示

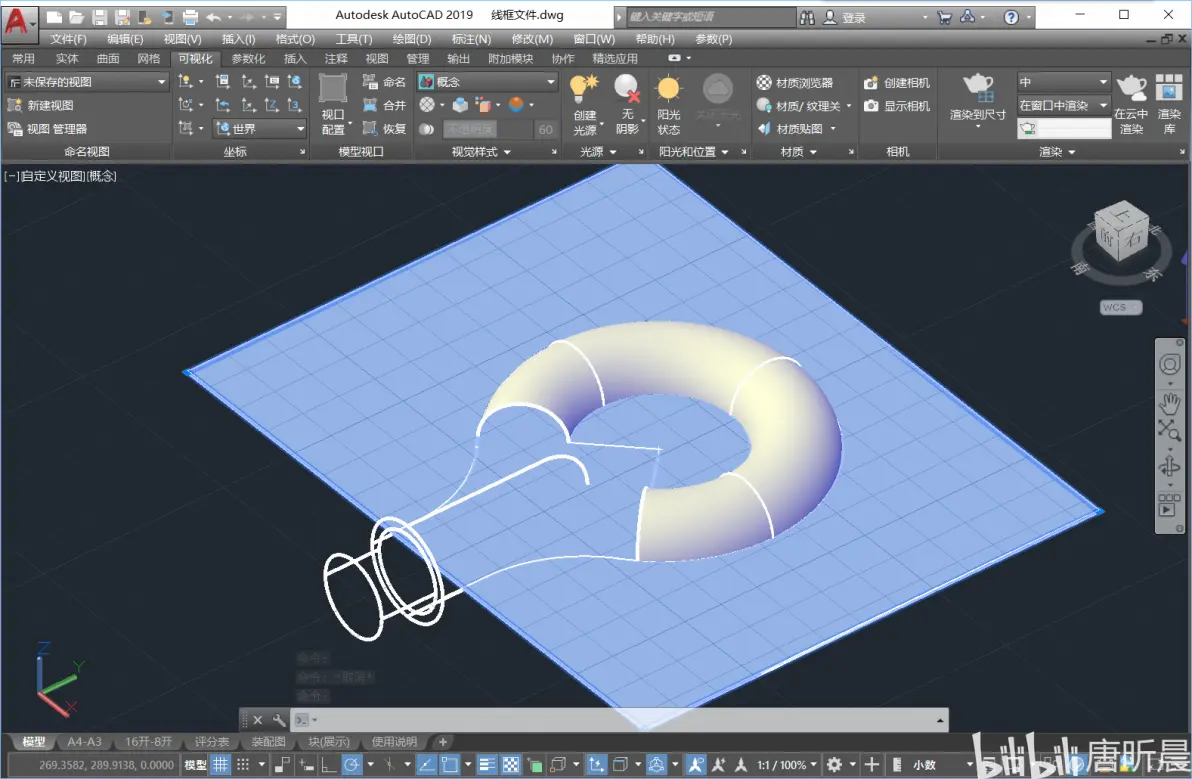

3．绘制一个矩形（REC），并创建成面域（REG）。如图所示

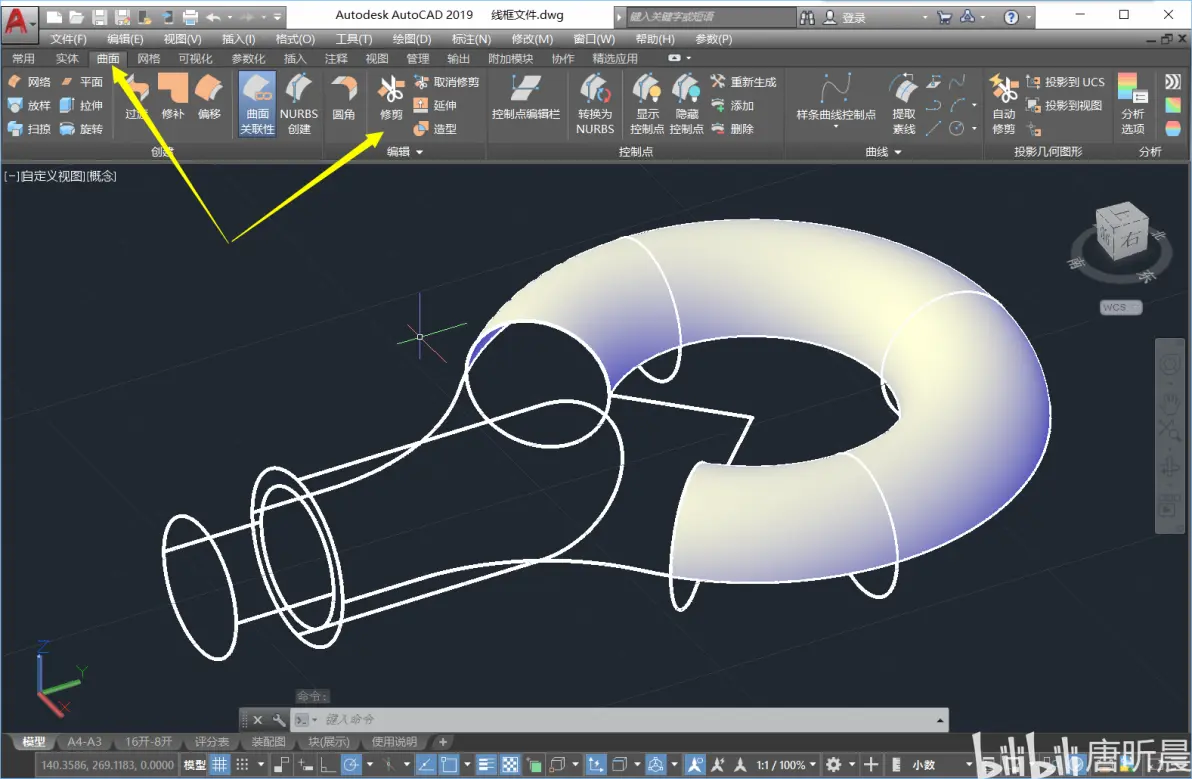

4．用“曲面”-“修剪”命令把放样的曲面修剪成一半，并把平面隐藏，效果如图所示。

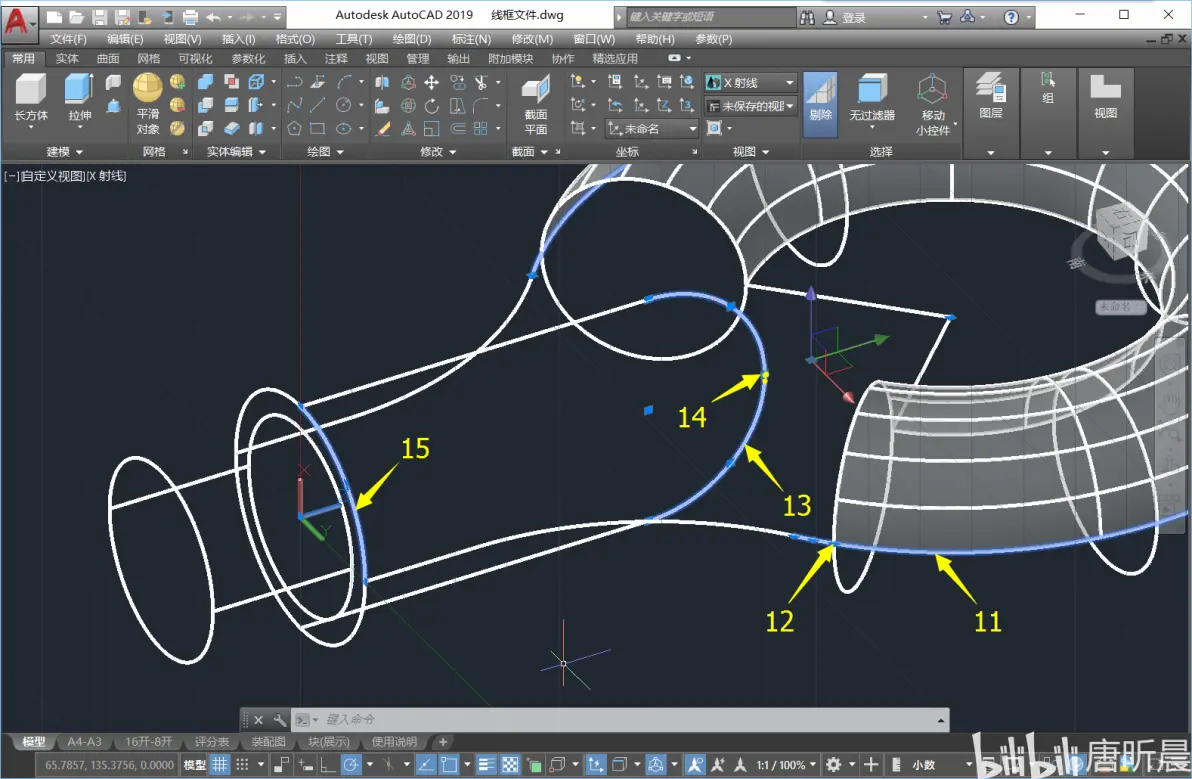

5．用“打断于点”（BR）命令将线段11在箭头12所指位置打断；将线段13在箭头14所指位置打断；并用圆弧（A）命令绘制线段15。【注意：在不同构图面对线段进行操作时，得变换坐标】如图所示

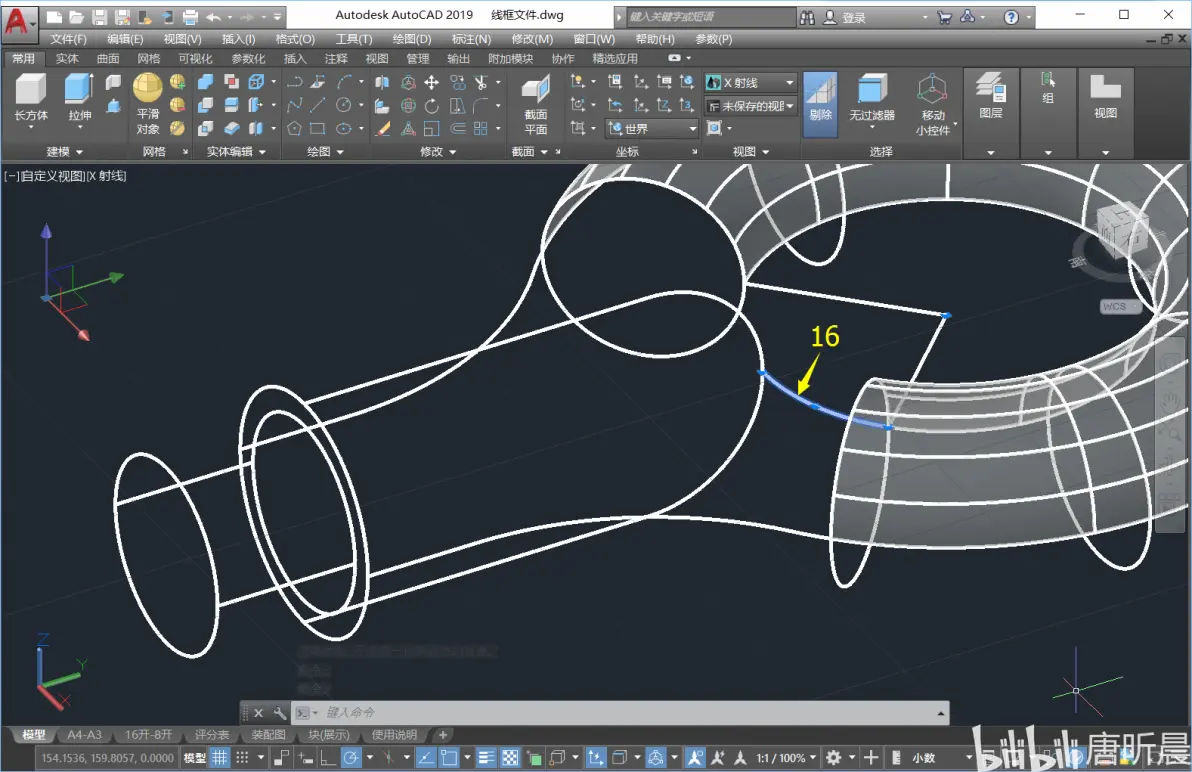

6．用圆弧（A）命令绘制线段16。如图所示

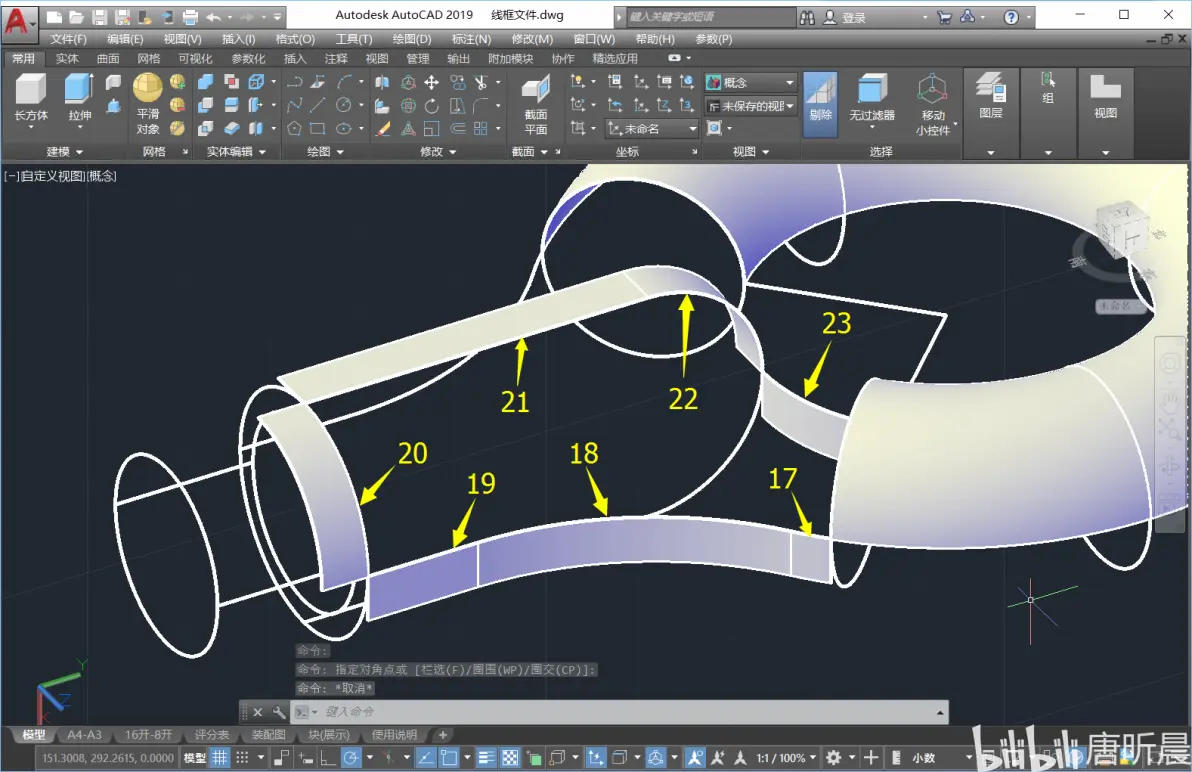

7．将线段17、18、19、20、21、22、23分别进行拉伸，拉伸距离为5。如图所示

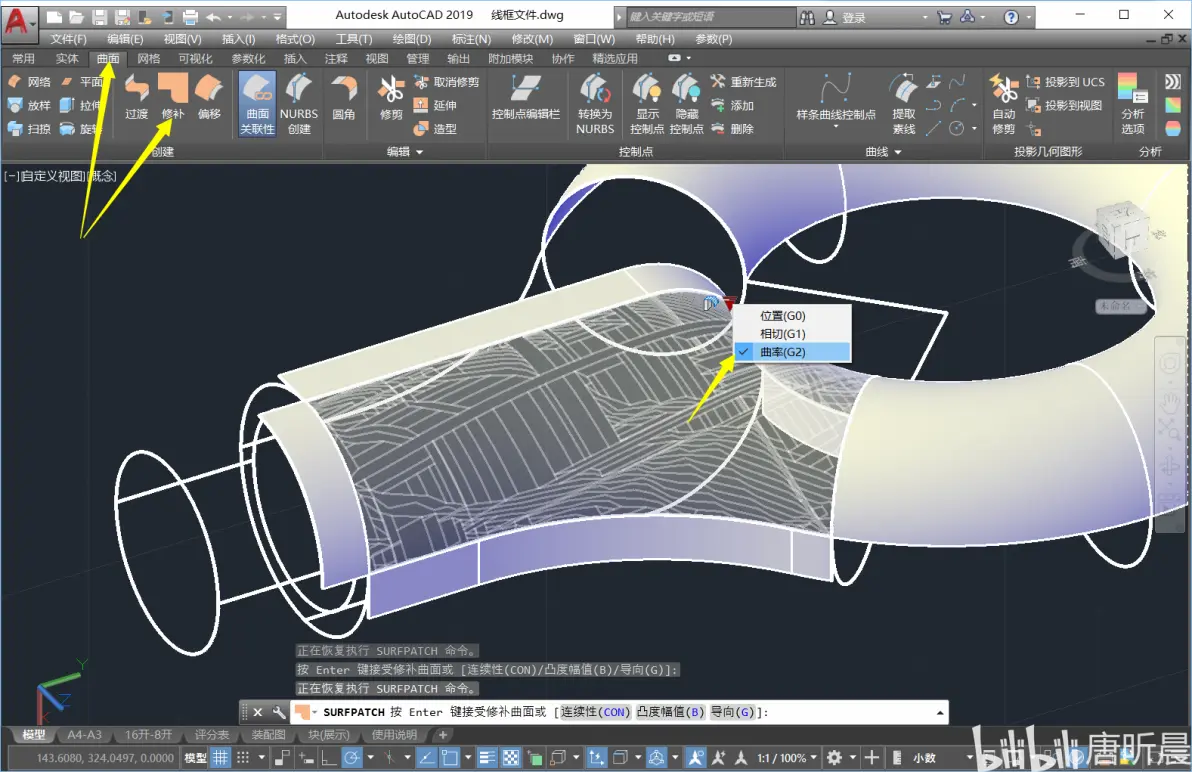

8．用“曲面”-“修补”命令，分别单击封闭的曲面轮廓边界，对曲面进行修补，并设置曲面连接形式为“曲率（G2）”。如图所示

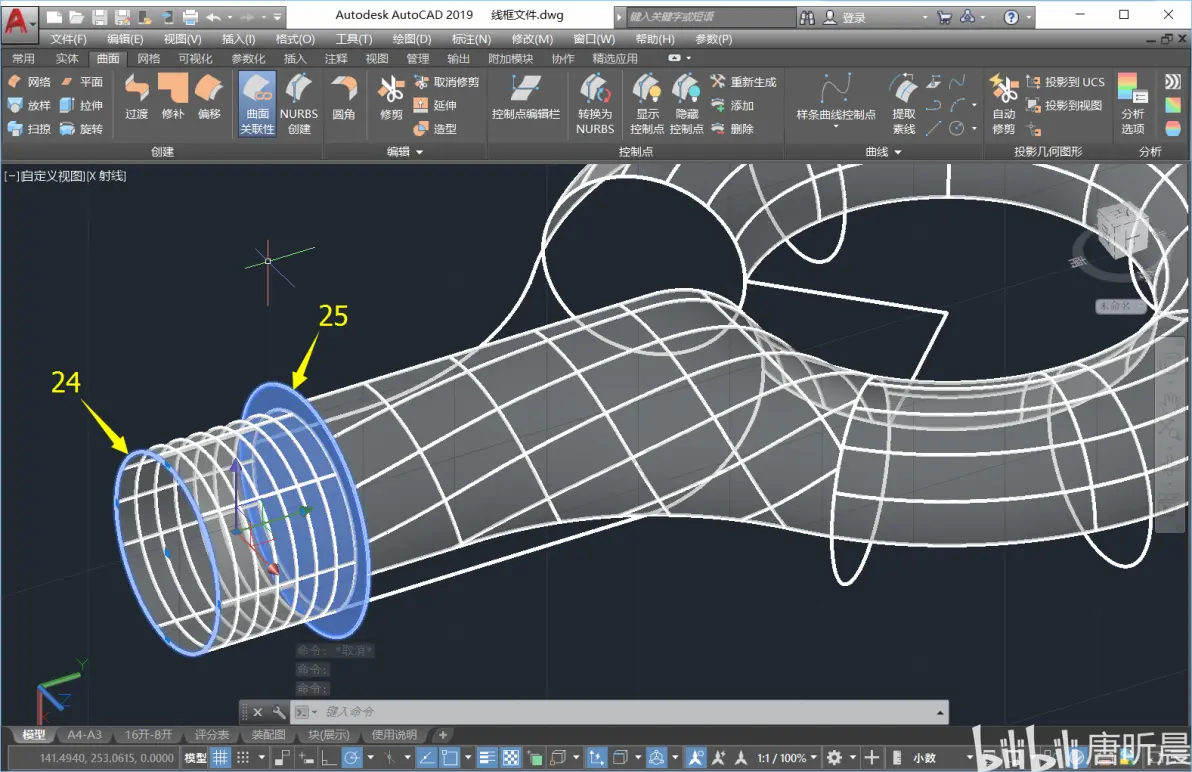

9．用拉伸（EXT）命令将24的圆进行拉伸，并将25的圆创建成面域。

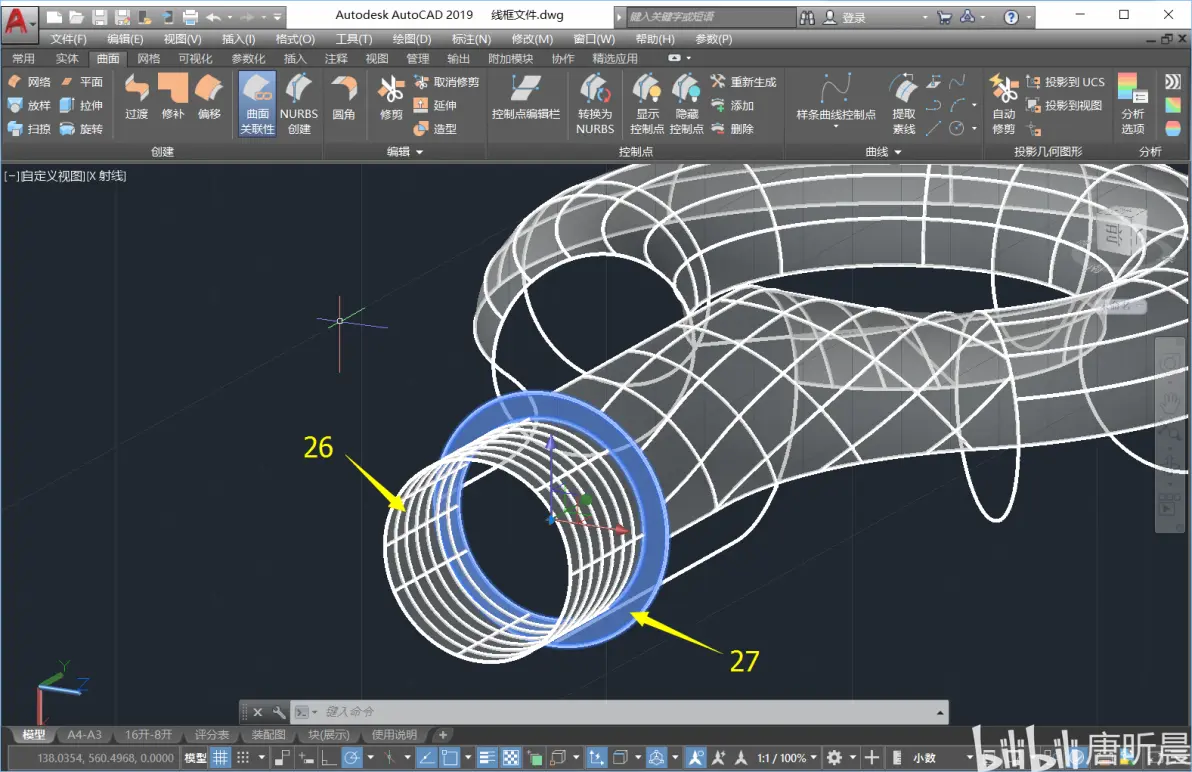

10．用“曲面”-“修剪”命令，将27的曲面进行修剪，用26的曲面作为修剪边界。

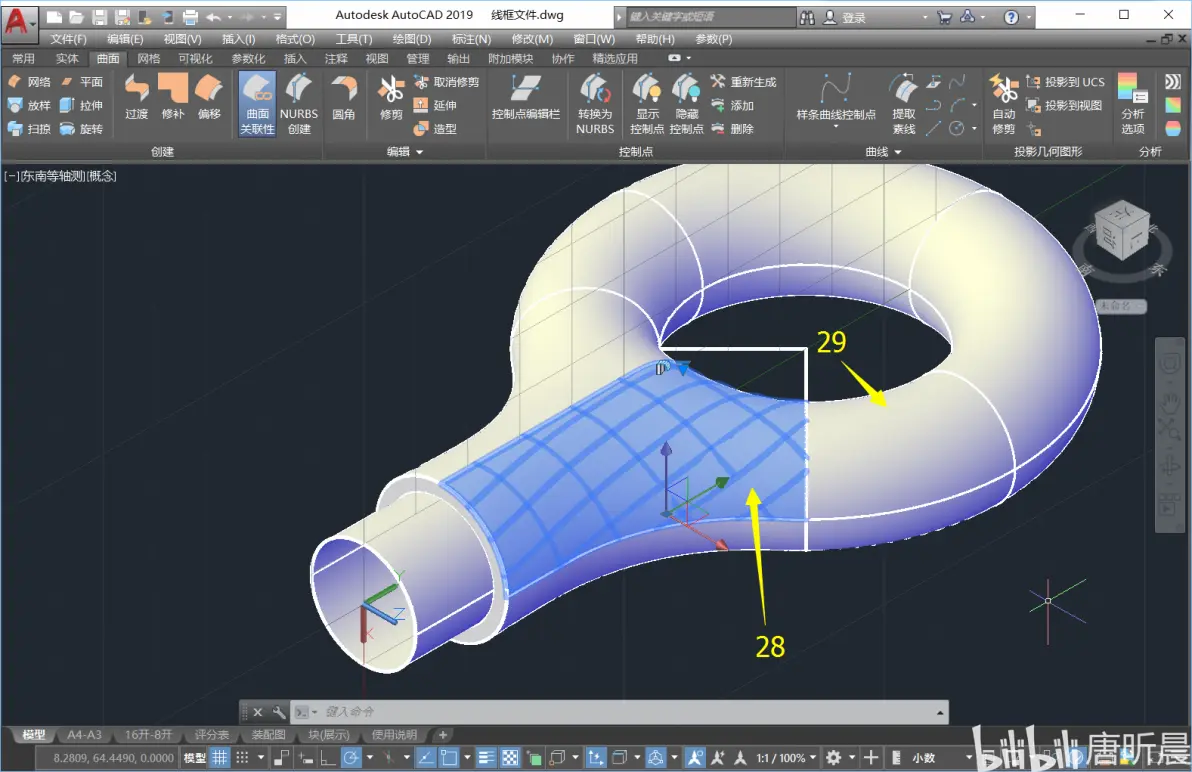

11．分别将曲面28、曲面29进行镜像（MI）。效果如图所示

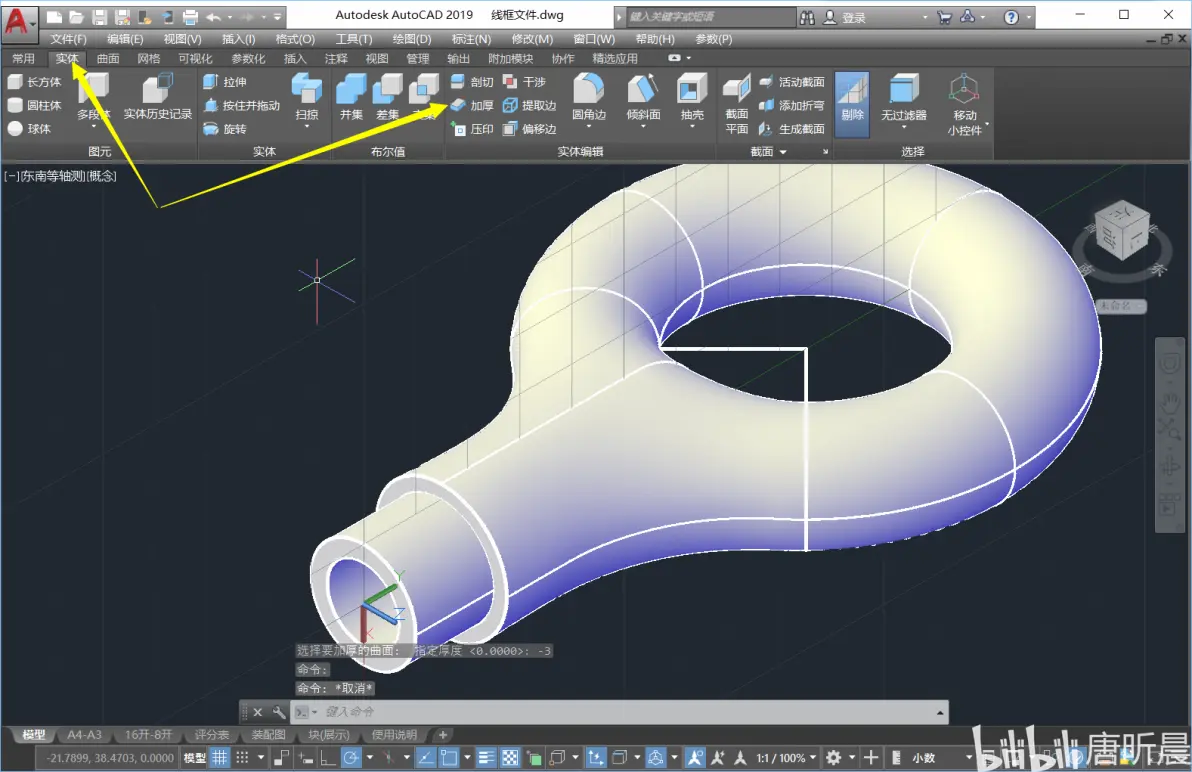

12．用“实体”-“加厚”命令对所有曲面进行加厚，厚度为3mm。

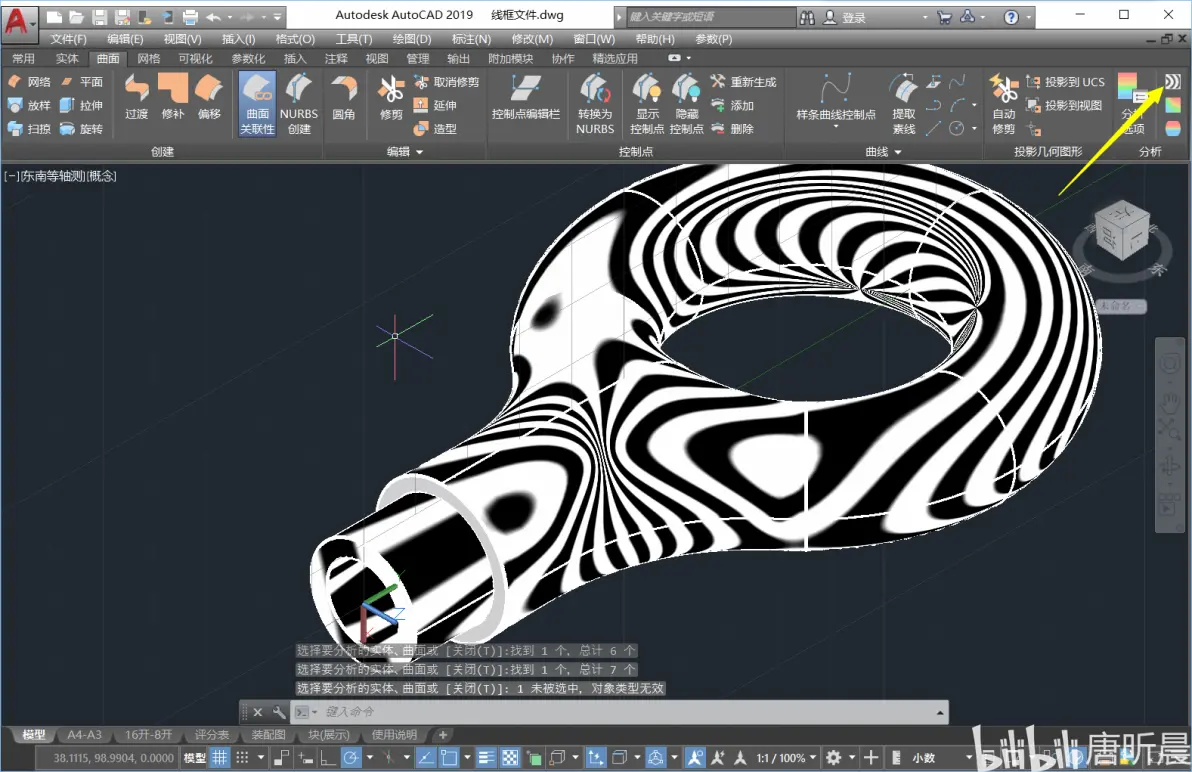

13．最后可用“曲面”-“分析斑纹”命令检验曲面的连接光滑程度。
