AutoCAD 2019曲面建模教程【刀头篇】

学习目标：

1．懂得绘制三维辅助线框。

2．掌握对线段进行修剪和打断；

3．掌握曲面的修补；



任务描述：

根据提供的文件，添加线框，并创建曲面。

视频教程：

01:55:04

AutoCAD 2019曲面建模系列教程【一至十期】

9278观看 13弹幕

练习文件下载：

https://pan.baidu.com/s/1TcY0NVQgUkLCuz19YyEBQA

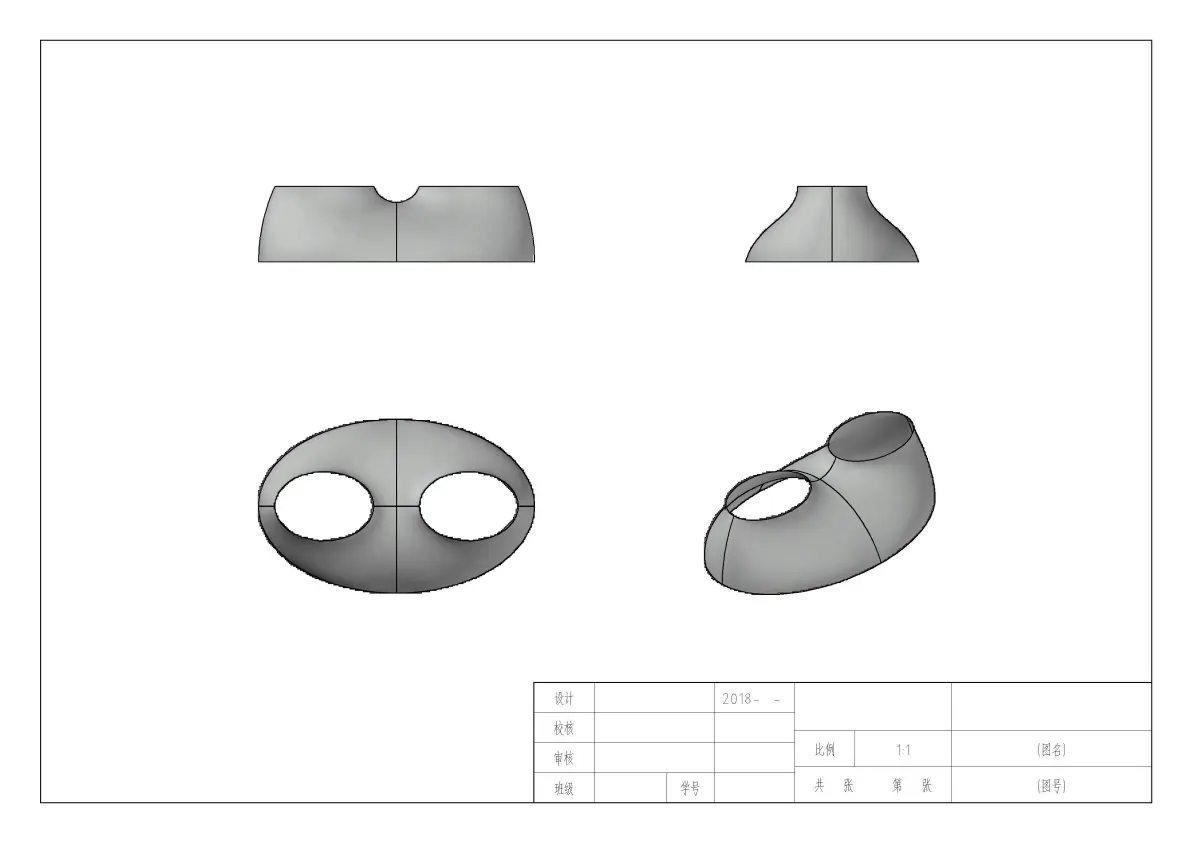

练习图纸：

建模步骤：

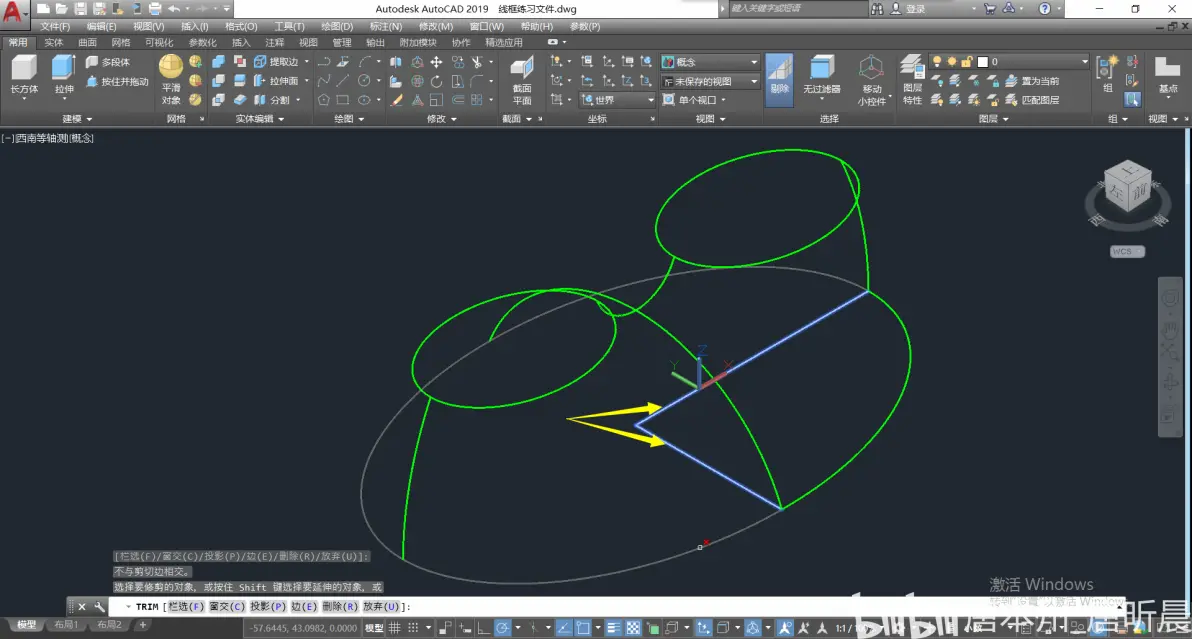

1.用“直线”（L）命令，绘制两段直线，如图所示。

2.执行“打断于点”命令，将圆弧1、圆弧2，分别在中点处进行打断。

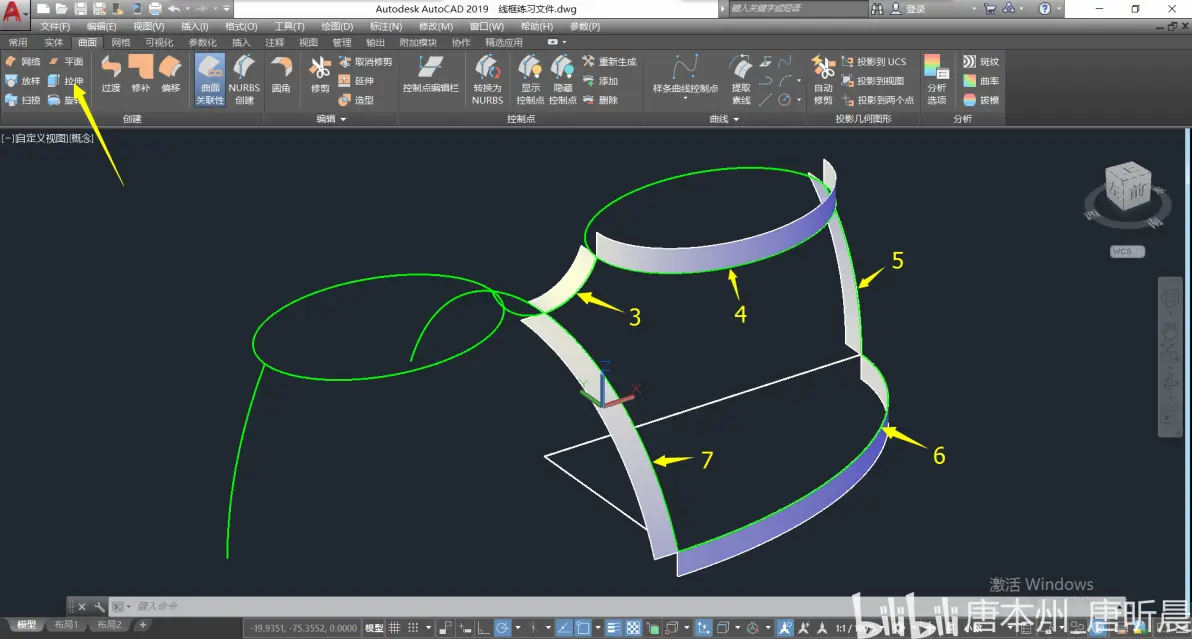

3.执行“曲面拉伸”命令，将线段3、4、5、6、7进行拉伸，距离为20mm。

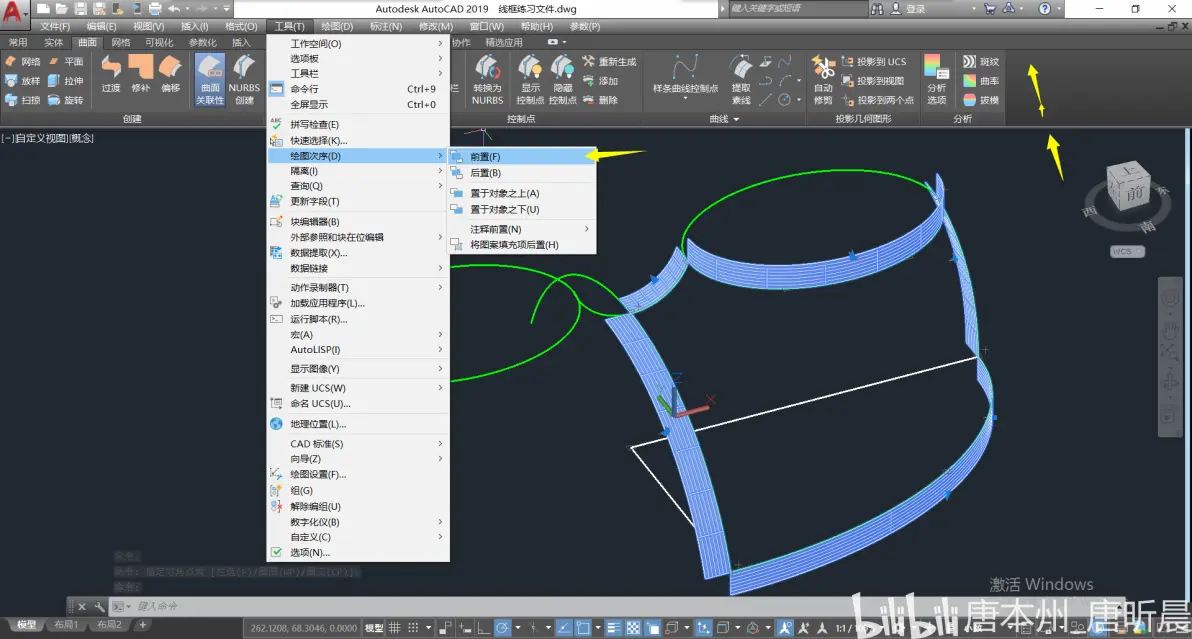

4.选择所有拉抻曲面，单击“工具”-“绘图次序”-“前置”。

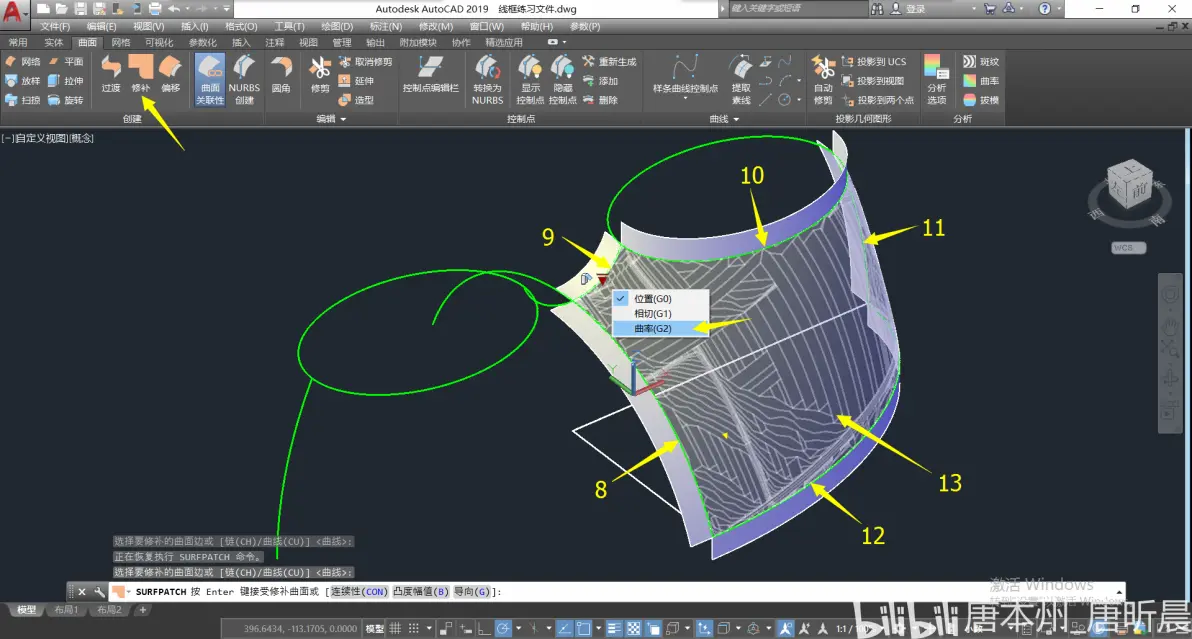

5.执行“曲面修补”命令，选择曲面边8、9、10、11、12，生成修补的曲面13。

6.将辅助曲面进行隐藏，前用“三维镜像”命令，把曲面的对称部分进行镜像。

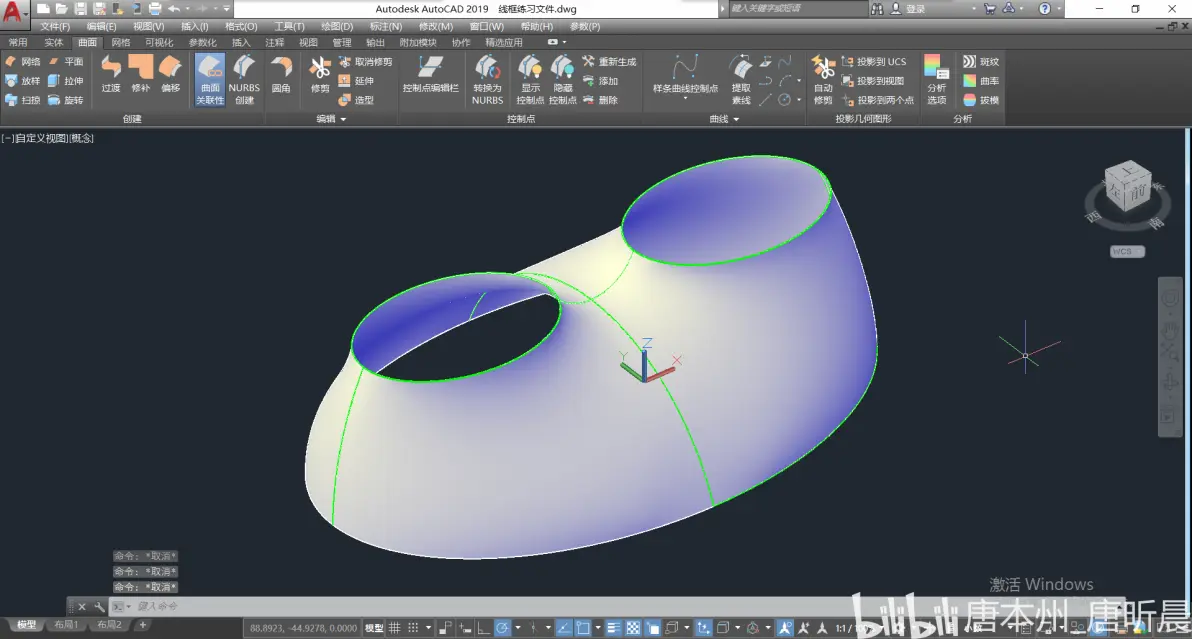

7.执行“分析斑纹”命令，检查曲面的连接情况。
