Abaqus平面载荷Utracload详解及与Dload的联合应用

    hello，小伙伴们大家好。今天是2020-12-14，最近气温降的比较快，我看全国各地的很多地方都下起雪了，漫天雪花飘飘飘，很是浪漫。但是出行别忘了戴口罩，注意保暖。保重保重。

    今天呢，主要介绍的是，平面载荷自称utracload。上次给大家介绍了法向载荷的两个自称dload和vdload。这次也是应粉丝的需求，想让我讲一点关于utracload的内容，拖到今日。下面我们就开始吧

    写子程序的套路相必大家都非常了解了：千变万变、套路不变

1 子程序接口

    在abaqus帮助文档里找到用户子程序的接口。

2 了解形参的意义

    这一步非常的重要，但是今天，只有两个比较陌生，其他的与dload里的形参意义差不多，这里就不介绍了，大家可以看我之前的文章，或者直接看帮助文档，它里面讲的非常的详细。

3 待定义变量

2.1 alpha

    alpha表示的是水平载荷的大小，单位是Pa（视你的单位制而定）。与dload里的F类似。

2.2 t_user

    这个变量是个一维数组，有3个元素。表示的是节点的受力方向。这是dload里没有的，dload里只有一个F，它的方向只有两个，可以直接用正负表示。而平面的方向有无数个，所以需要一个方向矢量去描述，这就是这个变量的意义。

3 建立模型

    我们的子程序接口就这么点内容，接下来就是分析问题，建立模型，制定算法了。

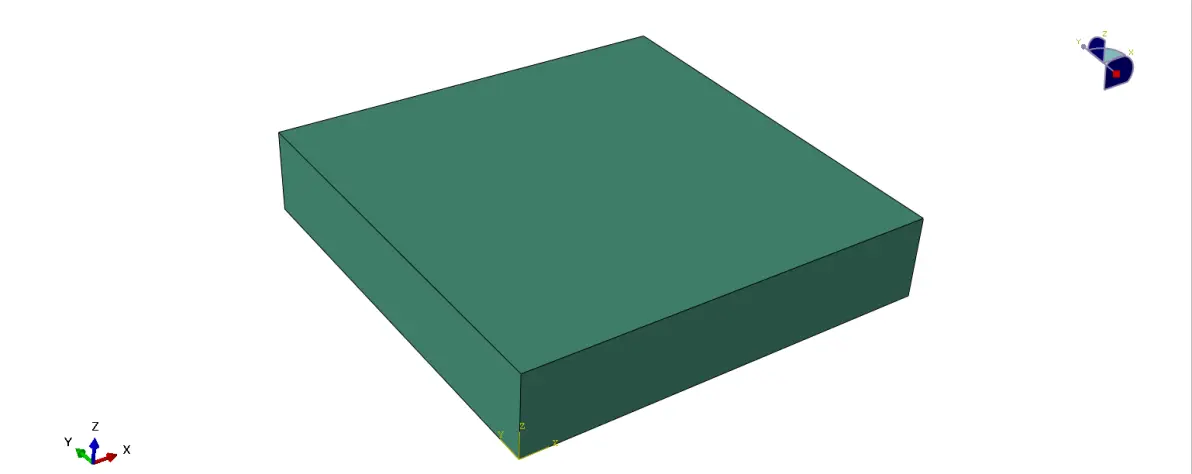

    今天还是建个简单的模型吧。100*100*20mm的板。材料随便。要有弹性，密度的话最好给一下，塑性给不给都行，调子程序的时候，模型越简单越好。

    分析步就给个静态通用分析步吧，初始步长给小一点，多算几步可以观察观察中间过程。

    接下来就是要开启utracload了，载荷区域我选的上表面。

    网格可以画的稍微细一点，后处理的效果更好：

4 写子程序

    模型建立完成后，接下来就要分析你想实现什么了。根据你自己想实现的内容做相应的调整，这个东西因人而异。我这里给大家做个例子演示一下。比如。我今天想做一个，板上端面有个圆的张力，随着时间慢慢增加。等会我做完给大家看一下结果，你就明白了。先写代码，其实很简单。

5 结果

    用上上述的子程序之后的结果如下：

6 与dload连用的情况

    一个模型用到多个子程序也是我们经常用到的情况。做法其实很简单，一个for文件可以放多个子程序，只需要把你写的子程序放在一个for文件里，传递给abaqus就行了。在cae里把dload接口打开，然后在写一个dload的程序即可，比如我们在这里随便测试一下。

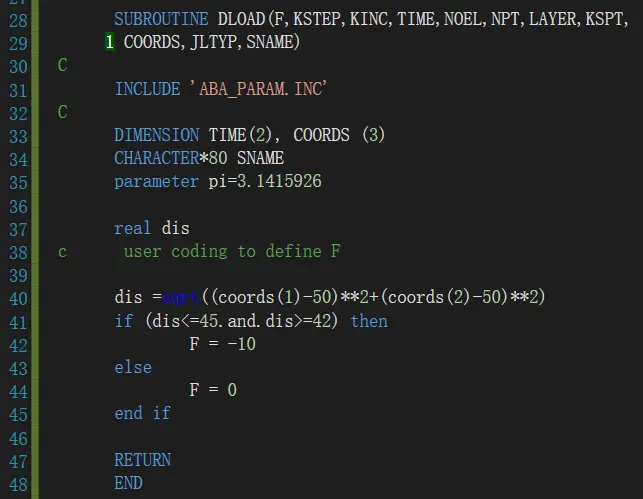

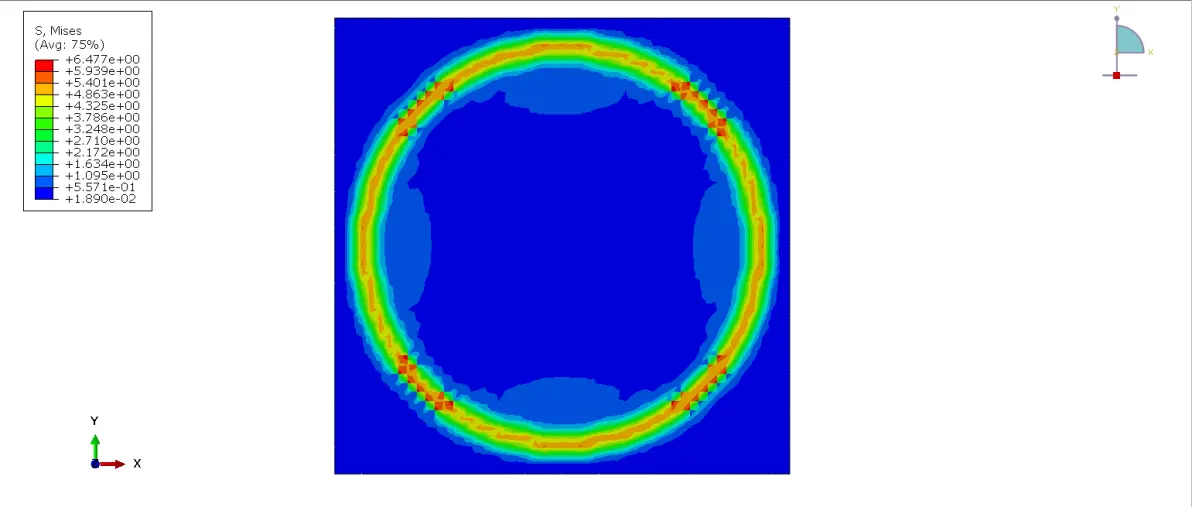

    比如我们写个画圈圈的dload，然后计算的结果如下：

    现在只要把两个子程序放在一个for文件里，然后cae里打开了两个子程序的接口即可：计算结果如下：

    好啦，本期的内容就到此结束了。我只写了几个例子，大家可以根据时间和空间变量，把他们写成你想要的任何函数。这就是你自己的算法问题了。

    我们下期见，88。有问题欢迎留言或私信告诉我（有两位小伙伴给我充了点和赞赏，在这里非常谢谢你们的认可，谢谢大家）有喜欢的，大家记得点个赞哟。
