之前有过一篇文章介绍Solidworks中的选择操作，本文将继续讲解Solidworks中的选择管理对象SelectionMgr。我们可以通过该对象的属性或方法获得选中的对象，正好与之前的文章形成一个逆过程。
1.选择管理器SelectionMgr的获取
SelectionMgr对象可以通过文档对象ModelDoc2的属性直接获得。
ModelDoc2 SwDoc;
SelectionMrg SwSelMrg=SwDoc.SelectionManager;
2.获得被选择对象
若要获得被选择的对象，进行一些相关操作，最常用的SelectionMgr的方法有如下3个：
1)GetSelectedObjectCount2：
SelectionMrg.GetSelectedObjectCount2(Mark)

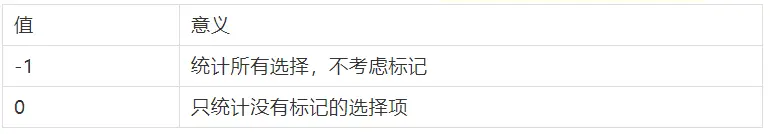

MARK参数含义，该值的具体用途可见文章《Solidworks中的选择操作》：
2）GetSelectedObjectType3：返回指定序号下的选中元素的类型，是个枚举类型swSelectType_e
swSelectType_e SelTp=SelectionMrg.GetSelectedObjectType3(Index, Mark)
Index参数的含义是选中元素的序号，起始值从1开始。
3）GetSelectedObject6：获得指定序号下的选中元素
SelectionMrg.GetSelectedObject6(Index, Mark)
实例分析1：获得选中面

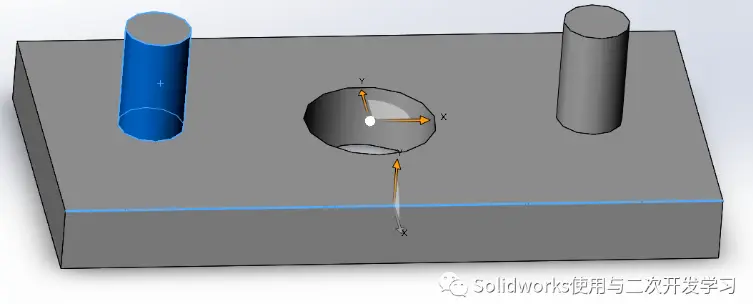

如下图，获得选中的圆柱面对象，并返回选中面的面积
代码示例：
public static void GetFace(ModelDoc2 Doc)
{
ModelDocExtension DocEx = Doc.Extension;
SelectionMgr SwSelMrg = Doc.SelectionManager;
DocEx.SelectByID2("", "FACE", -100 / 1000.0, 60 / 1000.0, 15 / 1000.0, false, -1, null, 0);
System.Windows.MessageBox.Show("模拟选中面");
string selcount = SwSelMrg.GetSelectedObjectCount2(-1).ToString();
swSelectType_e seltype = (swSelectType_e)SwSelMrg.GetSelectedObjectType3(1,-1);
if (seltype == swSelectType_e.swSelFACES)
{
Face2 SwFace = SwSelMrg.GetSelectedObject6(1,-1);
System.Windows.MessageBox.Show("选中数:"+ selcount + "\r\n选中类型:"+ seltype .ToString()+ "\r\n选中面面积:" + SwFace.GetArea().ToString());
}
}
运行效果：
实例分析2：获得选中边线
如下图，获得选中的边线，并将边线显示成红色
public static void GetEdge(ModelDoc2 Doc)
{
ModelDocExtension DocEx = Doc.Extension;
SelectionMgr SwSelMrg = Doc.SelectionManager;
DocEx.SelectByID2("", "EDGE", 0 / 1000.0, 30 / 1000.0, 75 / 1000.0, false, -1, null, 0);
System.Windows.MessageBox.Show("模拟选中边线");
string selcount = SwSelMrg.GetSelectedObjectCount2(-1).ToString();
swSelectType_e seltype = (swSelectType_e)SwSelMrg.GetSelectedObjectType3(1, -1);
if (seltype == swSelectType_e.swSelEDGES)
{
Edge SwEdge = SwSelMrg.GetSelectedObject6(1, -1);
SwEdge.Display(1, 1, 0, 0, true);//true变色开，false关闭变色
System.Windows.MessageBox.Show("选中数:" + selcount + "\r\n选中类型:" + seltype.ToString() + "\r\n选中边已变色");
}
}
运行效果：
实例分析3：获得选中集合
如下图，获得选中的所有对象
代码示例：
public static void GetSelectList(ModelDoc2 Doc)
{
ModelDocExtension DocEx = Doc.Extension;
SelectionMgr SwSelMrg = Doc.SelectionManager;
DocEx.SelectByID2("", "FACE", -100 / 1000.0, 60 / 1000.0, 15 / 1000.0, false, -1, null, 0);
DocEx.SelectByID2("", "EDGE", 0 / 1000.0, 30 / 1000.0, 75 / 1000.0, true, -1, null, 0);
System.Windows.MessageBox.Show("模拟选中多个元素完成");
StringBuilder Sb = new StringBuilder("选择集合信息:\r\n");
int selcount = SwSelMrg.GetSelectedObjectCount2(-1);
Sb.Append("选择总数:"+ selcount .ToString()+ "\r\n");
Sb.Append("-----------------\r\n");
for (int i = 1; i <= selcount; i++)
{
Sb.Append("index参数为"+i.ToString()+"的对象\r\n");
swSelectType_e seltype = (swSelectType_e)SwSelMrg.GetSelectedObjectType3(i, -1);
Sb.Append("类型:"+ seltype.ToString().Trim()+"\r\n");
Sb.Append("-----------------\r\n");
}
System.Windows.MessageBox.Show(Sb.ToString());
}
运行效果：
总结：
在日常获取选中对象时，常用的分解步骤为
1）通过GetSelectedObjectCount2获得选中集合的总数
2）使用index，mark参数循环遍历选中集合（若需无法明确判断出需要的元素对象的序号index时）
3）逐个通过GetSelectedObjectType3判断元素的类型
4）若为需要的元素类型，则使用GetSelectedObject6方法获得对象的对象。
