CATIA拉伸成形技术详解（5）

NT: 21pt">在对话框中先打开【Extension】选项卡，下拉列表框中的选项是钻孔的深度方式。一共有五种：分别是【Blind】（盲孔深度）、【Up to next】（成形到下一面）、【Up to last】（成形到底）、【Up to plane】（成形到某一平面）、【Up to surface】（成形到某一曲面）。详细使用方式与拉伸特征中的拉伸切除方式一样，前面已经详细介绍过了，此处不再具体介绍，请读者自己多练习以增强掌握程度。使用时，每变换一种深度方式，对话框的右端的深度方式图标就会变化一次，图标对应方式如图2.73所示。
在下拉列表框中我们选择【Blind】选项，在【Diameter】文本框中输入20 mm ；在【Depth】文本框中输入18 mm ；单击右边的【Positionning Sketch】的图标  ，进入孔的草图模式状态，约束草图位置。双击【constraint】（尺寸限制）图标  ，分别标注孔的中心到V轴和H轴的距离，注意鼠标一定要单击孔的中心，否则标注的尺寸不会正确。如图2.74所示。

单击工具栏中【退出工作台】图标  ，退出草图模式，返回孔的定义对话框。在对话框的右下侧的【Bottom】下拉列表框中，是表示孔的底部状态，【Flat】代表平底孔，【V-Bottom】代表圆锥孔。如图2.75所示。

打开【Type】选项卡，下拉列表框中的选项是控制孔的形式，一共有五种:分别为【Simple】（直孔）、【Tapered】（锥孔）、【Counterbored】（沉头孔）、【Countersunk】（锥孔）、【Counterdrilled】（菊花钻孔）。使用时，每变换一种孔的形式，对话框的右端的孔的形式图标就会变化一次，图标对应形式如图2.76所示。
图2.76 孔的形状

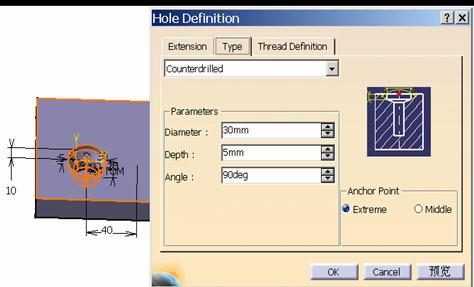

在下拉列表框中，选择【Counterdrilled】选项，在下边的【Parameters】选项内的【Diameter】文本框中输入30 mm ，在【<SPAN lang=EN-US>Depth】文本框中输入5 mm ，在【Angle】文本框中输入90度。如图2.77所示
