php小编新一推出了一篇简单步骤的文章，详细介绍了solidworks工程图插入中心符号线的方法。通过本文，读者可以轻松了解如何在solidworks中插入中心符号线，帮助他们提高工程图绘制的效率和准确性。

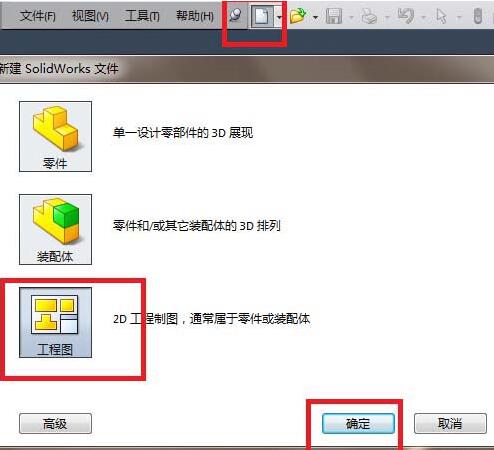

1、如图，打开Solidworks，新建一个工程图文件。具体操作见下图红色框选。

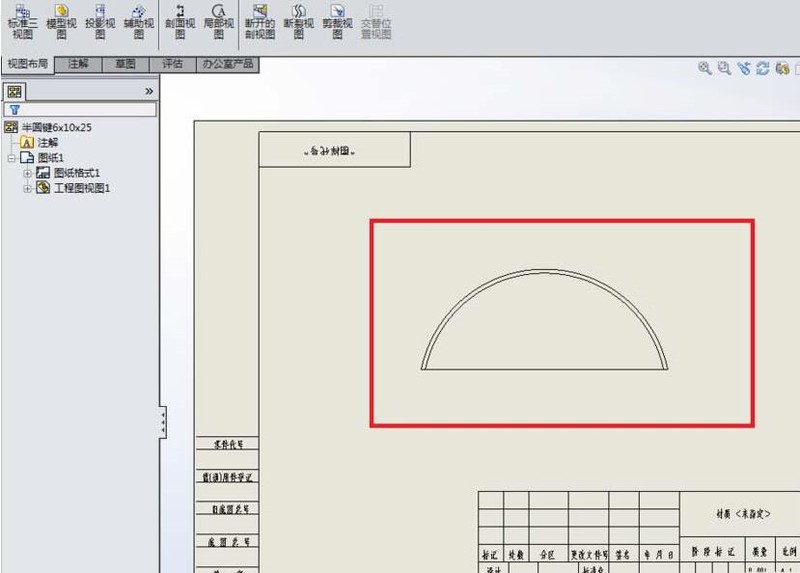

2、如图，新建的这个工程图中的圆弧是没有中心线的，更没有中心符号线，而我们要手动给它添加一个中心符号线。

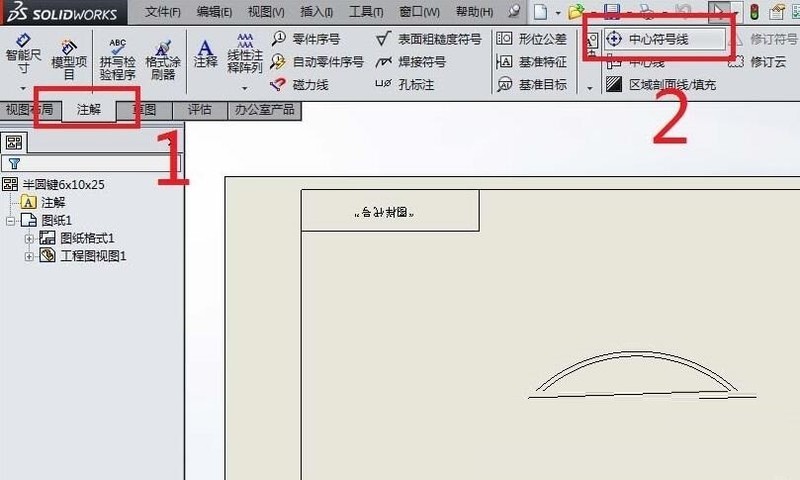

3、如图红色框选、红色数字。

1)点击【注解】，来到注解工具栏

2)找到【中心符号线】图标，点击它。

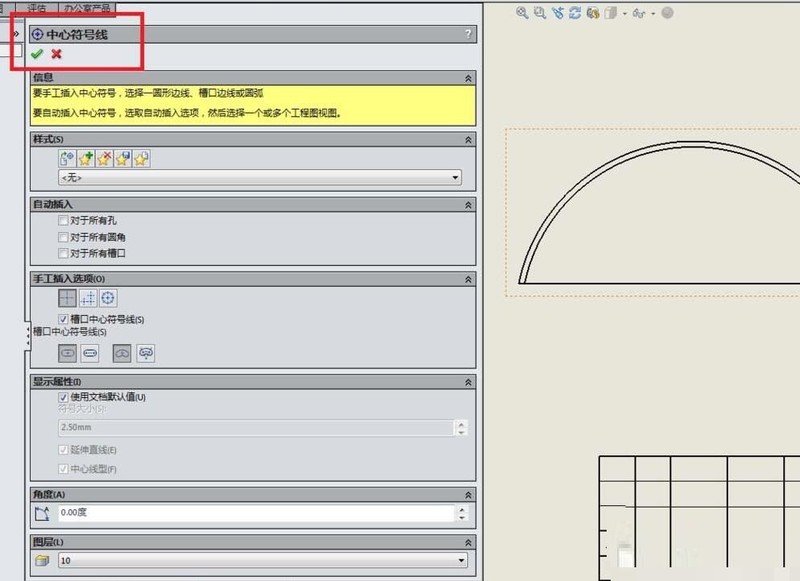

4、如图，弹出了【中心符号线】对话框，若没有特别的要求，那么对话框中的参数设置什么的都可以采用默认。

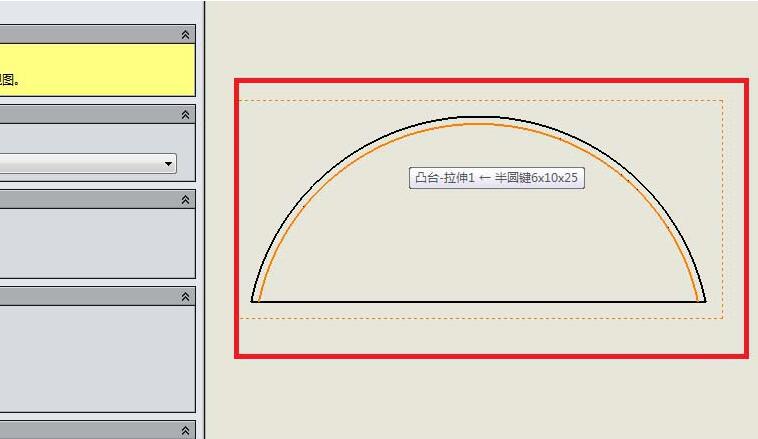

5、选择一个圆弧。如图红色框选所示，那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

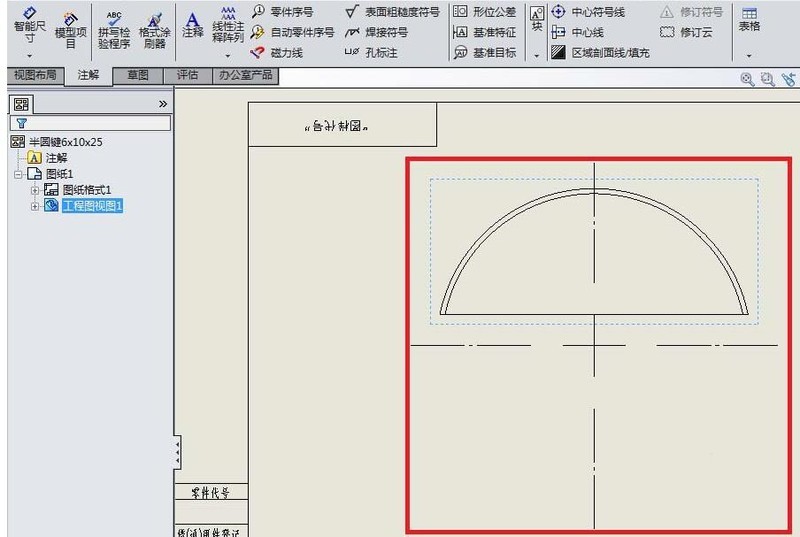

6、上一步刚刚选择完圆弧，这一步就如图所示，立马出现了中心符号线。

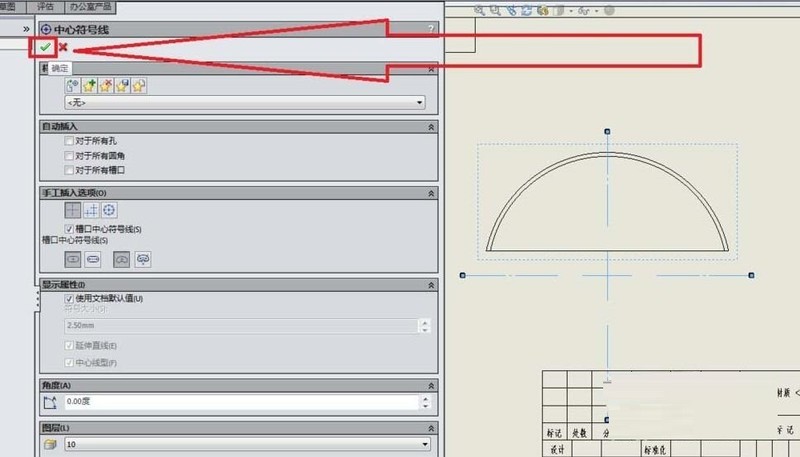

7、如图所示，点击【中心符号线】对话框左上角的√，完成中心符号线的添加操作。

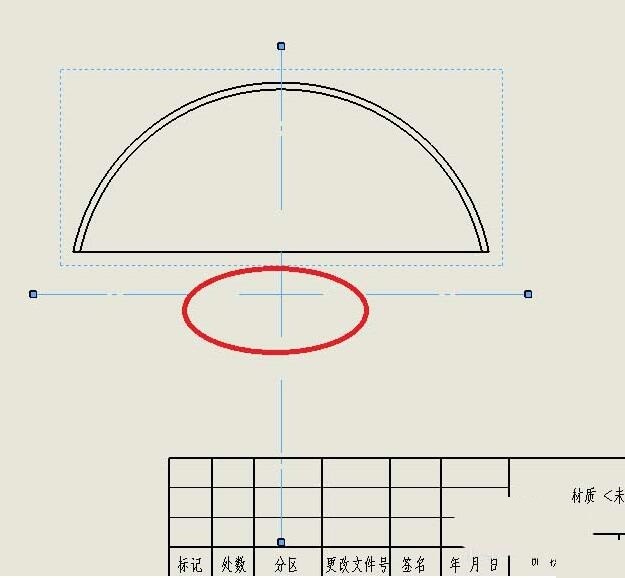

8、如图，成功的给我们刚刚选择的圆弧添加了一个中心符号线。

以上就是Solidworks工程图插入中心符号线的简单步骤的详细内容，更多请关注php中文网其它相关文章！
