Discover how to create a dynamic skeletal model in Pro/ENGINEER

产品的设计开发一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下的设计。骨架模型是Pro/ENGINEER自顶向下设计的一个强有力工具。下面介绍下运动型骨架模型的创建过程，四杆机构每个零件通过销钉连接。下面a，b,c,d分别代表每个零件。以下图中数字代表顺序。

proe5.0激活补丁 64位版 免费中文野火版

• 类型：3D制作类
• 大小：78.3KB
• 语言：简体中文
• 时间：2015-04-08

查看详情

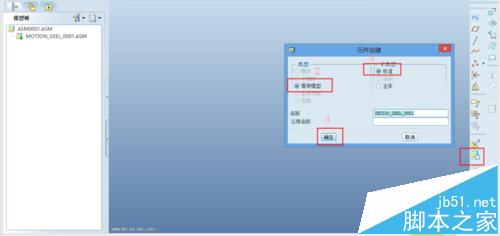

一、新建骨架模型，子类型 运动

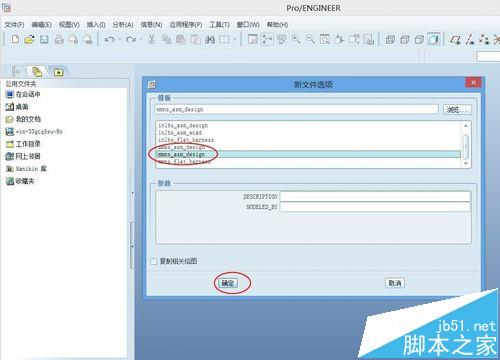

1、新建一个装配，去掉缺省，选择模板mmns_asm_design.asm

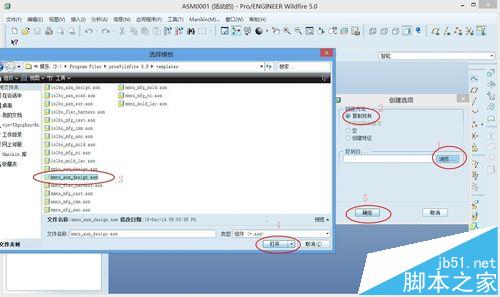

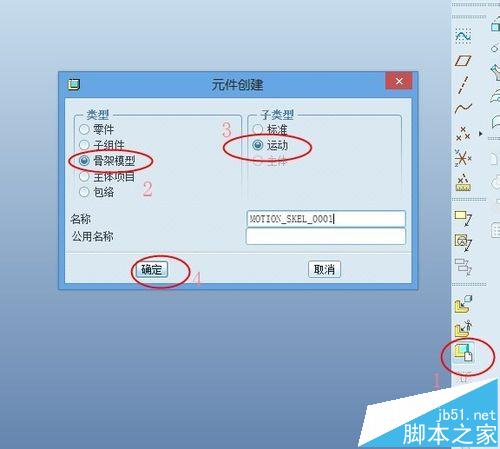

2、新建骨架模型  子类型选运动。再复制现有模板，模板在安装目录下templates里

例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_asm_design.asm

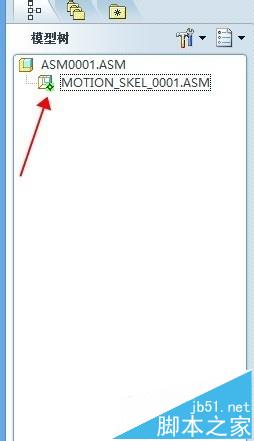

3、激活刚创建的运动骨架模型，激活状态，在右下角会显示绿色的十字形。

二、新建骨架模型，子类型 标准

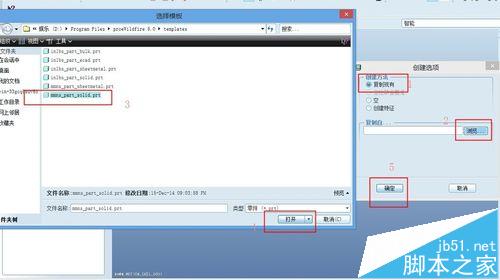

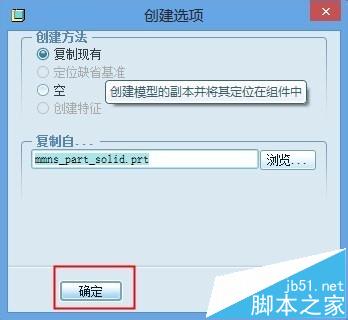

1、新建骨架模型  子类型选运动。再复制现有模板，模板在安装目录下templates里

例如我的D:\Program Files\proeWildfire 5.0\templates\mmns_part_solid.prt

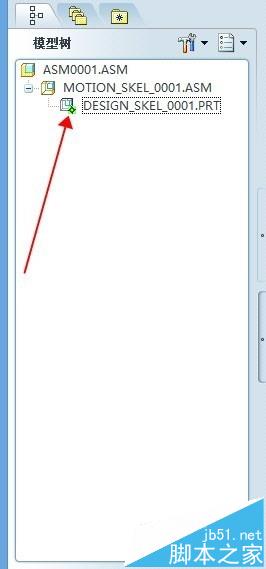

2、激活刚创建的标准骨架模型，激活状态，在右下角会显示绿色的十字形。

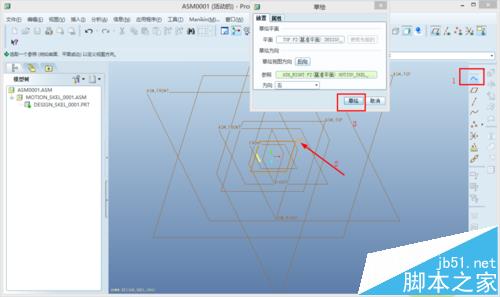

三、在标准骨架模型里绘制草绘四杆机构

1、进入草绘

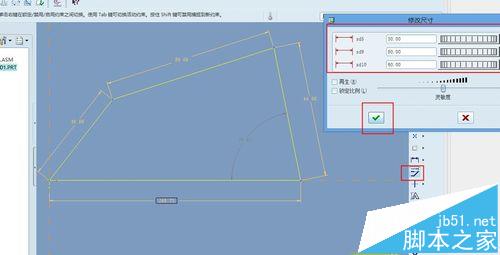

2、绘制四杆，输入数据30  80  60 100，完成草绘

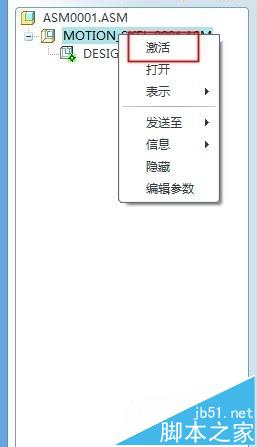

3、激活运动骨架模型

四、新建骨架模型，子类型 主体 （重复4次,分别创建a,b,c,d)

1、新建骨架模型，子类型 主体,复制现有模板，默认

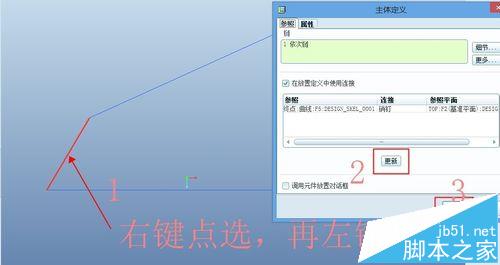

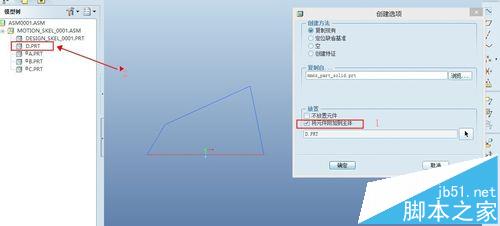

2、复制d杆骨架，选取不上，请用右键点选。

3、再重复上面4.1，再复制分别a,b,c。点更新后，会自动生成销钉连接

4、完成4杆运动骨架

五、新建四杆实体零件

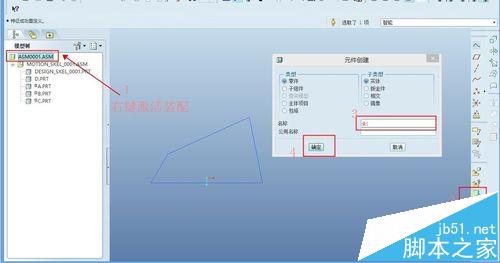

1、新建实体，把骨架附体

2、打开dd零件实体，参考骨架，拉伸实体零件
