Android后台堆叠设计要点与手机堆叠注意事项

折叠屏手机典型的技术挑战

折叠屏手机有众多优势，比如说他们的重量比较轻，然后它的显示面积比较大，这是未来的一个趋势。但是，它也有它的一些弱点，比如说对于折叠屏而言的话，我们怎么样去确保它具有颜值，又能去保证它的弯则疲劳寿命。对于铰链的设计而言，我们怎么样去防止铰链运动失效以及减少折痕。第三个的话，就是折叠屏手机里面的PCB版，怎么样去确保它的柔性，PCB板在弯折的时候，能够保证它的信号完整性以及电磁兼容的合规性要求。第四个的话就是柔性线缆的装配工艺，包装装配在手机上的线缆不脱落、不破损。

针对这些技术挑战，我们怎么样通过仿真和虚拟样机等手段来去促进技术创新，这是我们今天重点要去介绍的内容。

折叠屏手机技术难点1：多层OLED屏弯折应力及疲劳仿真

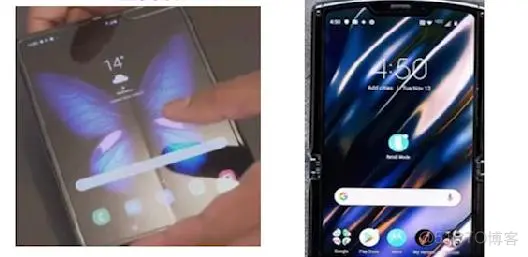

折叠屏手机大多数在使用之后，会有明显的折痕或者是损坏的情况。从这个图里面就可以看的比较清楚。如果说像屏幕出现外层的贴膜的翻起脱落，或者说同时出现黑屏等显示故障在就会严重的影响到大家的使用体验，所以对于厂家而言，怎么样去优先或者说在预研阶段来对方案进行一个比较好的评估，这是至关重要的。

对于达索系统SIMULIA仿真品牌而言的话，我们可以通过Abaqus和Isight来去对于折叠屏的应力和疲劳寿命进行组合选型的优化，达到快速的选型设计，进而达到节省开发周期及成本。

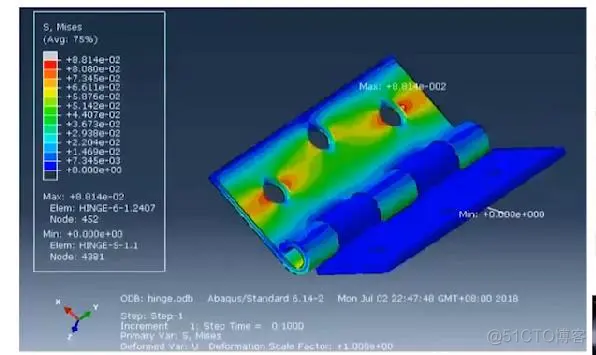

折叠屏手机技术难点2：仿真驱动铰链设计

对于铰链的设计，因为折叠屏手机这个概念已经出现有好几年了，实际上一些比较好用的方案，或者说一些性价比比较高的设计已经被很多公司注册了专利。对于后来者想在这上面去做一些方案的话，我们就需要帮助客户去突破一些专利的壁垒。

通过达索系统Abaqus和Simpack来快速验证新型方法，我们可以去对一些新型的铰链方案数据进行快速的验证，然后去迭代现有的设计，去突破专利的壁垒。

折叠屏手机技术难点3：柔性PCB板信号完整性/电磁兼容

对于折叠屏手机而言，手机折叠会导致PCB板或者线缆也需要进行弯折，进而影响到PCB板的一个信号完整性和电磁兼容，造成一系列的手机使用故障。

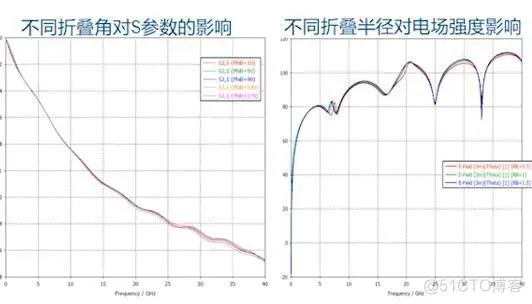

通过达索系统CST软件来解决的话，我们可以很好的去沿着某一些路径，或者沿着一个指定的那个弯折取率来对PCB板进行很方便的弯折，这样的话，我们就可以去评估不同折叠角度和折叠半径对信号完整性的影响。大家可以看一下下面这个是不同的折叠脚对s参数的影响，这个是不同的半径对电场强度的影响。
