原理图和PCB电路重用技巧，适用于A+B=C项目

电路一般都有电源、电源、MCU控制、外部接口芯等组成，有些项目本身对PCB尺寸、外壳、抗扰度、对外辐射等没有限制（不复杂，只需功能叠加、堆模块），那么是不是最好直接通过PCB进行叠加呢，这样减少重复布线的事情呢。这里提供了一种自己的实践方案。

基于软件的是Altium designer（AD）对上述构思尝试

1、本想ADevice sheet 实现，可能了解不够深用来下一言难尽，总结是PCB和原理图器件关联问题。

2、单一把两个工程原理图复制过来，PCB复制过来的，如两张原理图出现位号相同，还是可能会出现PCB和原理图器件关联问题，导致器件可能不在原先位置

既然都是出现原理图和PCB位号关联冲突问题，那么是否将原理图编码在复制前增加较长的尾缀，导入到PCB。在将这些处理后的原理图和PCB叠加，是否在关联上就能得到解决。

实际操作

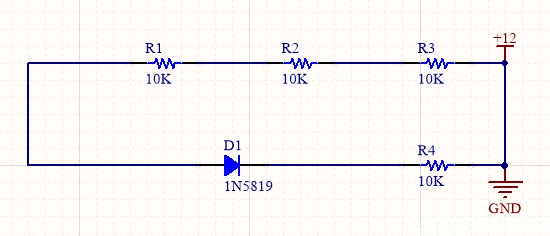

构建出工程AA，绘制原理图：AA和PCB：AA；（写完发现+12V和GND连在一起，严重的电源短路，原理图仅示意，示意）

   （写完发现+12V和GND连在一起，严重的电源短路，原理图仅示意，示意）

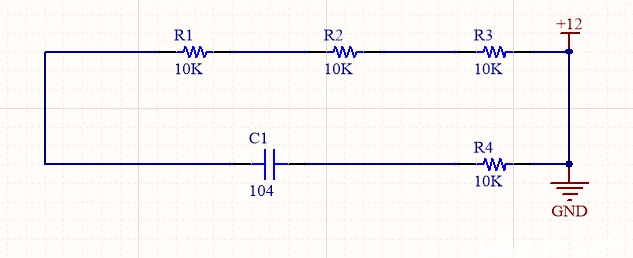

构建出工程BB，绘制原理图：BB和PCB：BB；（写完发现+12V和GND连在一起，严重的电源短路，原理图仅示意，示意）

   （写完发现+12V和GND连在一起，严重的电源短路，原理图仅示意，示意）


新建所需的工程CC，新建PCB：CC。

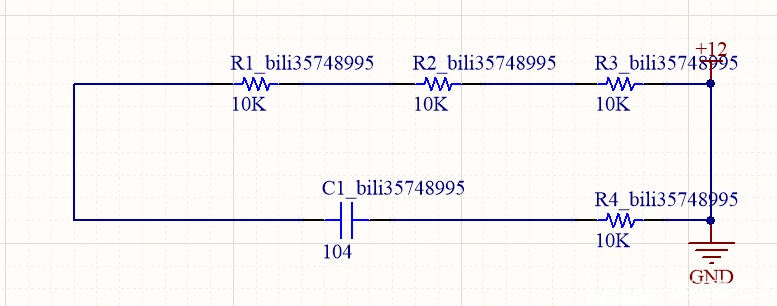

将原理图AA预处理，通过查找相似对象，给位号增加特殊后缀如bili35748995，详见参考资料的批量增加后缀。( value >> "Smart Edit">>Formula>>!+'_bili35748995')

   （写完发现+12V和GND连在一起，严重的电源短路，原理图仅示意，示意）

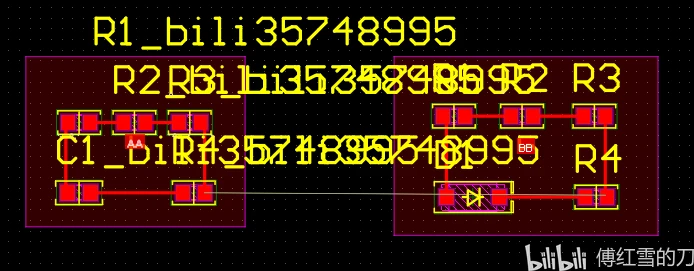

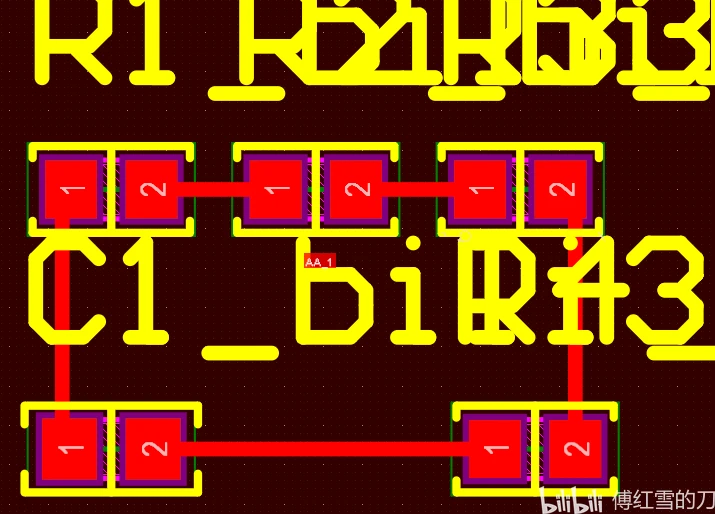

重新将原理图AA导入PCB：AA，导入器件复制到PCB：CC，粘贴可用Edit>>Paste Special，可对网络标签等参数进行保留，一般复制的话网络标记是没有的。

同样结合情况对其他的原理图和PCB采用特殊字符串的标记。标记完毕将原理图：

AA和原理图：BB ，通过原理图编辑器内复制、复制文件等方法放到新建工程CC。

  （注意采用原理图编辑器内复制，建议先设置让“自动复位原理图的位号”的功能失效）

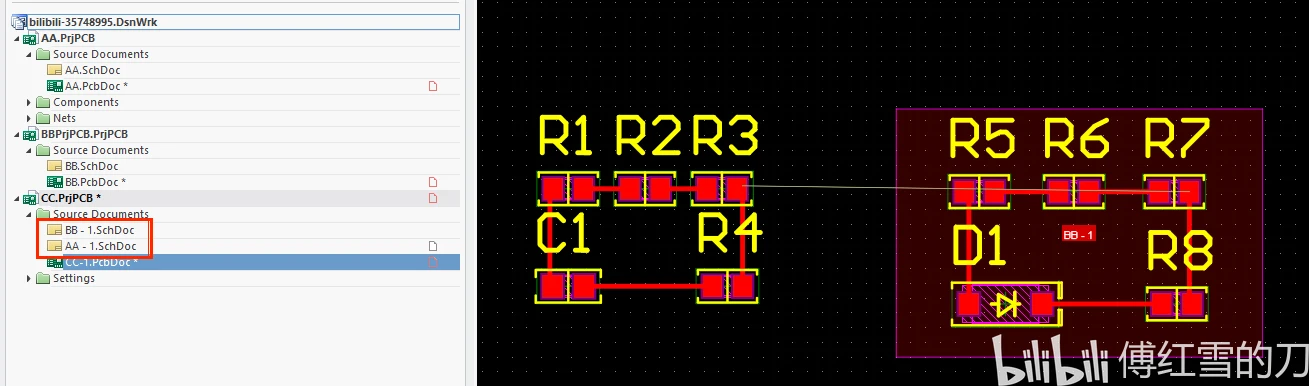

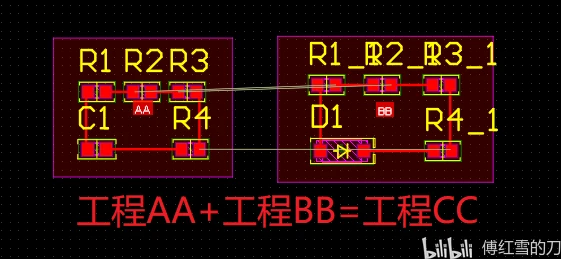

同理AA和BB的PCB均复制到PCB：CC内部，

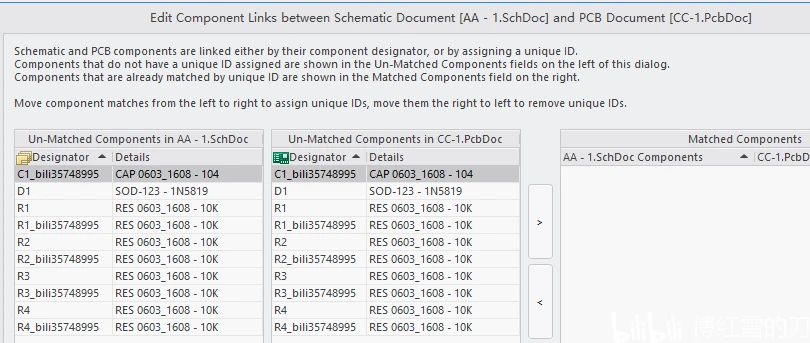

这样导入或手动建立component link的过程，由于特别位号的标识，关联成功，没有肉眼可见的麻烦。

  （注意component link只在PCB编辑器使能，原理图编辑是灰色；）

  （注意元件链接是原理图元件与PCB封装之间的链接，在剪切和粘贴原理图元件会断开，链接需要重新链接）

导入重新建立原理图AA和原理BB对PCB：CC的新关联，由于之前的位号太长不容易查看，可对位号进行批量的复位，重新标号和导入。

如复位了原理图的位号，可能会有点麻烦的事情的需要处理：

1、上面由于原理图改名的关系的导致，ROOM发现了移动，只能说重新添加。

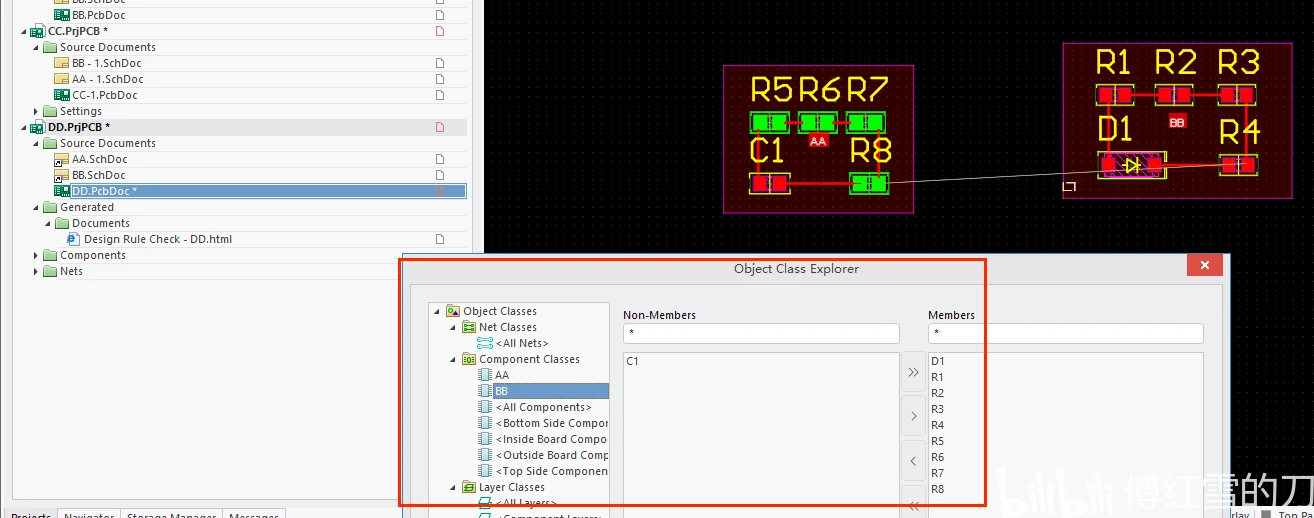

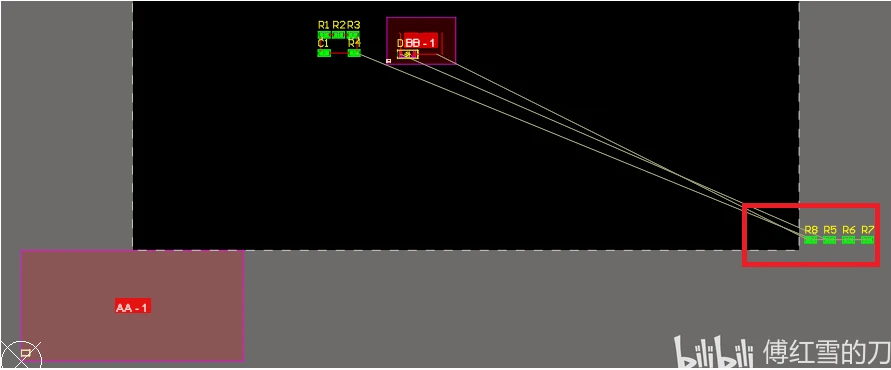

2、这里还有可能遇到由于room空间多关联的麻烦，原理图没改名字，复位器件后Room出现多关联器件的麻烦，比如下图一些操作ROOM BB关联上了ROOM AA，这种比如移动ROOM就会带动其他的区域内的移动。（PCB编辑器 Design>> Classes componet classes 查看到ROOM的名称所关联的器件）

当然这里也可用board level annotate将PCB标记与原理图的标记切割，毕竟原理图和PCB是通过Unique ids关联的，但是为啥18版本看不懂它这哪里的，也查不到此属性在哪里的啊！
