在执行原理图导入PCB操作之前，通常需要对原理图封装的完整性进行检查，以确保所有的元件都存在封装或者路径匹配好，以避免出现无法导入或者导入不完全的情况。

8.1.1 封装的添加、删除与编辑

（1）对于封装检查，一个一个地去检查是非常麻烦的，Altium Designer提供一个集中管理元件的功能。执行菜单命令“工具-封装管理器”，如图8-1所示，进入封装管理器，可以查看及管理所有元件的封装信息。

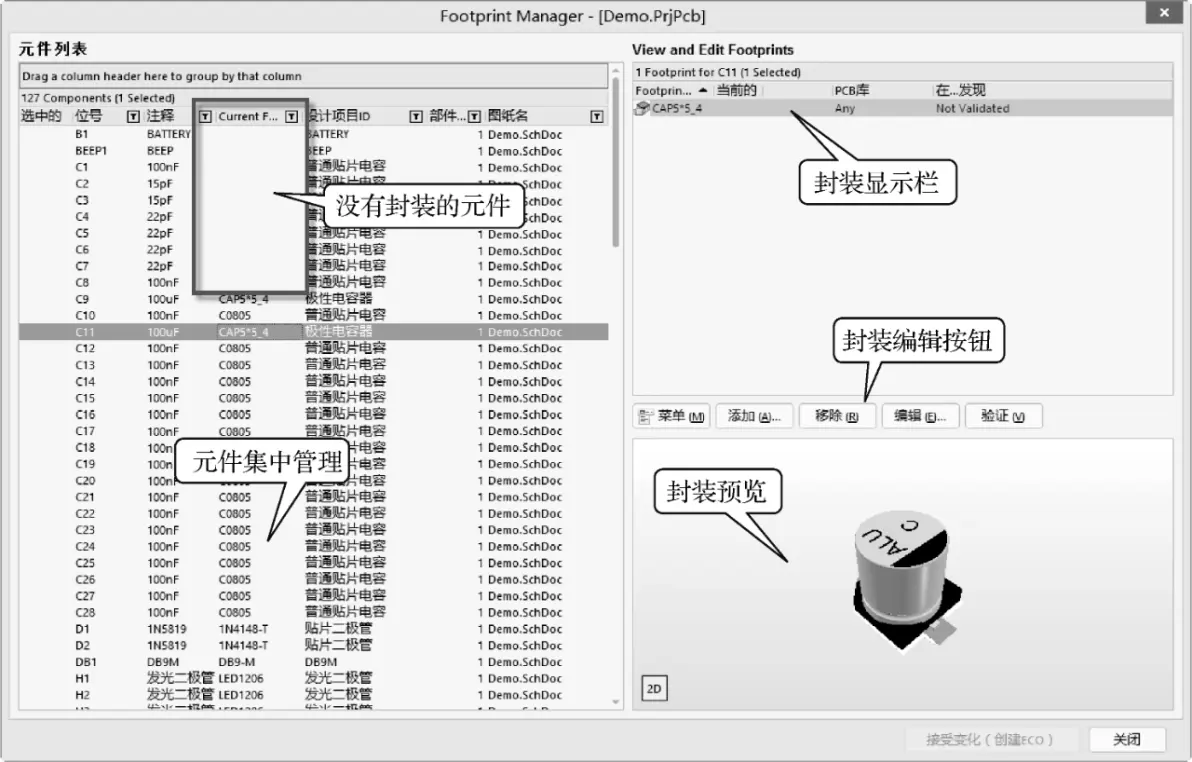

（2）在如图8-2所示的封装管理器中，原理图中涉及的元件都在“元件列表”里面进行了显示，单击“Current Footprint”，可对同类型的封装进行集中排序，方便设计者按照封装类型去检查封装的完整性，若某个元件没有添加封装，会优先在前排显示处理。

如果选中元件没有封装，可以在右侧按“添加”按钮添加新的封装。添加方法可以参考前面封装创建的内容。

图8-2 封装的检查与操作

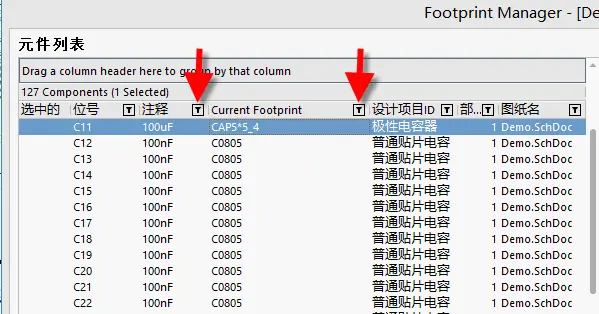

（3）在封装管理器中，可以对一个或多个元件进行封装的添加、删除、编辑等操作，同时可以通过注释值筛选，局部或全局更改（或添加）同类型元件封装名，如图8-3所示。

图8-3 通过注释值筛选同类型元件

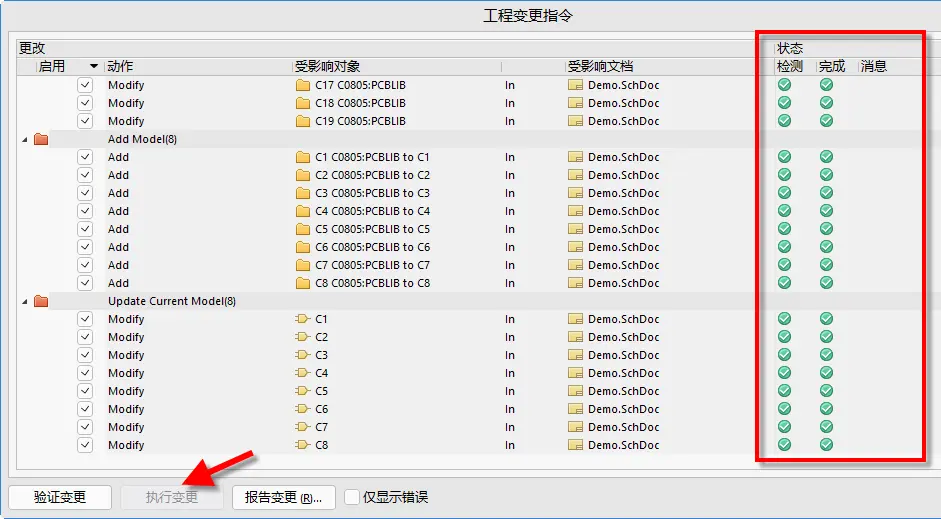

（4）对封装进行完编辑或添加等操作之后，按右下角的“接受变化（创建ECO）”按钮，在所得到的对话框中，对更新内容单击“执行变更”按钮，更新到原理图当中，如图8-4所示。

图8-4 更新封装信息

库路径的全局指定

很多原理图工程师喜欢从系统自带库或者自己积累的PCB库中调用封装，将原理图关联的封装指定在本地某个文件路径下面，但是当移动工程到另外一台电脑上时，由于另外一台电脑不存在指定路径下的库，原理图元件就没办法识别匹配到PCB库了，需要同时复制PCB库来重新指定路径，让其相关联。

这个时候同样存在一个问题，就是效率问题。是一个一个改，还是可以统一改掉？这里同样需要用到封装管理器。

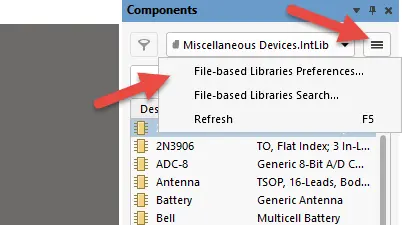

（1）在指定库路径前，要移除PCB中已关联的系统库。打开PCB设计交互界面，在右下角执行命令“Panels-Components”，进入“Components”面板，执行如图8-5所示的图标命令，选择“File-based Libraries Preferences...”，进入集成库安装界面。

图8-5 “Components”面板

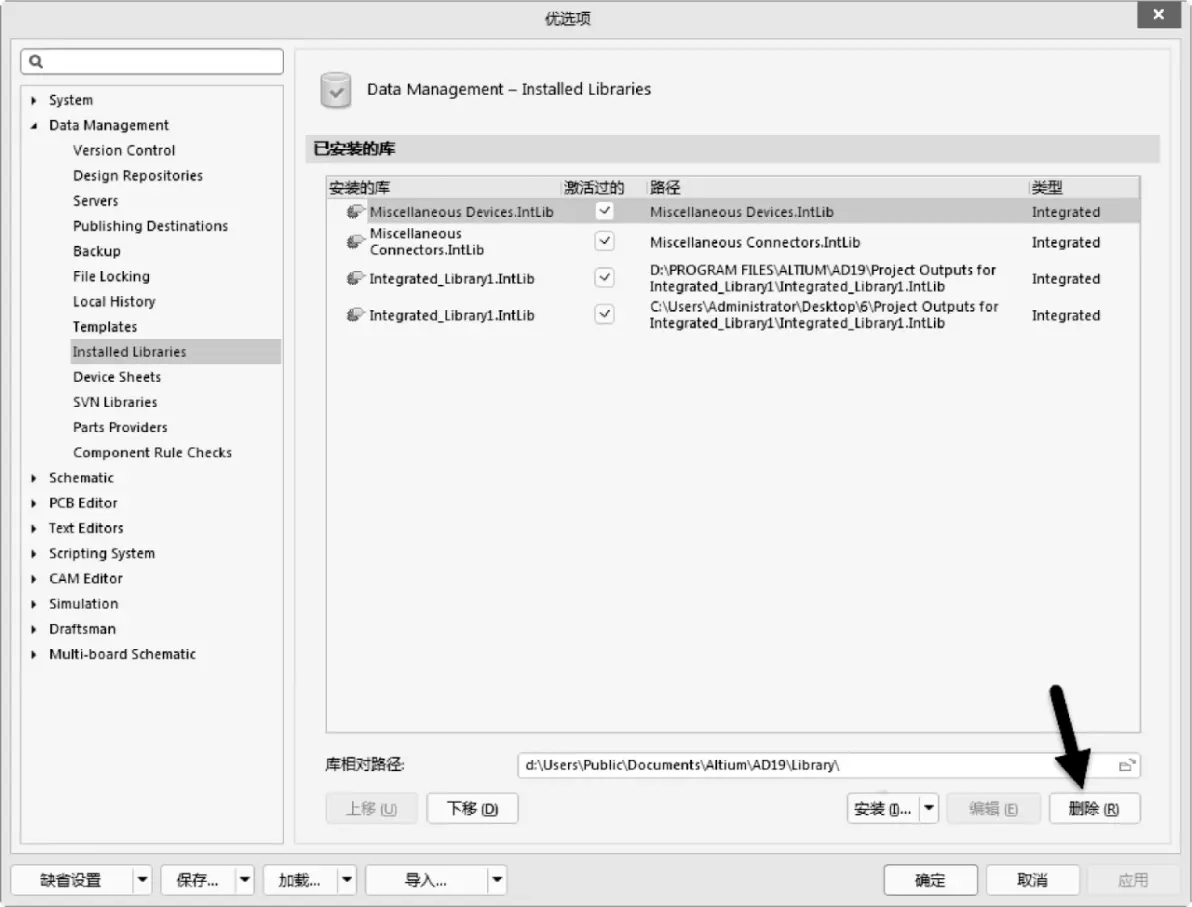

（2）在如图8-6所示的集成库安装界面中，选择“安装的库”下的所有库，再单击“删除”按钮，完成已关联系统库的移除操作。

图8-6 已关联系统库的移除

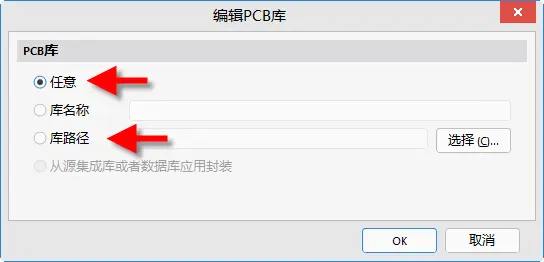

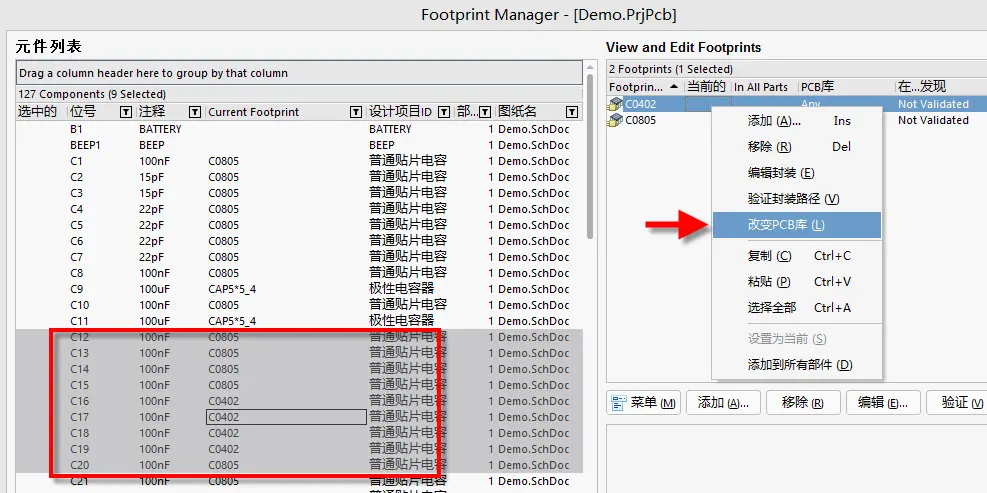

（3）执行菜单命令“工具-封装管理器”，进入封装管理器，全选左框中所有元件和右框中所有封装名，在右框中单击鼠标右键，选择下拉菜单中的“改变PCB库”命令，如图8-7所示，在如图8-8所示的匹配路径对话框中，选择“任意”项，可以实现工程目录下多个PCB库的任意匹配，或者可以选择“库路径”项，选择指定的路径。
