数字时钟计数器Verilog HDL描述与仿真

主题

Verilog HDL设计代码

登录后复制

//数字时钟计数器
module digital_clock(hour,min,sec,clk,rst_n,en);

input clk,rst_n,en;
output[7:0] hour, min, sec;

wire co_sec1,co_sec,co_min,co_min1;

counter60 u1(.clk(clk), .rst_n(rst_n), .en(en), .dout(sec), .co(co_sec1));
and u2(co_sec,en,co_sec1);
counter60 u3(.clk(clk), .rst_n(rst_n), .en(co_sec), .dout(min), .co(co_min1));
and u4(co_min,co_sec,co_min1);
counter24 u5(.clk(clk), .rst_n(rst_n), .en(co_min), .dout(hour));

endmodule

//模60计数器模块
module counter60(clk, rst_n, en, dout, co);
	input clk, rst_n, en;
	output co;
	output [7:0] dout;
	wire co10_1, co10, co6;
	wire [3:0] dout10, dout6;
	count10 U1(.clk(clk), .rst_n(rst_n), .en(en), .dout(dout10), .co(co10_1));
	count6 U2(.clk(clk), .rst_n(rst_n), .en(co10), .dout(dout6), .co(co6));
	and U3(co, co10, co6);
	and U4(co10, en, co10_1);
	assign dout = {dout6, dout10};
endmodule

//模10计数器
module count10(clk, rst_n, en, dout, co);
	input clk, rst_n, en;
	output co;
	output [3:0] dout;
	reg [3:0] dout;

	always @ (posedge clk or negedge rst_n)
		begin
			if(!rst_n)
				dout <= 4'b0000;
			else if(en == 1'b1)
				begin
					if(dout == 4'b1001)
						dout <= 4'b0000;
					else
						dout <= dout + 1'b1;
				end
			else
				dout <= dout;
		end

	assign co = dout[0] & dout[3];
endmodule

//模6计数器
module count6(clk, rst_n, en, dout, co);
	input clk, rst_n, en;
	output co;
	output [3:0] dout;
	reg [3:0] dout;
	always @(posedge clk or negedge rst_n)
		begin
		if(!rst_n)
			dout <= 4'b0000;
		else if(en == 1'b1)
			begin
				if(dout == 4'b0101)
					dout <= 4'b0000;
				else
					dout <= dout + 1;
			end
		else
			dout <= dout;
		end
	assign co = dout[0] & dout[2];
endmodule


//8421BCD码计数器,模24
module counter24(clk, rst_n, en, dout);

input clk, rst_n, en;
output[7:0] dout;
reg[7:0] dout;

always@(posedge clk or negedge rst_n)          //异步复位
begin
	if(!rst_n)       //复位信号有效时,输出清零
		dout <= 8'b00000000;
	else if(en == 1'b0)   //计数使能无效时,输出不变
		dout <= dout;
	else if( (dout[7:4] == 4'b0010)&&(dout[3:0] == 4'b0011) )  //计数达到23时,输出清零
		dout <= 8'b00000000;
	else if(dout[3:0] == 4'b1001)       //低位达到9时,低位清零,高位加1
	begin
		dout[3:0] <= 4'b0000;
		dout[7:4] <= dout[7:4] + 1'b1;
	end
	else                     //上述情况都没有发生,则高位不变,低位加1
	begin
		dout[7:4] <= dout[7:4];
		dout[3:0] <= dout[3:0] + 1'b1;
	end

end


endmodule


测试代码

登录后复制

//数字时钟计数器的测试代码
module digital_clock_tb;

reg clk,rst_n,en;
wire[7:0] hour,min,sec;

always
begin
	#1 clk = ~clk;
end

initial
begin
	clk = 1'b0;
	rst_n = 1'b0;
	en = 1'b0;

	#3 rst_n = 1'b1; en = 1'b1;

end

digital_clock u0(.clk(clk),.rst_n(rst_n),.en(en),.hour(hour),.min(min),.sec(sec));


endmodule


我建议看完我的前几篇博文再看这篇,因为这篇博文的模块都是调用前面的,且我都疲惫了,懒着写注释了。

我的测试代码很简单,就是让它计数而已,计数看看对不对。

仿真波形

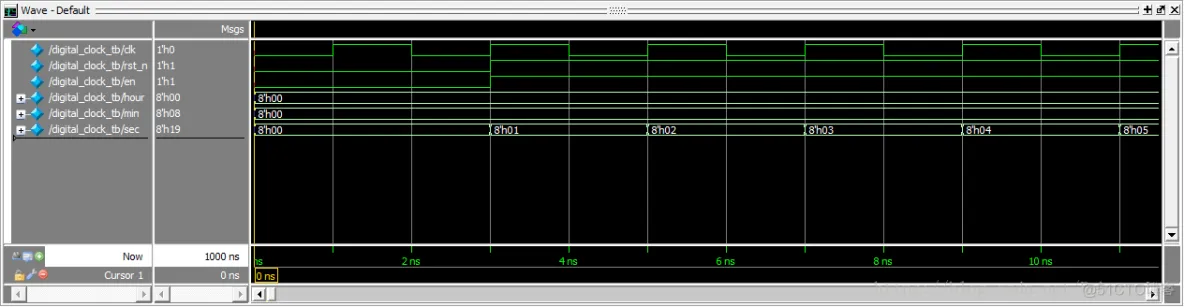

贴出来第一张是为了看开头部分仿真图

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_git

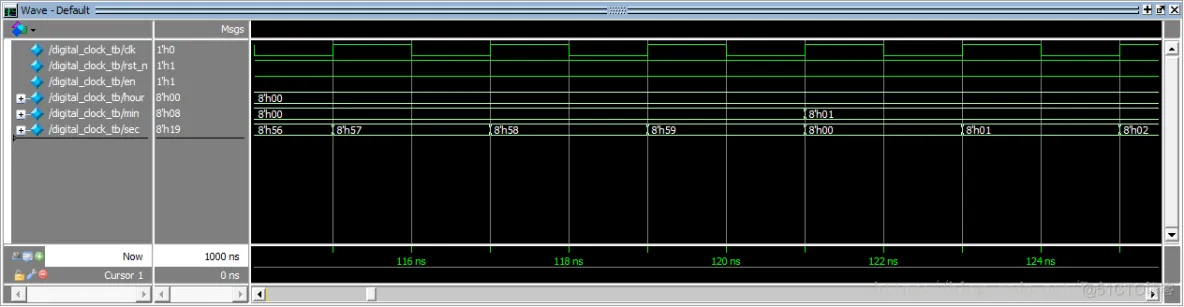

然后就是秒计数到59,分加1:

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_异步复位_02

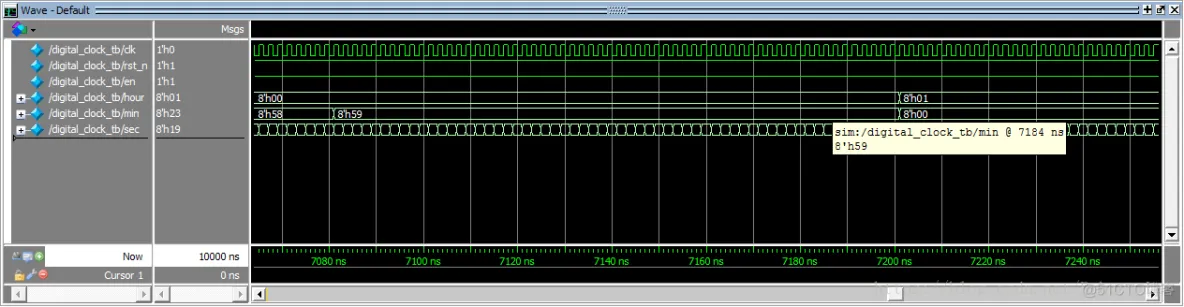

再者就是分计数到59,时加1:

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_级联_03

可见,设计功能正确。

ISE中综合

RTL Schematic

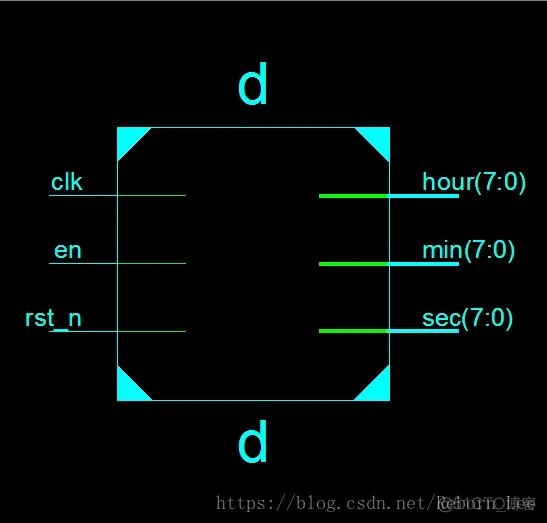

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_git_04

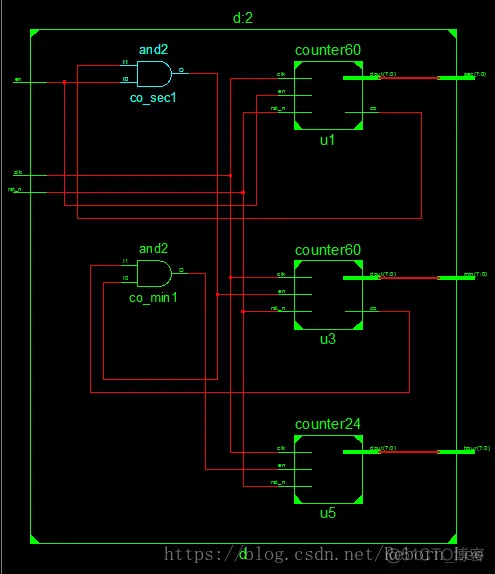

展开

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_sed_05

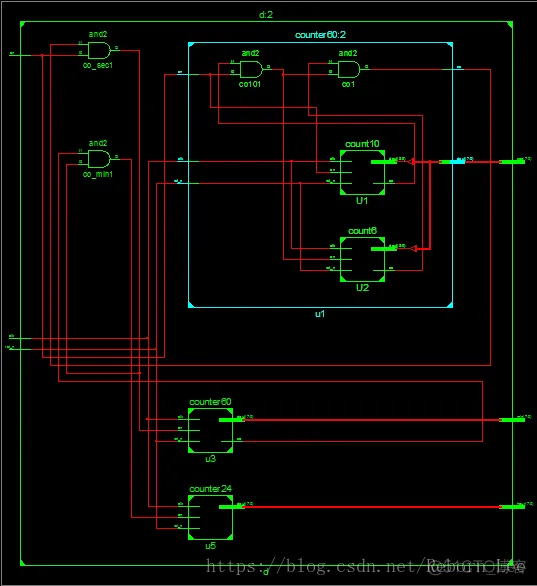

再展开

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_git_06

可见,从这个过程中,知道一个大的模块是由各个小的模块组成的,不在赘述了。

Technology Schematic

数字时钟计数器(Verilog HDL语言描述)(仿真和综合)_数字时钟_07

这个图是FPGA中的电路图,已经看不清楚了,没关系,仅供参考,也不是给你细看的,它体现了FPGA内部这个电路是如何构成的,是由FPGA的LUT以及其他原件,它特有的方式实现了各种电路,可见是很强大了。
