ModelSim仿真小窍门分享

Modesim 常用仿真小技巧

1 信号归类

选中需要归类的信号，右击选择group,然后命名

取消group，右击group名，然后选择Ungroup

2 信号测量

有时我们需要测量modelsim仿真出来的某一段波形的仿真时长，直接使用鼠标拖拽标线不容易准确到达信号的上升沿或者下降沿。

首先选中所要测量的信号，在点击到上升沿位置，这时位置不是很准确。然后再点击Find Next Transition, 这时可以找到准确的信号变化边沿。

然后再增加下一条标线，点击Insert Cursor

3 将时间转化为频率显示

右键上图红色框位置。

如下图所示，选择Grid , Timeline & Cursor Control…

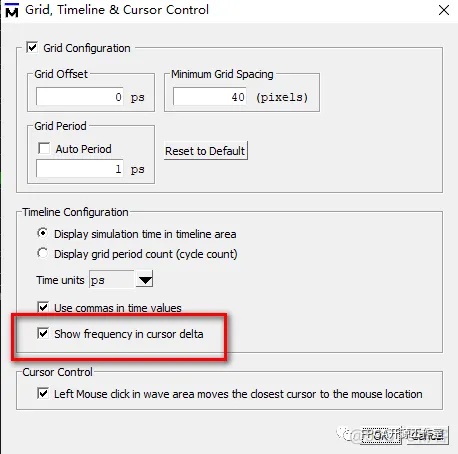

如下图所示，选择show frequency in cursor delta 然后OK

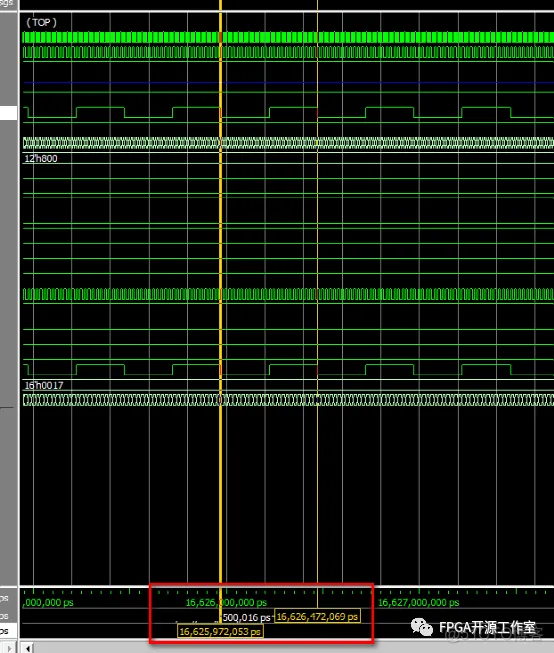

最后时间变频率显示。

4 信号的数字变模拟信号显示

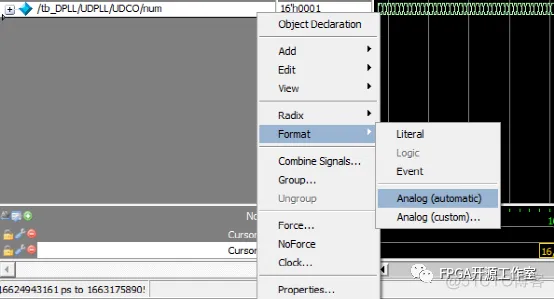

选择需要观测的信号，然后右键->Format->Analog(automatic)。

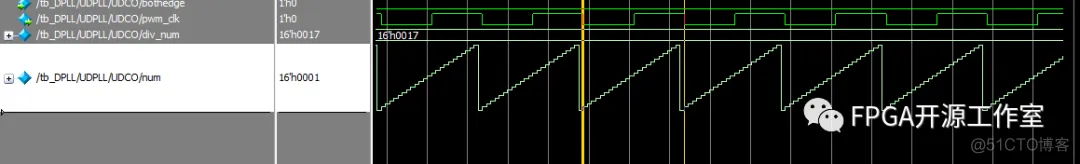

需要变回数字信号可点击Format->Literal。
