MATLAB的MEX文件编写和调试1. MEX的编写格式
写MEX程序其实就是写一个DLL程序，所以你可以使用C，C++，Fortran等多种编程语言来写。
编写MEX程序的编辑器可以使用MATLAB的代码编辑器，也可使用自己的C++编辑器，如VS2008等。
用MATLAB的编辑器的好处是，MEX函数会加粗高亮显示，这给程序编写带来便利，可惜无法动态调试。如用VC即可编译也可调试，比较方便。mex的编译结果实际上就是一个带输出函数mexFunction 的dll文件，所以会用VC编写和调试dll，就会用VC编写和调试MEX程序。
#include "mex.h"
void mexFunction(int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[] )
{
}
四个参数分别用来输出和输入数据: nlhs 输出参数个数，plhs 输出参数指针 (nrhs和prhs是输入参数相关的)。
注意: 我们对输出和输入参数的操作都是通过指针的方式进行的。(这点很容易理解，因为我们的计算结果是需要传递给MATLAB的，实际上我们传递的不是数据，而是指针。MATLAB可以通过这些指针，访问内存中的数据。)
对输入数据进行操作，需要通过MEX函数mxGetPr 得到数据的指针地址。 mxGetM 和 mxGetN 得到矩阵数据的行和列 (返回整数)。对于实矩阵，我们可以定义 double *M; 来对实矩阵数据操作(不过似乎是，plhs, prhs都是指向double类型的指针，所以下面的这个M等，都要定义成double*类型的)。如:
double *M;
int m, n;
M = mxGetPr(prhs[0]); // 指针指向第一个参数的数据地址
m = mxGetM(prhs[0]);
n = mxGetN(prhs[0]);
需要注意的是，MATLAB矩阵数据的存储顺序是"从上到下，从左到右"。也就是说对于MATLAB的m x n的矩阵A。 A(1,1) 就是 *M，A(2,1) 就是 *(M+1) ，以此类推，A(i, j) 就是 *(M + m*(j-1) + (i-1)).
注意: MATLAB的指标从1开始，C的指标从0开始。
对于输出数据，我们需要首先分配内存空间，有专门的mex函数可以使用，如:
plhs[0] = mxCreateDoubleMatrix(m, n, mxREAL); //生成m x n 的实矩阵。
同输入数据一样，要对输出数据操作，我们也需要一个指向数据的指针变量，如
double *A;
A = mxGetPr( plhs[0]);
下面介绍一下如何使用VS2008编写MEX并编译调试。2. VC中编写MEX

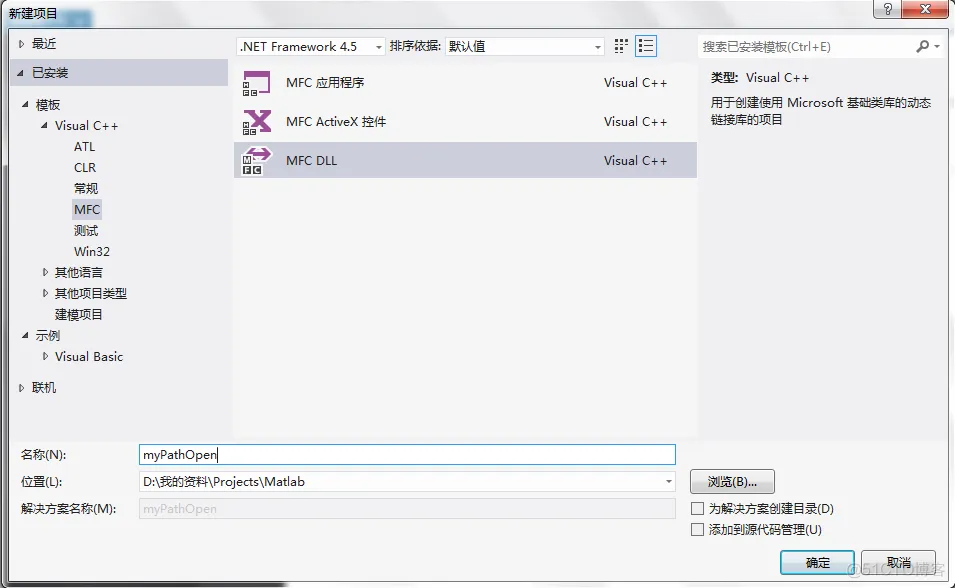

打开Visual Studio 2008/2010/2012/2013, 新建项目, 选择MFC DLL.
打开项目属性配置页，选择配置属性目录，然后分别进行如下操作
VC++目录 -> 包含目录 加入MATLAB安装目录下的 \extern\include 路径。
VC++目录 -> 库目录 加入MATLAB的 \extern\lib\win32\microsoft 路径。
连接器 -> 输入 -> 附加依赖项 输入libmx.lib libeng.lib libmat.lib libmex.lib
在项目源文件的. def 中EXPORTS段加入mexFunction， 如:
EXPORTS ; 此处可以是显式导出 mexFunction
项目文件中新建一个C++文件 如 mexproc.cpp，里面按前面介绍的格式编写代码即可。
像编译其他程序那样直接编译即可，成功会生成dll文件。如果编译链接时出错，根据错误提示，检查一下lib和h的路径是否正确，有无缺少lib文件，代码是否有语法错误等。3. VC中调试MEX
要调试MEX程序就要先编译，再调用它。所以我们需要在MATLAB中调用这个函数，并在VC的MEX程序相应位置处下断点即可。调用的函数名就是dll的主文件名，你可以根据自己的需要改名。
我们用mymexfun.dll为例，先在VC的 mexFunction 函数代码段开始处F9下断。然后Ctrl+Alt+P附加MATLAB.exe进程。这样就可以运行命令调试程序了。我们可以在MATLAB的命令行里输入命令:
[输出变量] = mymexfun(输入变量)
程序一旦被调用，就会被断在我们的断点处。接着你就可以像调试C++程序那样调试MEX程序了。(如果命令找不到，检查一下matlab当前路径，和path路径。)
在MATLAB中编译MEX可以输入: mex 文件名.cpp
MATLAB上编译MEX时，你可以选择不同的编译器如lc, gcc等。也可以在编译时附加lib和h文件。关于mex的命令详解请参考MATLAB帮助文档。
资料二 深入
在使用MATLAB编译C/C++代码时，C/C++代码中要使用一个mexFunction函数，那么这个函数是如何定义，在编译时又是如何实现的呢？下面我将使用实例进行说明。
如一个简单的函数：
double add(double x, double y)
{
return x + y;
}
mexFunction的定义为：
void mexFunction(int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[])
{
}
可以看到，mexFunction是没返回值的，它不是通过返回值把结果传回Matlab的，而是通过对参数plhs的赋值。mexFunction的四个参数皆是说明Matlab调用MEX文件时的具体信息，如这样调用函数时：
>> b = 1.1; c = 2.2;
>> a = add(b, c)
mexFunction四个参数的意思为：
nlhs = 1，说明调用语句左手面（lhs－left hand side）有一个变量，即a。
nrhs = 2，说明调用语句右手面（rhs－right hand side）有两个自变量，即b和c。
plhs是一个数组，其内容为指针，该指针指向数据类型mxArray。因为现在左手面只有一个变量，即该数组只有一个指针，plhs[0]指向的结果会赋值给a。
prhs和plhs类似,因为右手面有两个自变量，即该数组有两个指针，prhs[0]指向了b，prhs[1]指向了c。要注意prhs是const的指针数组，即不能改变其指向内容。
因为Matlab最基本的单元为array，无论是什么类型也好，如有double array、 cell array、 struct array……所以a,b,c都是array，b = 1.1便是一个1x1的double array。而在C语言中，Matlab的array使用mxArray类型来表示。所以就不难明白为什么plhs和prhs都是指向mxArray类型的指针数组。
完整的add.c如下：
#include "mex.h"//使用mex文件必须包含头文件//执行具体工作的C函数double add(double x, double y){ return x+y;}//MEX文件接口函数void mexFunction(int nlhs, mxArray *plhs[], int nrhs, mxArray *prhs[]){ double *a; double b,c; plhs[0]=mxCreateDoubleMatrix(1,1,mxREAL); a=mxGetPr(plhs[0]);//得到第一个接收输出变量的地址 b=*(mxGetPr(prhs[0])); c=*(mxGetPr(prhs[1])); *a=add(b,c);}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.
mexFunction的内容是什么意思呢？我们知道，如果这样调用函数时：
>> output = add(1.1, 2.2);
在未涉及具体的计算时，output的值是未知的，是未赋值的。所以在具体的程序中，我们建立一个1x1的实double矩阵（使用 mxCreateDoubleMatrix函数，其返回指向刚建立的mxArray的指针），然后令plhs[0]指向它。接着令指针a指向plhs [0]所指向的mxArray的第一个元素（使用mxGetPr函数，返回指向mxArray的首元素的指针）。同样地，我们把prhs[0]和prhs [1]所指向的元素（即1.1和2.2）取出来赋给b和c。于是我们可以把b和c作自变量传给函数add，得出给果赋给指针a所指向的mxArray中的元素。因为a是指向plhs[0]所指向的mxArray的元素，所以最后作输出时，plhs[0]所指向的mxArray赋值给output，则 output便是已计算好的结果了。
实际上mexFunction是没有这么简单的，我们要对用户的输入自变量的个数和类型进行测试，以确保输入正确。如在add函数的例子中，用户输入char array便是一种错误了。
从上面的讲述中我们总结出，MEX文件实现了一种接口，把C语言中的计算结果适当地返回给Matlab罢了。当我们已经有用C编写的大型程序时，大可不必在 Matlab里重写，只写个接口，做成MEX文件就成了。另外，在Matlab程序中的部份计算瓶颈（如循环），可通过MEX文件用C语言实现，以提高计算速度。
一个简单的MEX文件例子：用m文件建立一个1000×1000的Hilbert矩阵。
% mextest.m1.ticm=1000;n=1000;a=zeros(m,n);for i=1:1000 for j=1:1000 a(i,j)=1/(i+j); endendtoc1.2.3.4.5.6.7.8.9.10.在matlab中新建一个Matlab_1.cpp 文件并输入以下程序：
#include "mex.h" //该函数是mexfunction调用的唯一一个计算子程序void hilb(double *y,int n){ int i,j; for(i=0;i<n;i++) for(j=0;j<n;j++) *(y+j+i*n)=1/((double)i+(double)j+1);}void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[]){ double x,*y; int n; if (nrhs!=1) mexErrMsgTxt("One inputs required."); if (nlhs != 1) mexErrMsgTxt("One output required."); if (!mxIsDouble(prhs[0])||mxGetN(prhs[0])*mxGetM(prhs[0])!=1) mexErrMsgTxt("Input must be scalars."); x=mxGetScalar(prhs[0]); plhs[0]=mxCreateDoubleMatrix(x, x, mxREAL); n=mxGetM(plhs[0]); y=mxGetPr(plhs[0]); hilb(y, n);}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.
该程序是一个C语言程序，它也实现了建立Hilbert矩阵的功能。在MATLAB命令窗口输入以下命令：mex Matlab_1.cpp，即可编译成功。进入该文件夹，会发现多了一个文件：Matlab_1.mexw32，其中Matlab_1.mexw32即是MEX文件。运行下面程序：
tica=Matlab_1(1000);toc1.2.3.由上面实验看出，同样功能的MEX文件比m文件快得多。
MEX文件的组成与参数
MEX文件的源代码一般由两部分组成：
(1)计算过程。该过程包含了MEX文件实现计算功能的代码，是标准的C语言子程序。
(2)入口过程。该过程提供计算过程与MATLAB之间的接口，以入口函数mxFunction实现。在该过程中，通常所做的工作是检测输入、输出参数个数和类型的正确性，然后利用mx-函数得到MATLAB传递过来的变量(比如矩阵的维数、向量的地址等)，传递给计算过程。
MEX文件的计算过程和入口过程也可以合并在一起。但不管那种情况，都要包含#include "mex.h"，以保证入口点和接口过程的正确声明。注意，入口过程的名称必须是mexFunction，并且包含四个参数，即：
void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[])
其中，参数nlhs和nrhs表示MATLAB在调用该MEX文件时等式左端和右端变量的个数，例如在MATLAB命令窗口中输入以下命令：
[a,b,c]=Matlab_1(d,e,f,g)
则nlhs为3，nrhs为4。
MATLAB在调用MEX文件时，输入和输出参数保存在两个mxArray*类型的指针数组中，分别为prhs[]和plhs[]。prhs[0]表示第一个输入参数，prhs[1]表示第二个输入参数，…，以此类推。如上例中，d→prhs[0]，e→prhs[1]，f→prhs[2]，f→prhs[3]。同时注意，这些参数的类型都是mxArray *。
接口过程要把参数传递给计算过程，还需要从prhs中读出矩阵的信息，这就要用到下面的mx-函数和mex-函数。第三部分 MEX函数1 MEX文件的组成与参数
MEX文件的源代码一般由两部分组成：
(1)计算过程。该过程包含了MEX文件实现计算功能的代码，是标准的C语言子程序。
(2)入口过程。该过程提供计算过程与MATLAB之间的接口，以入口函数mxFunction实现。在该过程中，通常所做的工作是检测输入、输出参数个数和类型的正确性，然后利用mx-函数得到MATLAB传递过来的变量(比如矩阵的维数、向量的地址等)，传递给计算过程。
MEX文件的计算过程和入口过程也可以合并在一起。但不管那种情况，都要包含#include "mex.h"，以保证入口点和接口过程的正确声明。注意，入口过程的名称必须是mexFunction，并且包含四个参数，即：
void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[])
其中，参数nlhs和nrhs表示MATLAB在调用该MEX文件时等式左端和右端变量的个数，例如在MATLAB命令窗口中输入以下命令：
[a,b,c]=Matlab_1(d,e,f,g)
则nlhs为3，nrhs为4。
MATLAB在调用MEX文件时，输入和输出参数保存在两个mxArray*类型的指针数组中，分别为prhs[]和plhs[]。prhs[0]表示第一个输入参数，prhs[1]表示第二个输入参数，…，以此类推。如上例中，d→prhs[0]，e→prhs[1]，f→prhs[2]，f→prhs[3]。同时注意，这些参数的类型都是mxArray *。
接口过程要把参数传递给计算过程，还需要从prhs中读出矩阵的信息，这就要用到下面的mx-函数和mex-函数。2 常用的mex-函数和mx-函数
在MATLAB6.5版本中，提供的mx-函数有106个，mex-函数有38个，下面我们仅介绍常用的函数。
该函数是C MEX文件的入口函数，它的格式是固定的：
void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[])
说明：MATLAB函数的调用方式一般为：[a,b,c,…]=被调用函数名称(d,e,f,…)，nlhs保存了等号左端输出参数的个数，指针数组plhs具体保存了等号左端各参数的地址，注意在plhs各元素针向的mxArray内存未分配，需在接口过程中分配内存；prhs保存了等号右端输入参数的个数，指针数组prhs具体保存了等号右端各参数的地址，注意MATLAB在调用该MEX文件时，各输入参数已存在，所以在接口过程中不需要再为这些参数分配内存。
两函数的具体格式如下：
#include "mex.h"
void mexErrMsgTxt(const char *error_msg);
void mexWarnMsgTxt(const char *warning_msg);
其中error_msg包含了要显示错误信息，warning_msg包含要显示的警告信息。两函数的区别在于mexErrMsgTxt显示出错信息后即返回到MATLAB，而mexWarnMsgTxt显示警告信息后继续执行。
两函数具体格式如下：
#include "mex.h"
int mexCallMATLAB(int nlhs, mxArray *plhs[],
int nrhs, mxArray *prhs[], const char *command_name);
int mexEvalString(const char *command);
mexCallMATLAB前四个参数的含义与mexFunction的参数相同，command_name可以MATLAB内建函数名、用户自定义函数、M文件或MEX文件名构成的字符串，也可以MATLAB合法的运算符。
mexEvalString用来操作MATLAB空间已存在的变量，它不返回任何参数。
mexCallMATLAB与mexEvalString差异较大，请看下面的例子。
【例2】试用MEX文件求5阶完全图邻接矩阵 的特征值及对应的特征向量。
5阶完全图的邻接矩阵为：（这里找不到图片了，抱歉。不过不会影响您对本文的理解。）
下面是求该矩阵的MEX文件。
Matlab_2.cpp
#include "mex.h"void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[]){ double x; mxArray *y,*z,*w; int n; if (nrhs!=1) mexErrMsgTxt("One inputs required."); if (nlhs != 3) mexErrMsgTxt("Three output required."); if (!mxIsDouble(prhs[0])||mxGetN(prhs[0])*mxGetM(prhs[0])!=1) mexErrMsgTxt("Input must be a scalar."); x=mxGetScalar(prhs[0]); plhs[0]=mxCreateDoubleMatrix(x,x,mxREAL); plhs[1]=mxCreateDoubleMatrix(x,x,mxREAL); plhs[2]=mxCreateDoubleMatrix(x,x,mxREAL); n=mxGetM(plhs[0]); y=plhs[0]; z=plhs[1]; w=plhs[2]; //利用mexCallMATLAB计算特征值 mexCallMATLAB(1,&plhs[1],1,prhs,"ones"); mexCallMATLAB(1,&plhs[2],1,prhs,"eye"); mexCallMATLAB(1,&plhs[0],2,&plhs[1],"-"); mexCallMATLAB(2,&plhs[1],1,&plhs[0],"eig"); //演示mexEvalString的功能 mexEvalString("y=y*2"); mexEvalString("a=a*2");}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.
在MATLAB命令窗口输入以下命令：
>> mex Matlab_2.cpp>> clear>> a=magic(5)a = 17 24 1 8 15 23 5 7 14 16 4 6 13 20 22 10 12 19 21 3 11 18 25 2 9>> [y,z,w]=Matlab_2(5)??? Undefined function or variable 'y'.a = 34 48 2 16 30 46 10 14 28 32 8 12 26 40 44 20 24 38 42 6 22 36 50 4 18y = 0 1 1 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 0z = 0.8333 -0.1667 -0.1667 0.2236 0.4472 -0.1667 0.8333 -0.1667 0.2236 0.4472 -0.1667 -0.1667 0.8333 0.2236 0.4472 -0.5000 -0.5000 -0.5000 0.2236 0.4472 0 0 0 -0.8944 0.4472w = -1 0 0 0 0 0 -1 0 0 0 0 0 -1 0 0 0 0 0 -1 0 0 0 0 0 41.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.
由上面可以看出，K5的特征值为–1和4，其中–1是四重根。MATLAB提供了mexGetVariable、mexPutVariable函数，以实现MEX空间与其它空间交换数据的任务，具体可以参看MATLAB帮助文档。
其格式具体如下：
#include "matrix.h"
mxArray *mxCreateDoubleMatrix(int m, int n, mxComplexity ComplexFlag);
其中m代表行数，n代表列数，ComplexFlag可取值mxREAL 或mxCOMPLEX。如果创建的矩阵需要虚部，选择mxCOMPLEX，否则选用mxREAL。
类似的函数有：
| mxCreateCellArray | 创建n维元胞mxArray |
| mxCreateCellMatrix | 创建二维元胞mxArray |
| mxCreateCharArray | 创建n维字符串mxArray |
| mxCreateCharMatrixFromStrings | 创建二维字符串mxArray |
| mxCreateDoubleMatrix | 创建二维双精度浮点mxArray |
| mxCreateDoubleScalar | 创建指定值的二维精度浮点mxArray |
| mxCreateLogicalArray | 创建n维逻辑mxArray，初值为false |
| mxCreateLogicalMatrix | 创建二维逻辑mxArray，初值为false |
| mxCreateLogicalScalar | 创建指定值的二维逻辑mxArray |
| mxCreateNumericArray | 创建n维数值mxArray |
| mxCreateNumericMatrix | 创建二维数值mxArray，初值为0 |
| mxCreateScalarDouble | 创建指定值的双精度mxArray |
| MxCreateSparse | 创建二维稀疏mxArray |
| mxCreateSparseLogicalMatrix | 创建二维稀疏逻辑mxArray |
| MxCreateString | 创建指定字符串的1 n的串mxArray |
| mxCreateStructArray | 创建n维架构mxArray |
| mxCreateStructMatrix | 创建二维架构mxArray |
其格式如下：
#include "matrix.h"
int mxGetM(const mxArray *array_ptr);
int mxGetN(const mxArray *array_ptr);
与之相关的还有：
mxSetM：设置矩阵的行维
mxSetN：设置矩阵的列维
其格式如下：
#include "matrix.h"
double *mxGetPr(const mxArray *array_ptr);
double *mxGetPi(const mxArray *array_ptr);
与之相关的函数还有：
mxSetPr：设置矩阵的实部
mxSetPi：设置矩阵的虚部
【例3】实现字符串的倒序输出。
#include "mex.h"void revord(char *input_buf,int buflen,char *output_buf){ int i; //实现字符串倒序 for(i=0;i<buflen-1;i++) *(output_buf+i)=*(input_buf+buflen-i-2);}void mexFunction(int nlhs,mxArray *plhs[],int nrhs,const mxArray *prhs[]){ //定义输入和输出参量的指针 char *input_buf,*output_buf; int buflen,status; //检查输入参数个数 if(nrhs!=1) mexErrMsgTxt("One input required."); else if(nlhs>1) mexErrMsgTxt("Too many output arguments.");1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
//检查输入参数是否是一个字符串 if(mxIsChar(prhs[0])!=1) mexErrMsgTxt("Input must be a string.");1.2.3.//检查输入参数是否是一个行变量 if(mxGetM(prhs[0])!=1) mexErrMsgTxt("Input must a row vector.");1.2.3.//得到输入字符串的长度 buflen=(mxGetM(prhs[0])*mxGetN(prhs[0]))+1; //为输入和输出字符串分配内存 input_buf=mxCalloc(buflen,sizeof(char)); output_buf=mxCalloc(buflen,sizeof(char)); //将输入参量的mxArray结构中的数值拷贝到C类型字符串指针 status=mxGetString(prhs[0],input_buf,buflen); if(status!=0) mexWarnMsgTxt("Not enough space. String is truncated."); //调用C程序 revord(input_buf,buflen,output_buf); plhs[0]=mxCreateString(output_buf);}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.
这个程序中需要注意的地方是mxCalloc函数，它代替了标准C程序中的calloc函数用于动态分配内存，而mxCalloc函数采用的是MATLAB的内存管理机制，并将所有申请的内存初始化为0，因此凡是C代码需要使用calloc函数的地方，对应的Mex文件应该使用mxCalloc函数。同样，凡是C代码需要使用realloc函数的地方，对应的Mex文件应该使用mxRealloc函数。
在MATLAB命令窗口中对revord.cpp程序代码编译链接：
>> mex revord.cpp
在MATLAB命令窗口中对C-MEX文件revord.dll进行测试：
>> x='I am student.';
>> revord(x)
ans =
.tneduts ma I
