一个真正合格的模具设计工程师，除了可以合理的设计整套全3D之外，并且还要合理的出整套3D的所有加工图，因此我们模具设计除了会用UG的软件的同时，还要用CAD出模具加工图，包含（前后模仁螺丝运水加工图，顶针加工图，线割图，模胚加工图等），今天就给大家分享出2D加工图的细节，希望对所有出图初学者以及想更了解出加工图细节的爱好者有所启发。
出图标准分下内容：
1、 零件图的视图摆放
2、图框的选用
3、标注基本规则
4、注解，注释
5、 容易出错的地方
6、 各类图纸标注详细说明.
一、零件图的视图摆放

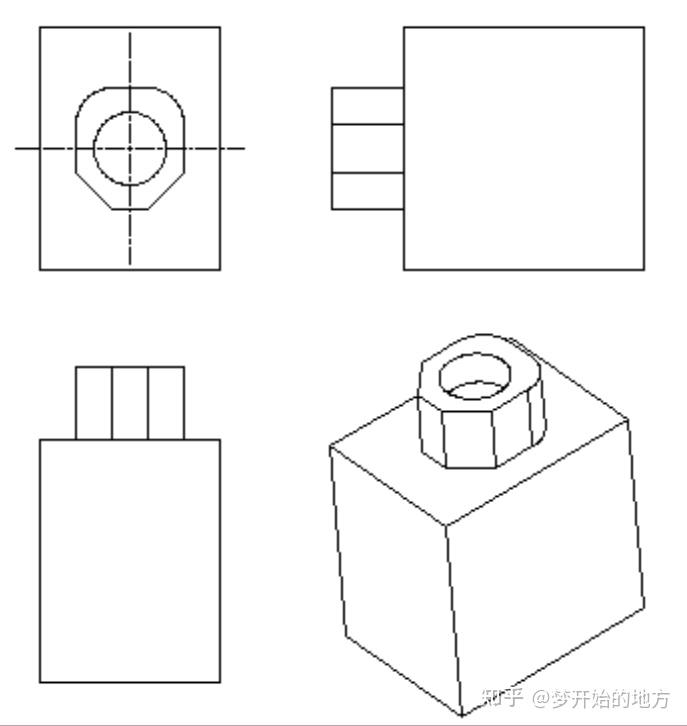

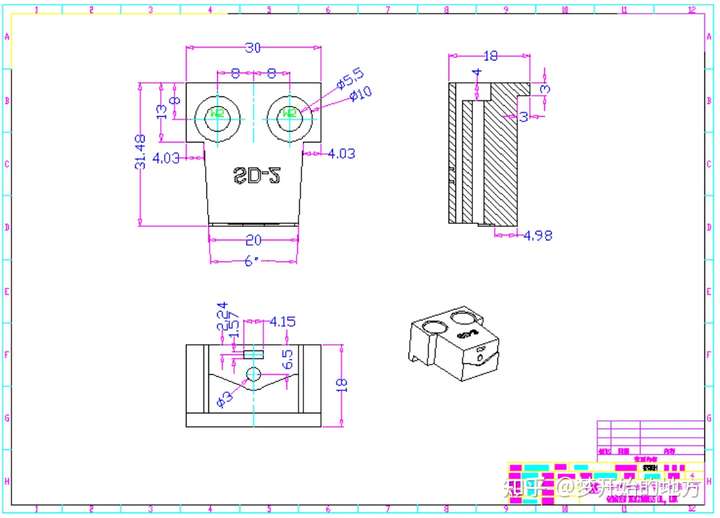

1：视图采用第三视角画法，按视图关系展开投影面；一般零件用主视，右视，仰视，等角视图。不够表达另增加其它视图。如图：
2:主视图摆放在图框的中央位置，清晰表达零件特征
3：前模板，前模芯，前模镶件的主视图采用BOTTOM
视图，并旋转180度
4：工字板，水口板和后模所有零件均采用TOP视图
5：视图比例以1：1为宜
二、图框选用
A：总装图用A0，或分开打印用A3，大模具可用A3以拼图方式
B：模芯，大行位，大镶件用A1或A2，A3。
C：一般零件用A3，如:镶件，行位等
D：简单零件用A4，如：镶针，耐磨块，逼紧块，小镶件等
三、 标注基本规则
1：标注尺寸全部以开框时的单边或双边取数，有加逼紧块的模框以单边取数；
2：在视图中标出零件最大尺寸
3：可钳工，研磨加工的特征尺寸在一个视图中标出位置尺寸或形状尺寸，不规则
的成形只能机电，放电，加工的标注最大深度，最外形尺寸，不重复标注

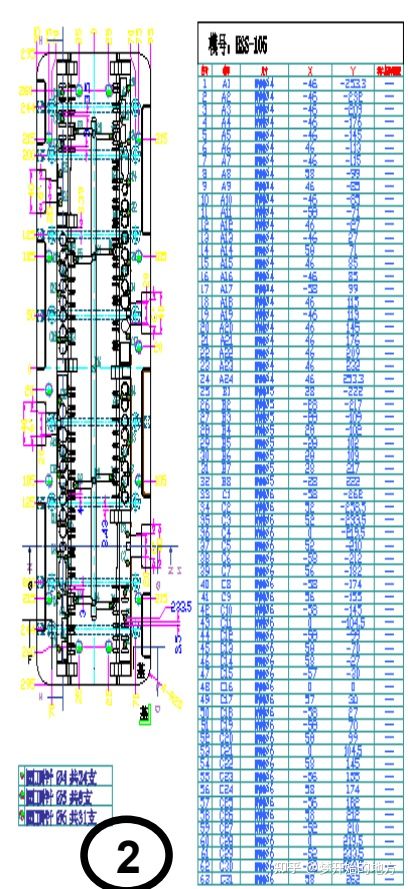

4：视图中顶针孔，司筒孔，水道，螺丝孔较多时，可釆用坐标标注分别，或用不同表格列出座标值
5：用表格时，在图纸上必须注明表格座标原点离基准角的位置尺寸X值，Y值
6：圆孔和柱位，方形的槽等要画上中心线
7：标注的文字颜色，不能与零件线条颜色相同。一般情况下标注的字体颜色设为黄色；尺寸线和尺寸界线粗0.09
四、 注解， 注释
1：模板，模芯的主视图必须标注基准角
2：需要检测的尺寸在旁边加上浮标
3：插穿面除详细标注尺寸外，还要用注释指明是插穿面
4：零部件的技术要求写在图纸的右下部分，如热处理，釆购要求，加工工艺等要求
5：用表格时，在图纸上必须注明表格座标原点位置X=0，Y=0
五、 容易出错的地方
1：漏标，错标三个方向的最大尺寸
2：基准角方向漏标，错标
3：螺钉孔，顶针孔，水道，胶位的相互距离很近的地方未标注尖点深度
4：非中心对称，标为中心对称，标尺寸时采用单边标数
六、各类图纸标注说明前模仁图纸标注
前模仁主要标注内容
1: 模腔的长宽大小头尺寸,深度的最低尺寸
2: 行位配合尺寸
3: 镶针尺寸,穿丝孔,如镶针较多,另出一张图纸
4: 枕位大小头和深度
5: 进胶点,形状,如太小另附放大图表示
6: 运水
7: PL面和各个较大平面高度尺寸
8: 内部镶件和通孔,碰穿面，插穿孔,做剖面标注
9: 如有斜孔,另加背面图
10: 线割的形状包括剖面上的线条要修整为直线
和圆弧过渡并用紫红色标识
前模仁图纸标注

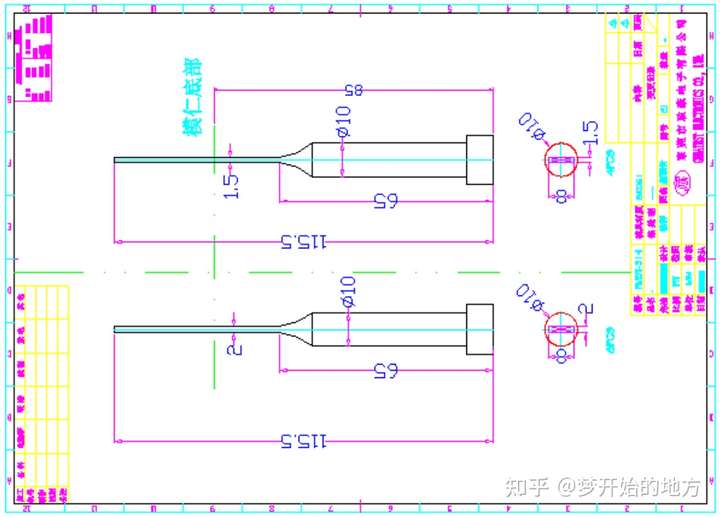

前模仁：入水点主要标注内容

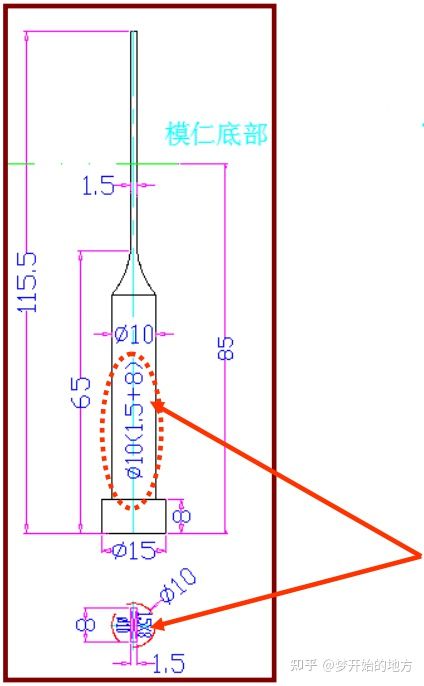

1: 标出每个不同细水口大小头直径，前端球头R。入水点直径。长度斜度，用于工模师傅车铜公，钻底孔开粗。凸台高度，凸台离PL面深度；多个细水口一致，加文字说明

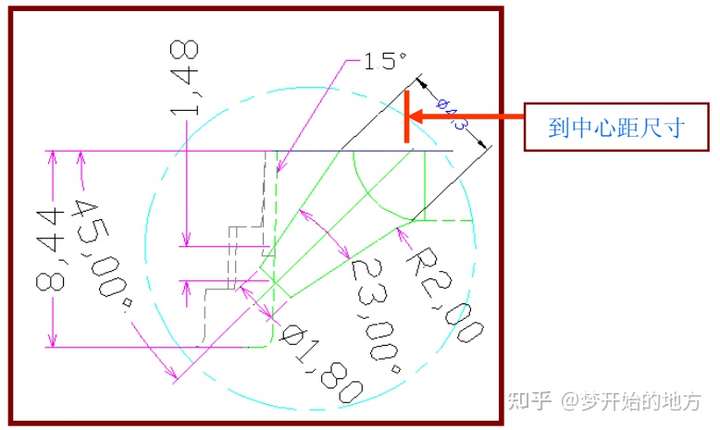

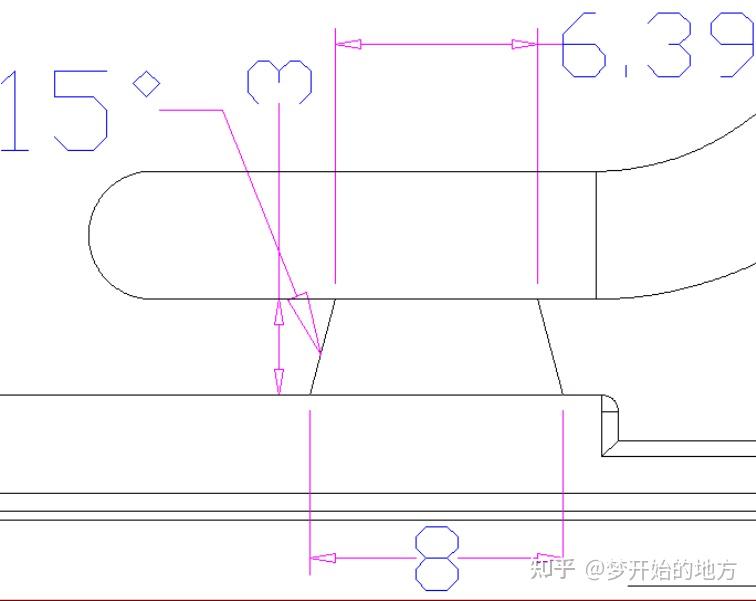

潜入水：标出潜水的斜度，画出中心线。大小头直径，锥度。一般要用局部放大表示，原模仁处，仅需标出中心数即可
前模仁：入水点主要标注内容

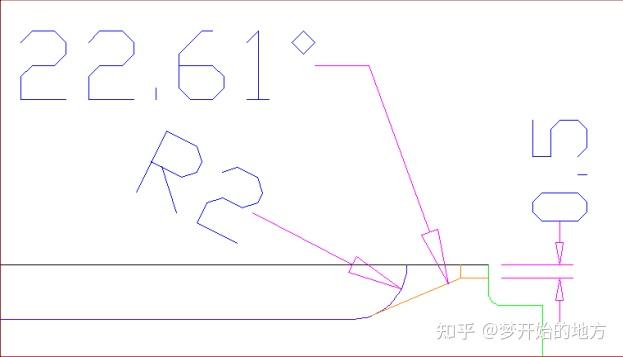

大水口进胶：标出水口的斜度，中心，大小头直径，锥度。一般要用局部放大表示，原模仁处，仅需标出中心数即可。让大家了解进胶状态。
前模仁：镶件标注

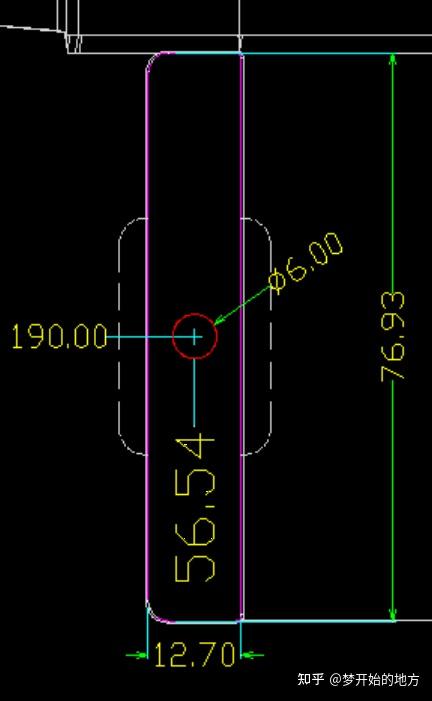

标出镶拼处的最大长宽尺寸；中间附上一红色穿丝孔
前模仁：镶针标注
周围线条较繁杂时，可以圈一范围出来，放置标注。

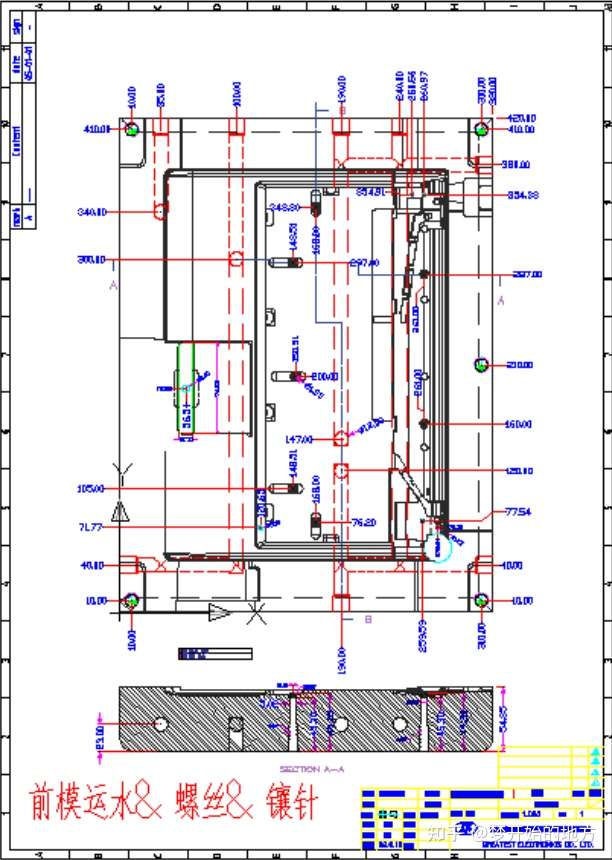

前模仁：运水主要标注内容
1：在顶视上标出具体位置，运水长度，堵塞位置
2：在前视图标出运水深度
3：如有双层，多层运水，加剖面标注。
后模仁图纸标注
后模仁主要标注内容
1: 后模芯的长宽高尺寸，凸台高度出模斜度，大小头尺寸, 高度的最低尺寸
2: 行位配合尺寸
3: 顶针，镶针,穿丝孔,镶针,另出图纸
4: 枕位大小端和深度
5: 进胶点,形状,如太小另附放大图表示.（同上）
6: 运水（同上）
7: PL面和各个较大平面高度尺寸

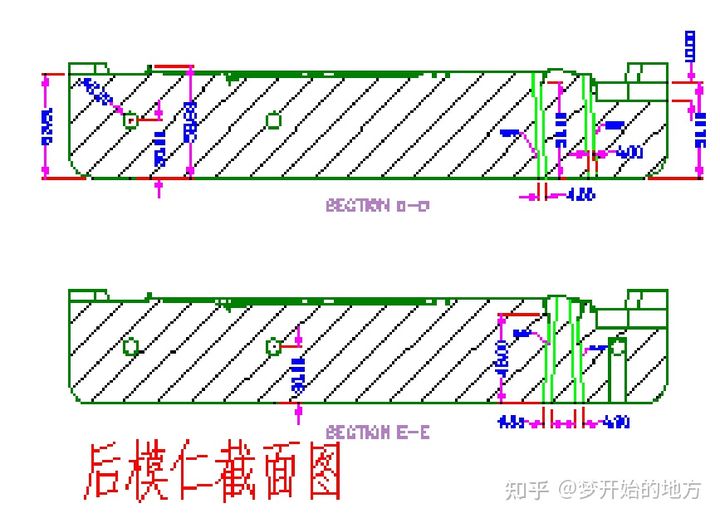

8: 内部镶件和通孔,插穿孔,做剖面标注
9: 如有斜顶，斜孔,另加背面图
10：不同的斜顶要做剖面，相同斜度斜顶用文字标明
11:线割部分的形状包括剖面上的线条要修整为直线和圆弧
过渡并用紫红色标识(同上)
12：后模仁上的行位，斜顶，扁顶，镶拼件，司筒，等其它零件，另出装配图纸标明编号

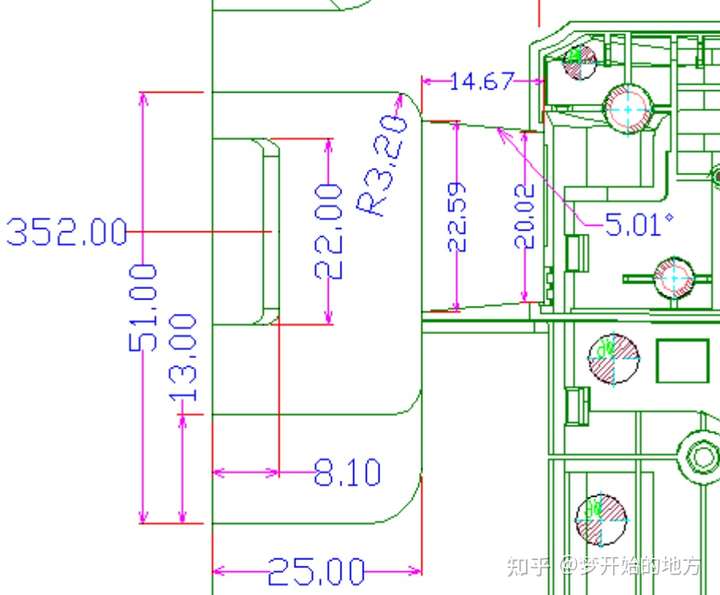

后模仁行位配合尺寸标注内容
1: 中心位置用坐标标注,形状尺寸用线性标注
后模仁,行位，斜顶，扁顶，镶拼件主要标注内容
1: PL面和各个较大平面高度尺寸
2: 斜顶斜度，厚，镶拼件挂台高度
3: 碰穿，插穿 ，文字注明，免省模，放电过头
后模仁顶针图,背面图主要标注内容
1: 背面图主要用于线割取图，标注出基准角并文字标明背面图字样
2: 背面图如打开隐藏线，斜顶，顶针，线割旁边的线条需清理，斜顶斜度方向下面的形状线条留下用于辩别斜向，如不打开隐藏线，斜顶需用箭头指明方向
3: 模仁较高，顶针，司筒需反面加工避空位，用整张顶针图镜像，标明背面图字样
4: 顶针图无需每个顶针标注直径
5: 顶针图一般用第一种方式出图,顶针分1 布密而多的大模用第二种方式出图
镶件主要标注内容
1: 长宽高最大外形尺寸
2: 可钳工，研磨加工的特征尺寸在一个视图中标出位置尺寸或形状尺寸，不规则的成形只能放电加工的标注最大深度，最外形尺寸，不重复标注
镶件标注注意事项：

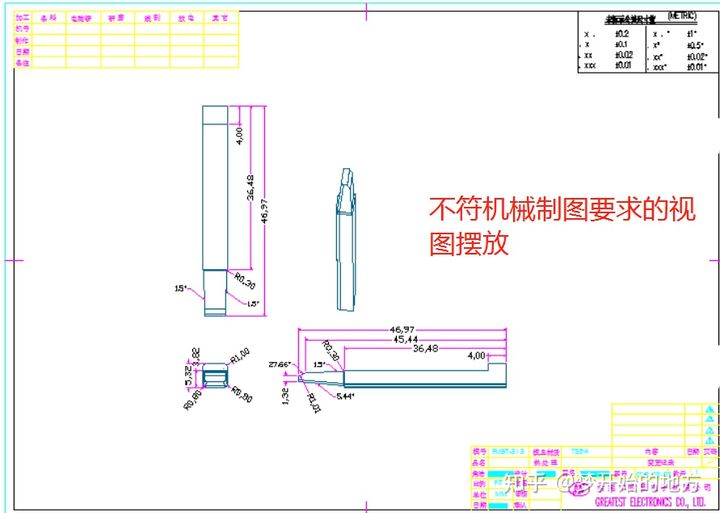

1: 视图摆放要合理
2: 精确的端点捕着

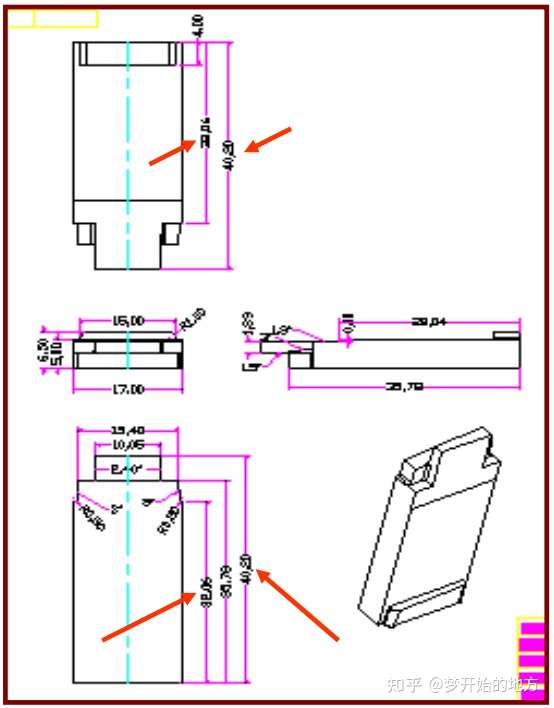

3：尺寸重复标注
4：标注文字大小与镶件大小不协调
5：近似平面当成平面标注
6：3D上的平面，圆弧，锥度面，投影后变成SPLINE曲线时需要手工将图元修整回，直线或加圆弧，并标注。
3：尺寸重复标注
行位图纸标注
镶件主要标注内容
1: 长宽高最大外形尺寸
2: 可钳工,研磨加工的特征尺寸在一个视图中标出位置尺寸或形状尺寸，不规则的成形只能放电加工的标注最大深度，最外形尺寸，不重复标注
3: 行位上的镶针，镶件的中心数，或是穿丝孔
4：大行位，运水
行位标注注意事项：
1: 视图摆放要合理
2: 精确的端点捕着
3：尺寸重复标注
4：标注文字大小与镶件大小不协调
5：近似平面当成平面标注
6： 非中心对称，标为中心对称标注
镶件标注注意事项：
1: 视图摆放要合理
2: 精确的端点捕着
3：尺寸重复标注
4：标注文字大小与镶件大小不协调
5：近似平面当成平面标注
6：3D上的平面，圆弧，锥度面，投影后变成SPLINE曲线
时需要手工将图元修整回，直线或加圆弧，并标注。

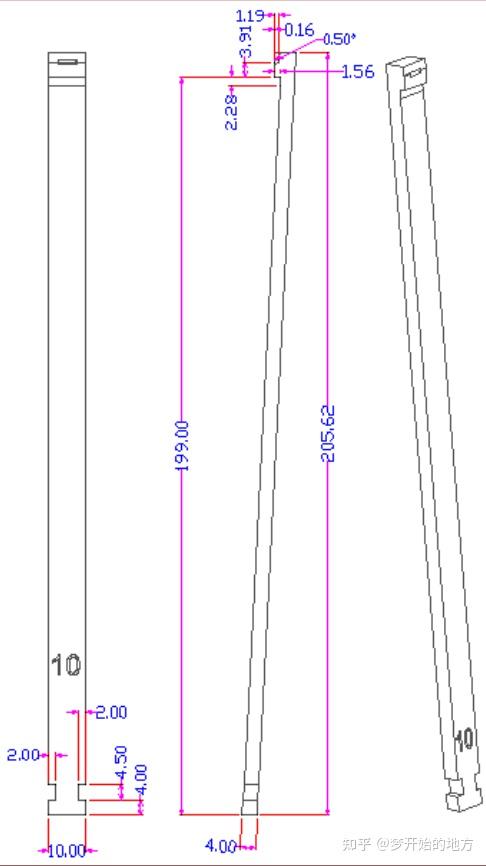

斜顶主要标注内容
1: 长宽高最大外形尺寸
2: 可钳工磨床加工的台阶尺寸，胶位台阶
3: 斜顶挂台尺寸，特殊基准拿数尺寸，厚度，斜度
4：圆柱孔，圆凸台，用单边标注
5：标注文字大小与斜顶大小要协调，重要局部另用放大图。
扁顶，司筒，主要标注内容
1: 从后模仁底到顶面长度
2: 可钳工磨床加工的台阶尺寸，胶位台阶
3： 标注文字大小与斜顶大小要协调，重要局部另用放大图。
扁顶，司筒, 标注注意事项：
1: 所有司筒，扁顶，司筒针，的杯头无需标注，因各供商标准可能与外挂上的标准不相符
2: 大模800X800以上标注
3： 顶针直径
8以上要出图订做

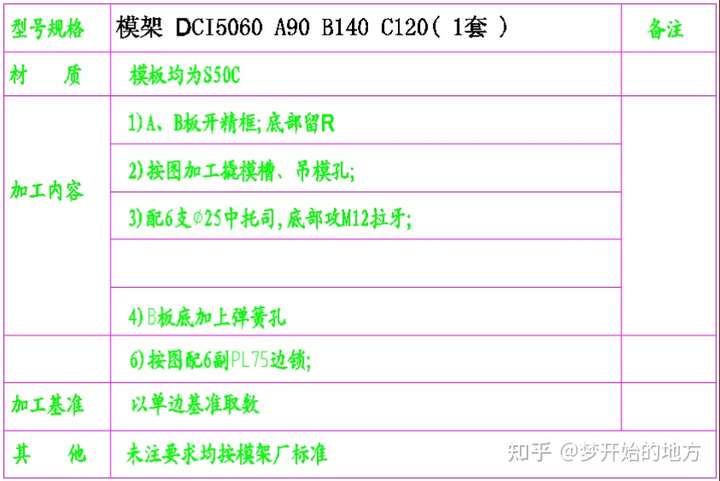

模架定购主要标注内容
1: 模架规格
2: 各模板厚度
3: 模框尺寸，深度，吊模螺丝，边锁，逼紧块；定位销，加工取数
4：加工要求，撬模坑，中托司，定位销，底部加拉牙。
模架定购主要标注内容
加工要求，撬模坑，中托司，定位销，底部加拉牙。
模具GA图标注
模具GA图内容
1：CORE-PLANE放于相应顿位啤机的四个承柱中间
2：画出模具结构简图，表明，进胶方式，顶出行程，运水分布，顶针排位，各机构间的分布图。
3: 标出前后模仁大小，模框深度，大零件尺寸
4：清晰表达结构图，产品用剖面表达内部结构，不需打开隐藏线。

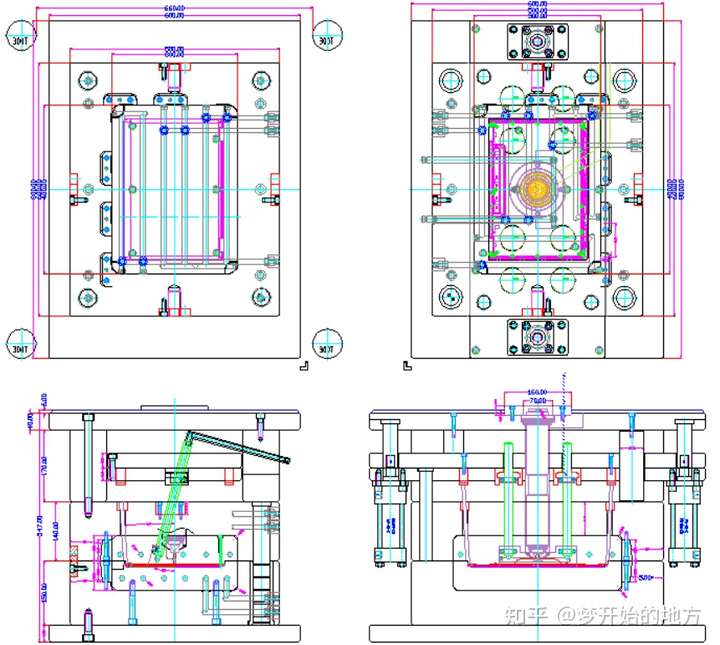

模具总装图标注
模具总装图内容
1：模腔排位取数中心
2：模坯上的螺丝位，树脂开闭器，撑头，顶棍孔，小拉杆
3：各机构间的分布图，行位行程
4： 3535模架以下，简单运水图
5:标出前后模仁大小，模框深度，大零件尺寸
6：清晰表达结构图，产品用剖面表达内部结构，不需打开隐藏线。
