UG汽车模具分模处理：高低落差位技巧

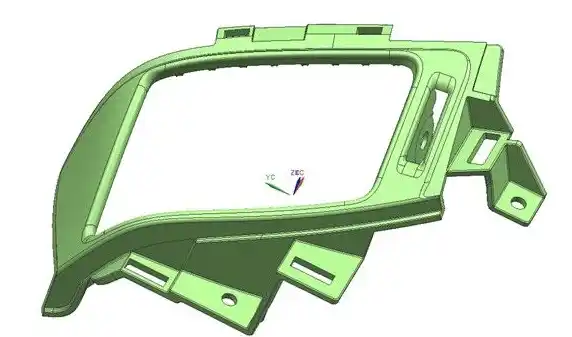

分模在模具设计当中占的比分很重，模分不开，整套模具就无法设计。分模最常用两种方法是面分模和实体分模，用哪一种方法由产品来决定，如下图产品，高低落差很大，拉面的话不好衔接，最好的方法就是用实体分模。下面我来分享一下实体分模的方法。

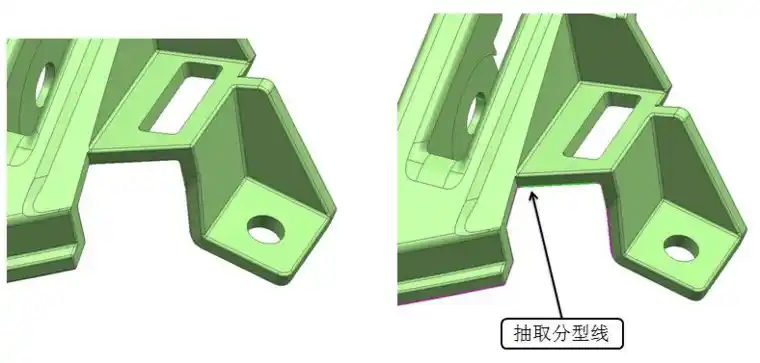

1、先将产品摆正，然后用“抽取曲线”命令将分型线抽取出来，注意抽取方向的矢量；

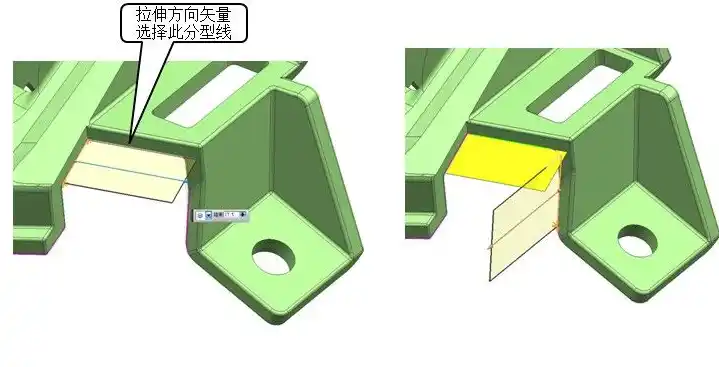

2、用拉伸命令拉伸出两个辅助面，注意拉伸方向的矢量

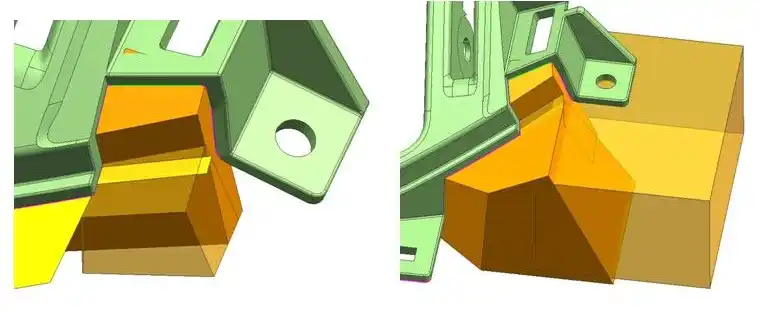

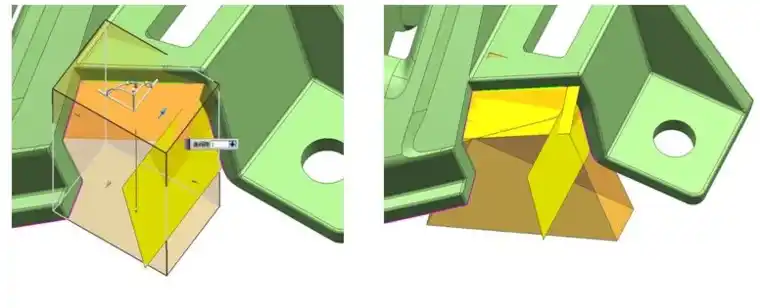

3、用创建方块命令做出一个实体，实体对应的面替换的辅助面和分型面上，然后去除参数，删除辅助面

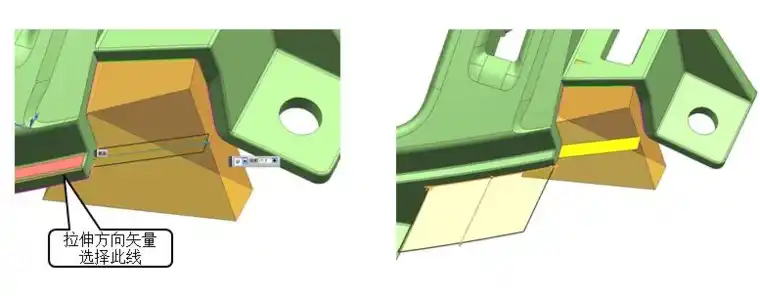

4、用拉伸命令再拉伸出两个辅助面，注意拉伸方向的矢量

5、用创建方块命令做出一个实体，实体对应的面替换到辅助面上，然后去除参数，删除辅助面，同样的方法创建

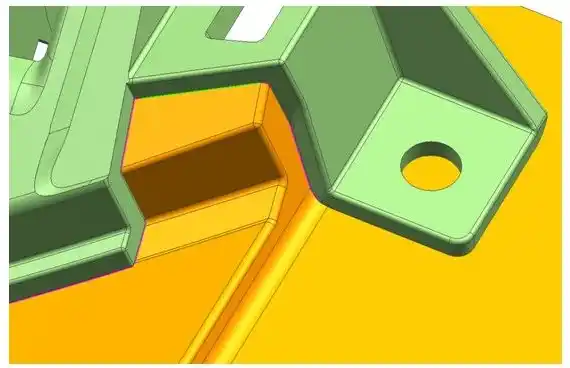

6、将所有的实体求和起来，倒R角与分型线对应，结果如下图所示。
