螺栓预紧力施加的多种策略与技巧

对预紧力的理解:螺栓拧紧后,螺栓头和螺帽对连接件的压力,阻止上下板之间的滑移?

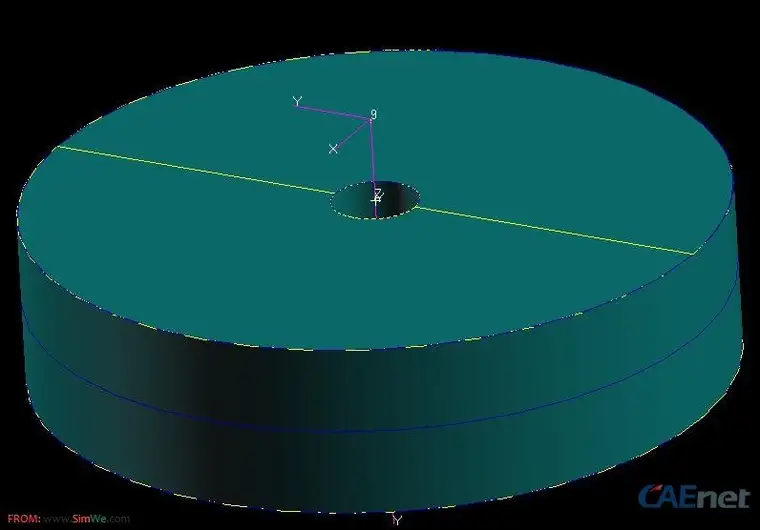

1)我的模型想建立成这样,我也不知道有没有道理,如图:
两块圆板,中间都挖一个孔,然后在孔中心建立一条线,模拟螺栓(或许这条线建立起来没有意义,只是希望提供加载点,bdf文件里已经删除)。

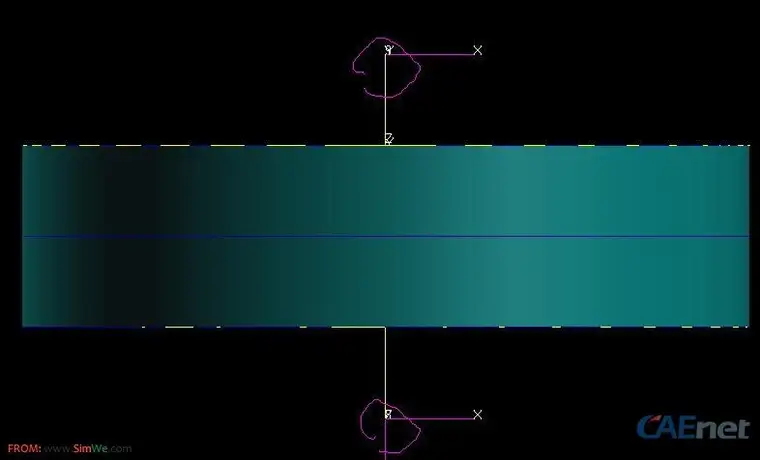

线模型两端弄得比较长,想表示螺栓头和螺帽的距离。



2)划分网格,然后定义mpc(用了rbe2),想法是建立螺栓和板的载荷,位移传递关系。



取板表面和螺栓头和螺帽接触的区域


3)对梁施加预应力,想法是使得板两端受压,预紧在utility-load/bcs-bolt preload里



梁单元,定义了1D,先定义了力


定义好后,在load case可以看到定义好的,可以随意进行修改。

4)不知道上面的情况我有没有说清楚,我的想法是把载荷定义给梁上的点,然后通过mpc传递到板的表面单元上。
下面会建立板之间的接触,当然也可以考虑直接glue,毕竟只是个练习而已。

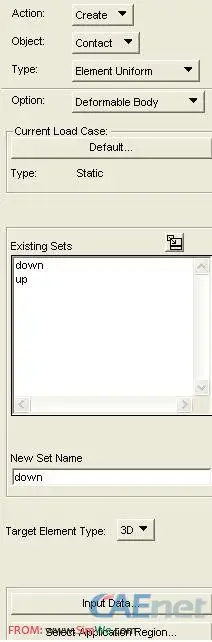

5)建立接触


接触表,bdf文件中直接glue了两个body

再定义材料,单元属性,约束,求解控制方面做一些工作,就可以计算了。
我还没算,因为有下面的困惑。
所以我怀疑我对螺栓预紧力没有理解好。
困惑的来源:
marc和md nastran的两个例子:

图中,假设1和2之间都为连接物体,被螺栓连接起来。
好像他的mpc是直接建立到1和2的接触面上,版主的好像也是把预紧力加载到板连接处的螺栓部分,对吧。
当然从原理上讲,我的做法,最终也是传递到接触面上,只是我加载到表面上。
