行星减速器静力学分析实战

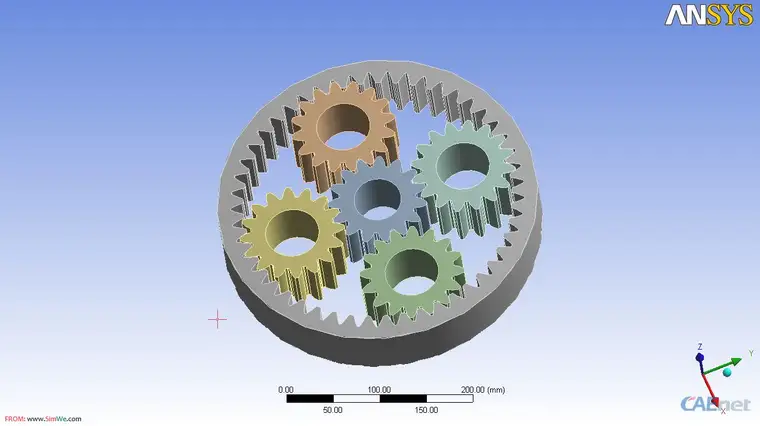

模型


一个齿圈,一个太阳轮,四个行星轮

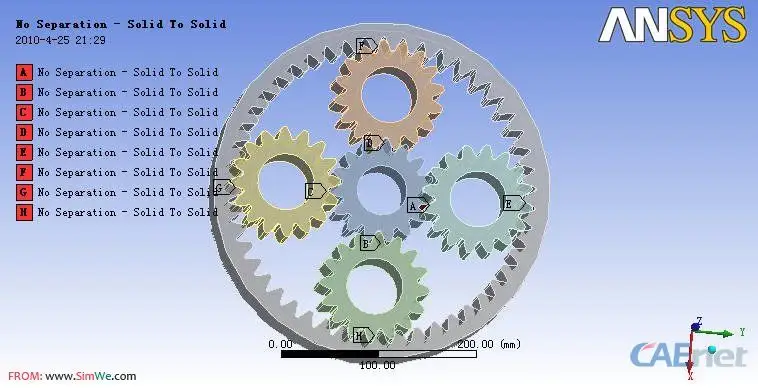

齿圈固定,太阳轮中心输入扭矩,行星轮输出接下来定义接触,假设每个齿轮都只有一对齿轮啮合,因此太阳轮和四个行星轮啮合需要四个接触对,四个行星轮与齿圈接触 需要四个接触对。注意:假设太阳轮中心输入顺时针的扭矩,那么行星轮就有逆时针转动的趋势。齿轮之间的接触采用 no separation 局限于我的计算机配置 就选用线性的接触关系大家做的时候可以按照有摩擦的来定义





接触

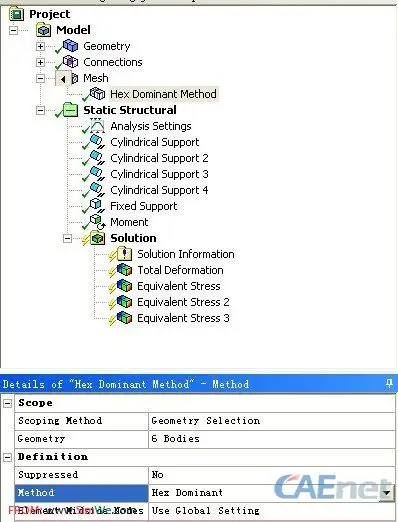

接下来划分网格尽量用六面体网 这样得到的结果准确一些在mesh里面insert method 选用Hex Dominant



网格

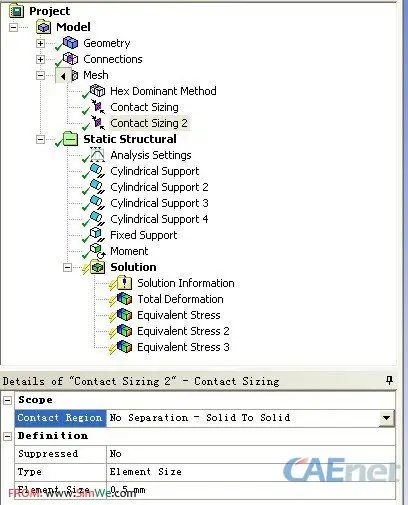

再insert 8个contact sizing,分别选择刚才定义的8个接触对,网格大小都为0.5mm



网格

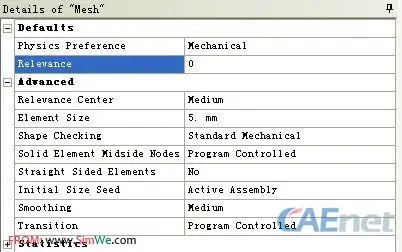

最后网格整体控制为下图


网格


网格划分好了以后插入分析类型 static structure

1、齿圈固定,外表面定义fixed support。

2、太阳轮沿自己的轴线旋转,中心定义一个圆柱副 Cylindrical Support 径向和轴向都固定 切向方向自由。

3、行星轮既自转又公转,在中心同样定义一个圆柱副 Cylindrical Support 径向和轴向都固定 切向方向自由。

4、太阳轮中心输入扭矩 注意要和刚才定义接触对时的方向一致。

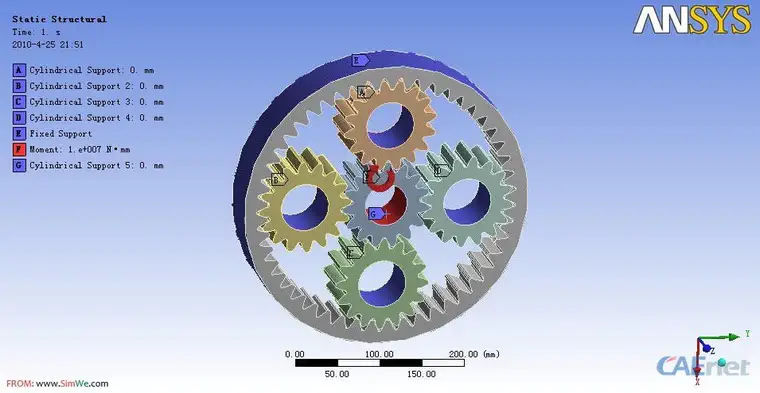

边界条件


分析求解 得到变形和应力云图

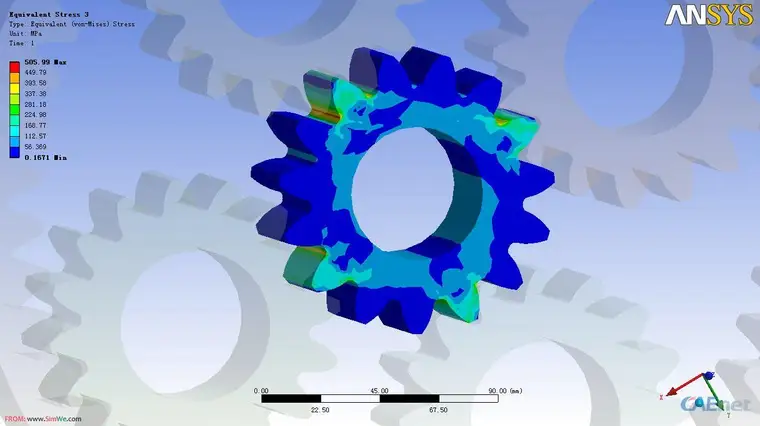

太阳轮应力
