NX二次开发实战：快速查找指定对象

适用版本：NX6以上版本

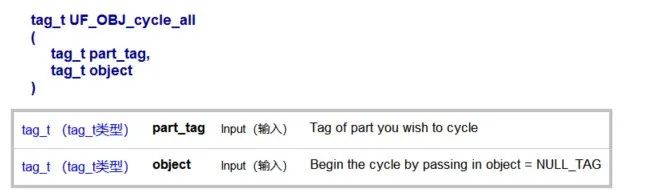

我们在进行二次开发时，需要找到我们所需要指定类型的对象进行后续操作，其中有些对象，比如edge、line等等，可以直接由工作部件获取，但是表面粗糙度或者非当前工作视图的对象等等无法直接获得，在UF中，我们使用UF_OBJ_cycle_all来遍历部件中的所有对象，如图1：

　　图1

功能说明

该方法是在NX中通过传入一个NULL_TAG值来开始该方法的遍历，我们只需要注意输出的参数即可。

其中各参数的含义如下：

part_tag：需要去遍历的部件Tag值；

object:用于开始遍历和结束遍历的标识；

该方法是需要返回值的，返回值即为该方法遍历的下一个对象Tag值；

获取到Tag值后，我们接着获取该对象的Type看是不是我们所需要的对象，遍历结束后，该Tag值最终返回NULL_TAG，遍历结束。

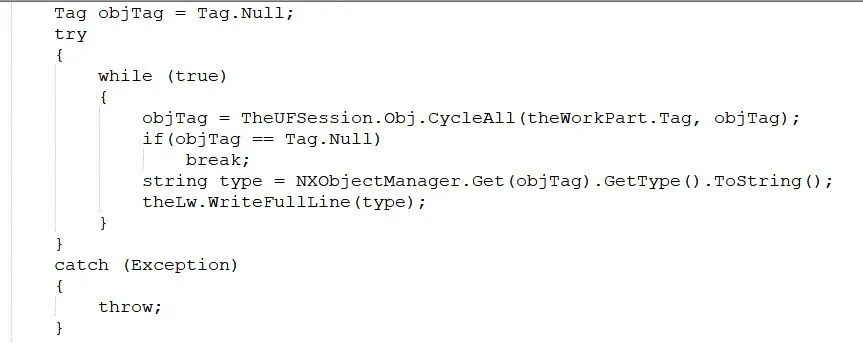

代码如图2：

　　图2

如图3，我们可以看见我们所获取到的所有对象，我们只需过滤以下挑，我们所需的对象类型即可；

　　图3

总 结

　　这是最直接的方法，在碰到一些棘手的对象类型时非常建议使用这个方法，UF函数中还有很多其他的遍历方法，比如UF_VIEW_cycle_objects是用来遍历视图中的对象等等。
