LS-DYNA SPH技术新应用:洗衣液倾倒仿真展示

传统倒洗衣液仿真一般采用欧拉法或ALE方法,但是不论欧拉还是ALE方法,液体界面都很难追踪。SPH最为一种粒子方法,很适合模拟大变形和流体流动问题。本案例采用SPH模拟了倒洗衣的过程。

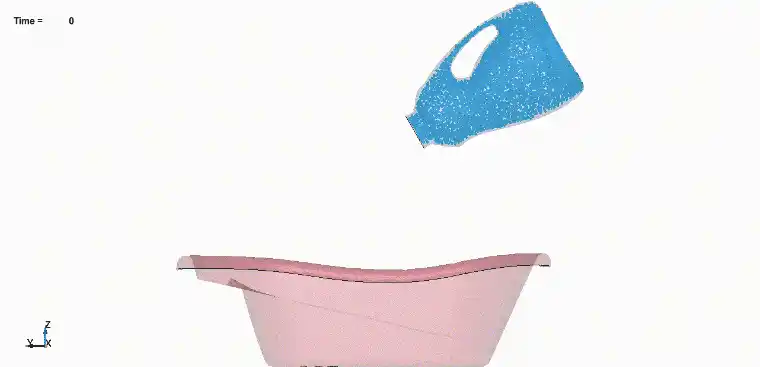

LS-DYNA-SPH倒洗衣液仿真的图1



1、工况设置

瓶子和盆为SHELL单元,材料为*MAT20 RIGID;洗衣液为SPH,材料采用*MAT006 NULL和状态方程*EOS_LINEAR_POLYNORMAL,为了模拟流体,*MAT006 NULL中除了设置材料密度,还须设置流体粘度。在建立洗衣液SPH模型中,可以用瓶子SHELL在LSSP中自动生成,生成过程中在DENSITY选项中必须设置参数为-1,或材料密度。如果DENSITY选项中设置为-1,建议使用高版本求解器。



2、结果

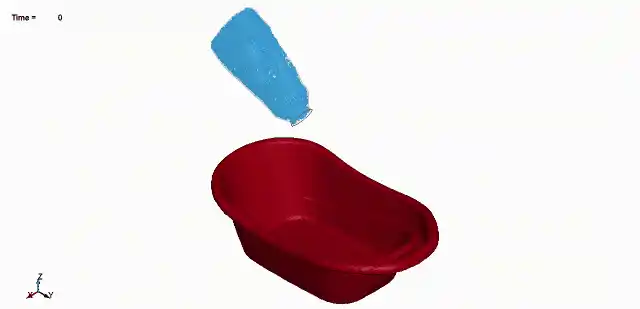

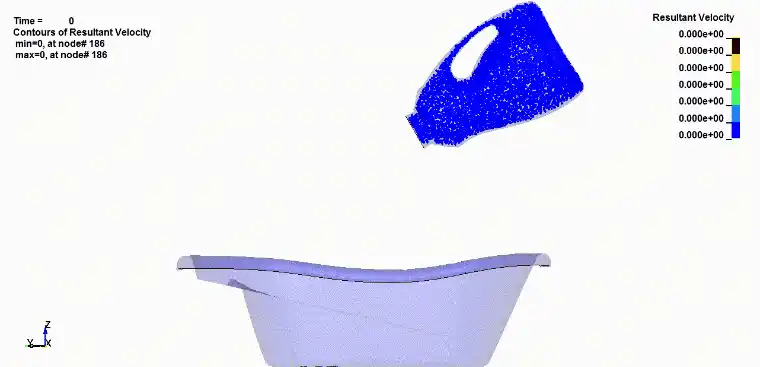

LS-DYNA-SPH倒洗衣液仿真的图2
