增材制造潜力最大化:设计优化策略

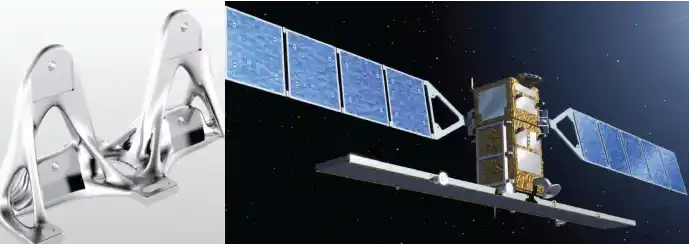

通过设计优化最大化发挥增材制造的潜力的图2

行业:航空航天

挑战 :研究增材制造与设计优化结合 时的减重潜力

Altair解决方案:使用独特的卫星支架热结构模型进行拓扑优化研究

优点:质量减少48%;降低热顺性



项目介绍

人们对3D打印或“增材制造”(AM)的热情与日俱增,丝毫没有衰减的 迹象。通过材料层叠来创造物体(而不是从更大的物块中分离)的过程通常被 认为拥有彻底改变制造行业的潜力。因此,来自各行各业的公司都试图了解增 材制造对其设计和制造流程的潜在影响。对于航空航天业来说,影响是确实存 在的。航空航天业在增材制造的开发、实施和工业化过程中起到了引领作用。

Thales Alenia Space 是欧洲的一家航天制造商,在法国、意大利、西班 牙、比利时、英国、德国和波兰均设有办事处。该公司面向国防、地球观测、 通信、导航和安全市场,主要进行空间系统的设计、集成、测试、运行和交付, 在全球拥有约 7,500 名员工。

在对增材制造及该技术在空间卫星开发项目中的潜力进行探索的过程中, Thales Alenia Space 西班牙分公司希望开展一项研究项目,了解如何将设计 优化技术与新制造技术结合在一起使用。在对开展研究的潜在合作伙伴进行详 细调查之后,Thales Alenia Space 选择了 Altair ProductDesign。因为 Altair 在开发设计优化技术方面有着强大的专业水平,而且能够将该技术有效地应用 到航空航天业中。



挑战

Thales Alenia Space 选择卫星的铝制过滤器支架作为研究的测试案例, 因为该支架需要能够承受支撑组件的结构负载与通过过滤器的气流的热负载, 以及太空中的温度极限。

研究的主要目标是使用设计优化技术来降低支架的热顺性,同时还要优化 组件重量并完善用于增材制造流程的最终设计。


“通过搭配使用优化方法和增材制造技术,我们已在减重和热-机械性能方面取得了 空前的成功。在未来,通过采用创造性的思考方式,不难想象我们可以取得更有前景、 更令人振奋的成果。”Angel MARTINEZ MARTIN, 载荷-物理设计经理Thales Alenia Space




解决方案

Thales Alenia Space己有两个支架模型,一个用于热分析,一个用于结构分析。Altair ProductDesign的第一 步是将这两个模型转换为可结合 HyperWorks 的 OptiStruct 结构分析求解器使用的格式,同时将这两个模型合并起 来,创建一个独特的热-结构模型。通过使用 HyperWorks 的 HyperMesh 前处理器来合并模型,可并行研究两组约 束的效果;这是在适当时间内找到满足所有设计要求的最优设计的关键一步。

为确保此转换流程没有干扰到基准设计的预期性能,研究人员对新模型进行了分析并比较结果。比较内容包括 Thales Alenia Space 提供的模态、静态、随机和热负载。研究团队发现,两个原始模型的性能与新合并版本的性能 之间存在极度密切的相关性,这使得团队对新模型充满信心。

Altair ProductDesign 团队对能够准确表现物理支架的新模型感到满意,于是他们开始进行接下来的设计优化阶 段。团队使用 OptiStruct 来设置模型并指定多种约束,必须遵守这些约束条件才能获得令人满意的解决方案。例如, 给定支架温度、压力和正常模式频率的最小值和最大值,以及指定设计需要对称面,而且在降低热顺性的同时至少减 重 15 - 20%。


Altair ProductDesign执行的优化流程的概括:

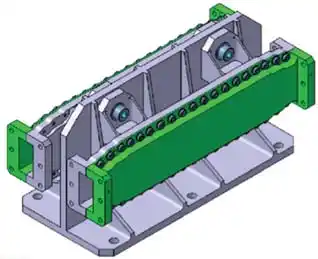

原始过滤器支架设计的几何

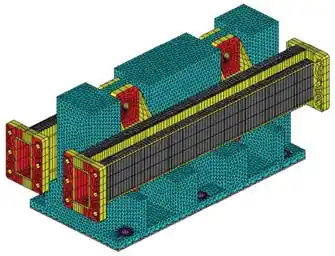

定义热-结构模型的可设计空间

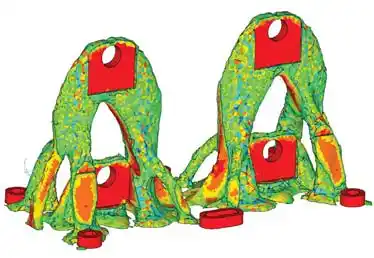

OptiStruct 提供的拓扑优化结果

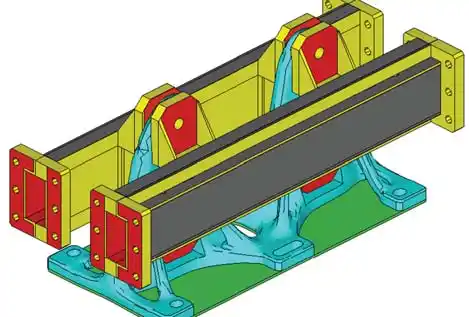

拓扑结果由Altair ProductDesign解释为可制造设计




己针对增材制造进行优化的最终支架设计的渲染图像


使用OptiStruct将支架划分为“可设计”部分(OptiStruct可移除材料的区域)和“不可设计”空间(不得移 动材料的区域,例如固定点)。该信息与来自 Thales Alenia Space 的结构和热负载数据以及约束数据相结合。

通 过使用拓扑优化技术, OptiStruct 能够推荐新的材料高效设计,从而将材料用到实处以符合性能标准,同时也能从不 会对设计造成负面影响的区域中移除材料。 OptiStruct推荐的几何随后将由Altair ProductDesign工程师解释为更加 适合增材制造流程的布局,并转换为可制造的 CAD 模型。



结论

通过将优化技术与增材制造相结合,可生成与原始设计有显著差异的设计。如果 Thales Alenia Space 使用更 传统的制造方法,那么为了能够以经济实惠的方式制造组件,则需要对 OptiStruct 在研究期间推荐的可高效利用材 料的生动几何进行大幅度修改。这些必要的改变通常会导致设计更重,使得解决方案不再具有理想重量和最优化的性 能。通过将拓扑优化技术与增材制造相结合,可生产出与最优化平衡设计差距很小的新有机支架。

与基准相比,新支架设计的质量减轻了 48%,远远超过了 Thales Alenia Space试图实现的减重15 - 20%。 此外,新设计在成功降低过滤器支架热顺性的同时,保持了与较重的原始设计相同的结构性能。

该研究成功展示了与设计优化技术结合的增材制造会为 Thales Alenia Space 产品带来的潜在影响。现在,仅 需对理想形状进行最低程度的编辑,就可以生成在拓扑优化流程中创建的重量合理且性能高效的独特设计,这意味着 能够最大程度地减轻重量并节省材料。

事实证明, Altair 和 Thales Alenia Space 之间的协作是非常有意义的。公司的联合工程师团队现在正进行进一 步研究,探索如何通过在支架设计中引入格状结构来实现潜在的性能和重量改善。
