实例解析：进气歧管垫片在冷热交换中的性能分析

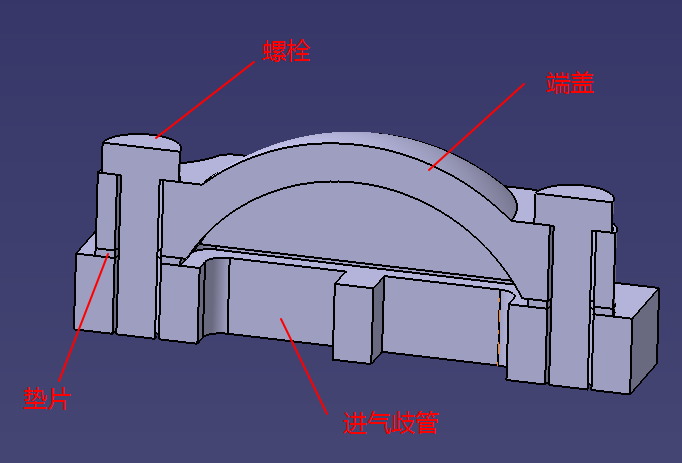

今天这个例子带来的是冷热交换时的垫片密封性能分析，用到的实例是一个简化的进气歧管以及端盖，如下图

整个分析的过程中要考虑螺栓的预加载、卸载，整体模型进气、出气的温度变化，以及垫片非线性在受压、释放过程中的变化，比较复杂，相关工况说明如下

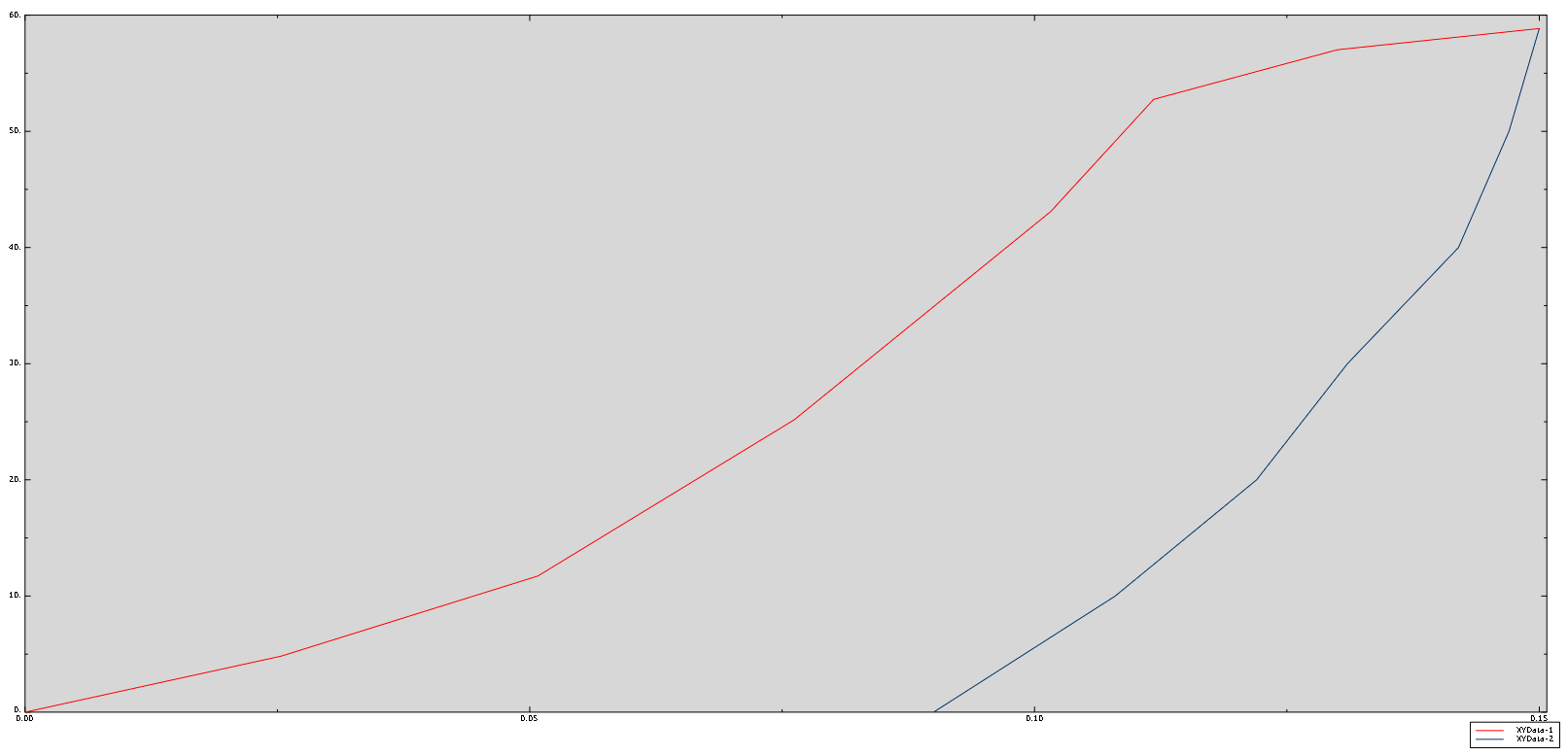

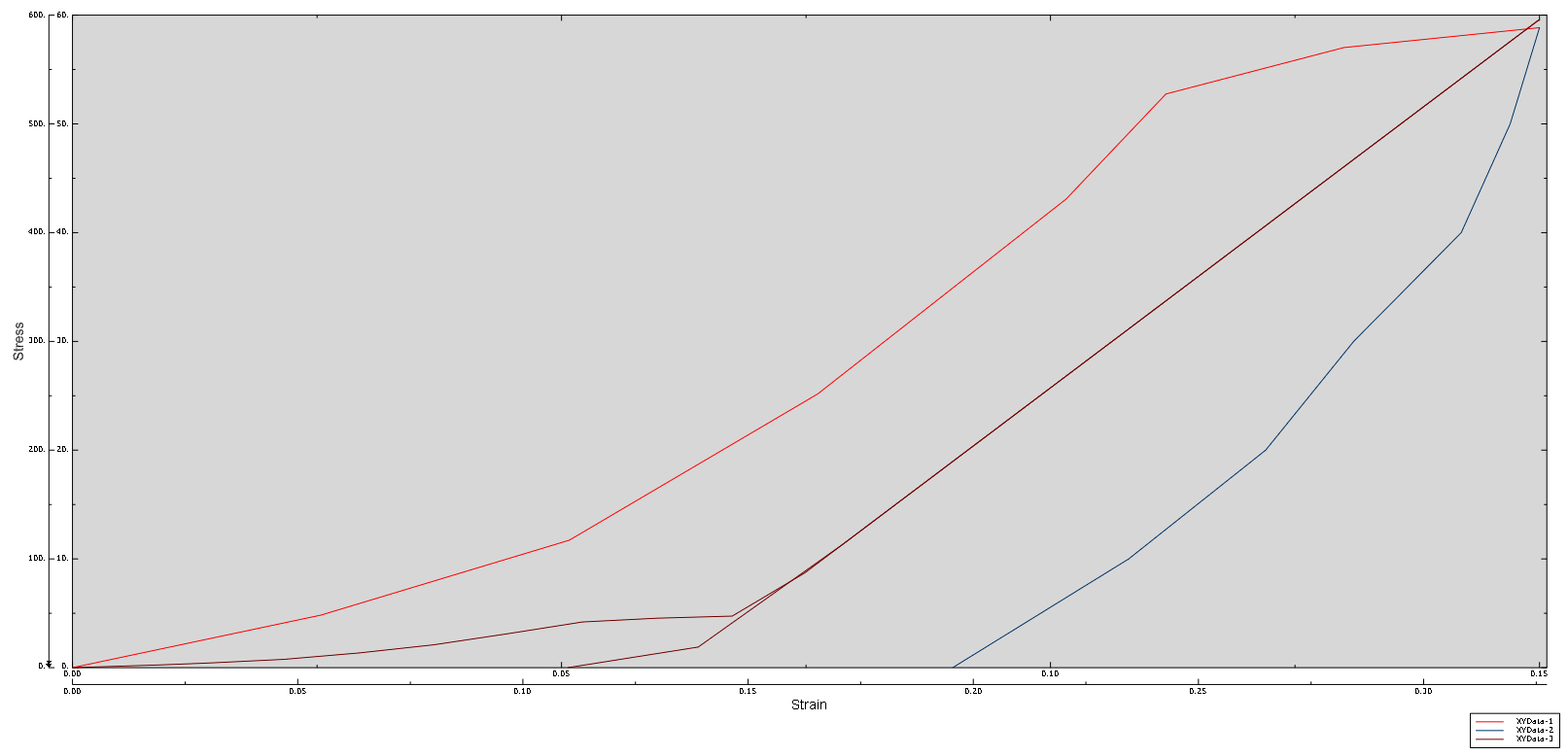

用到的材料gasket的压力-闭合曲线如下图

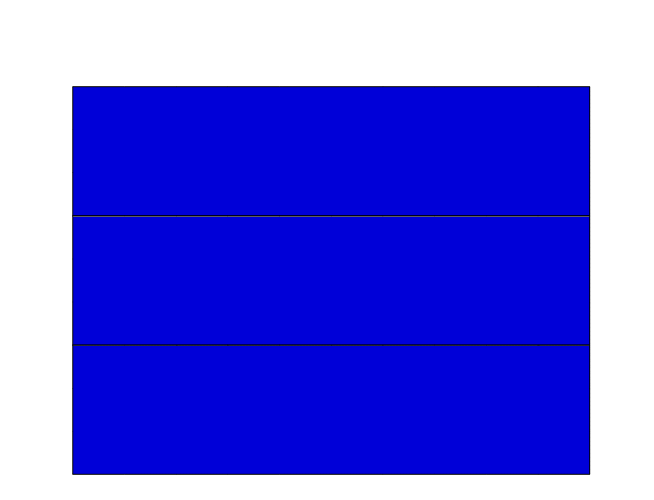

整个动态展示是这样的

为了更好的完成这个分析，我们先进行一个二维gasket的简单压缩分析

1 中间夹层gasket分析

1.1 建模说明

1.1

之后赋予简单的steel材料属性——截面属性

对于gasket的夹板，材料定义如下

1-2

选取截面属性的时候，other——gasket，其余默认

1-3

1.2 加载分析

对于分析步，采用非线性分析步，初始步长取0.01，共两个分析步

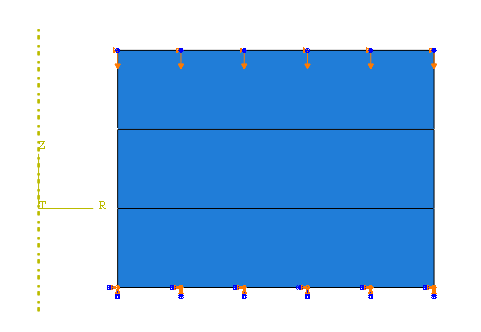

step-1中对steel上板施加强制位移1，step-2中恢复

1.3结果分析

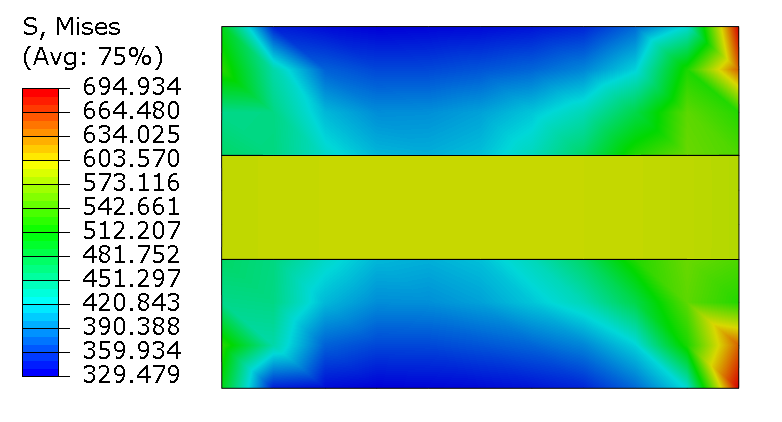

最后得到的结果如下

2 进气歧管分析

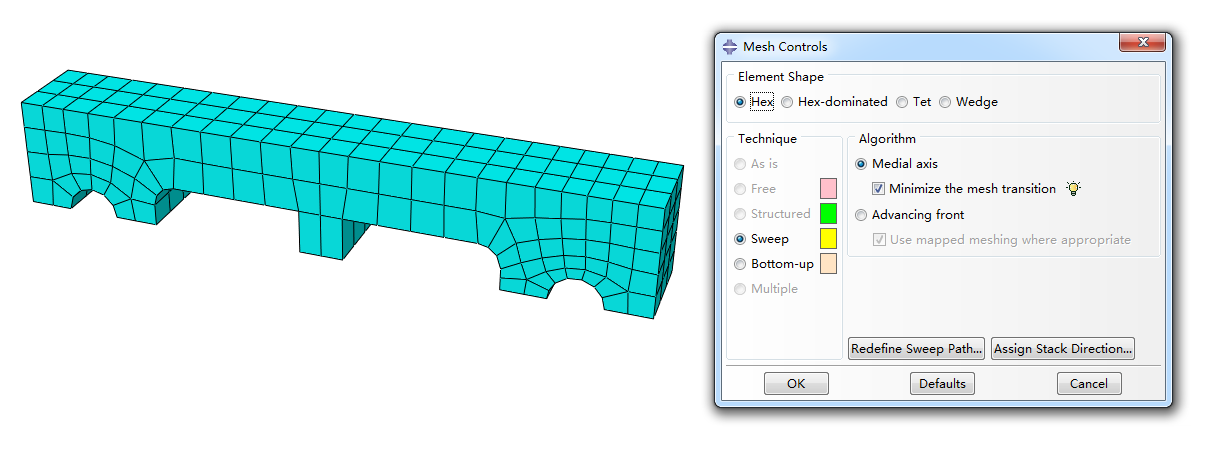

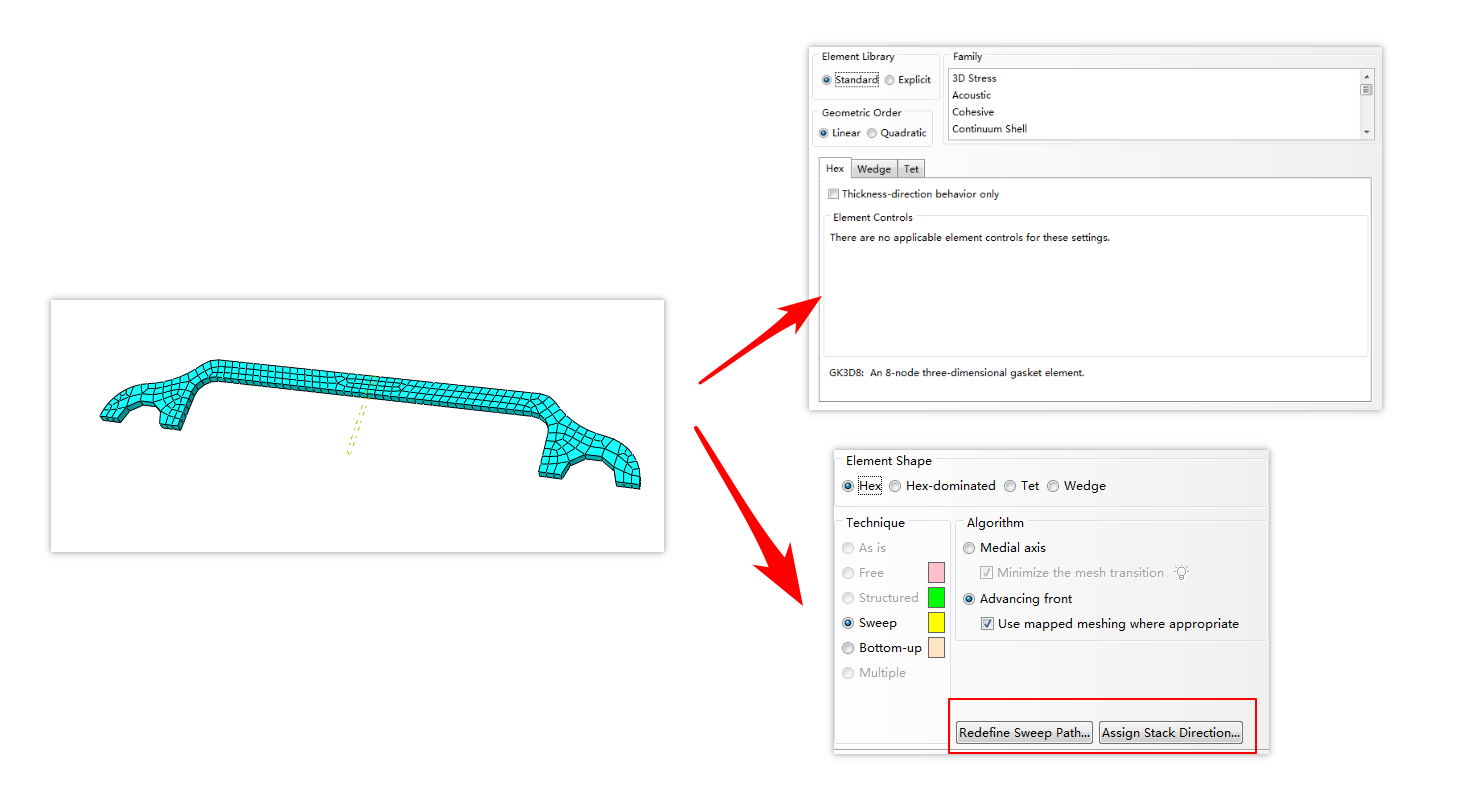

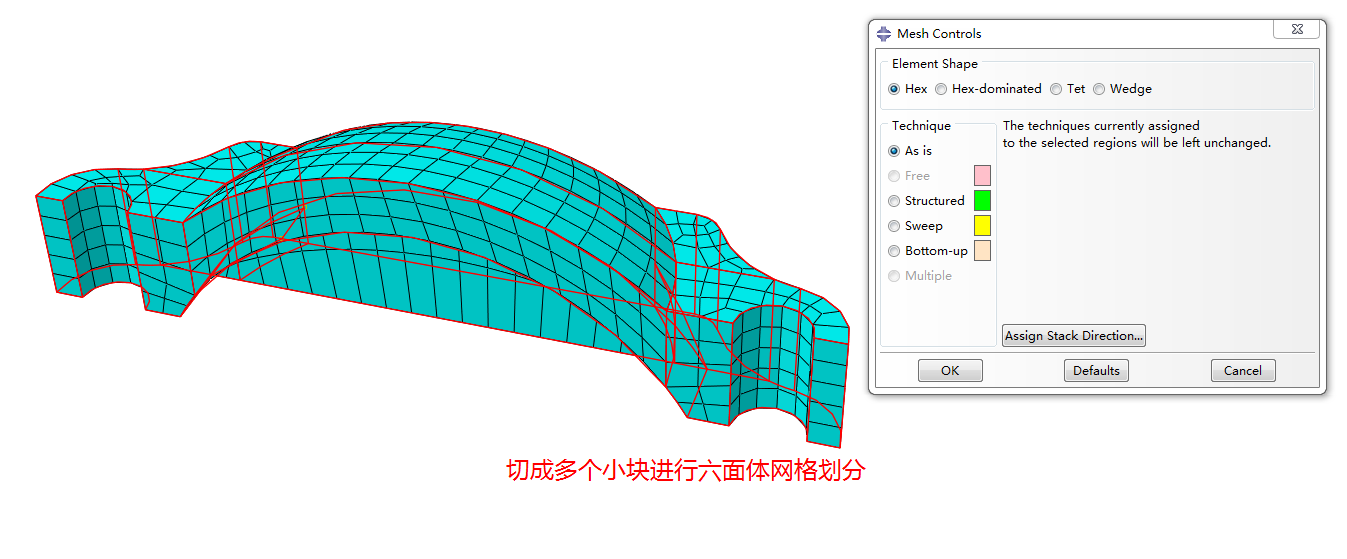

2.1 导入模型，划分网格

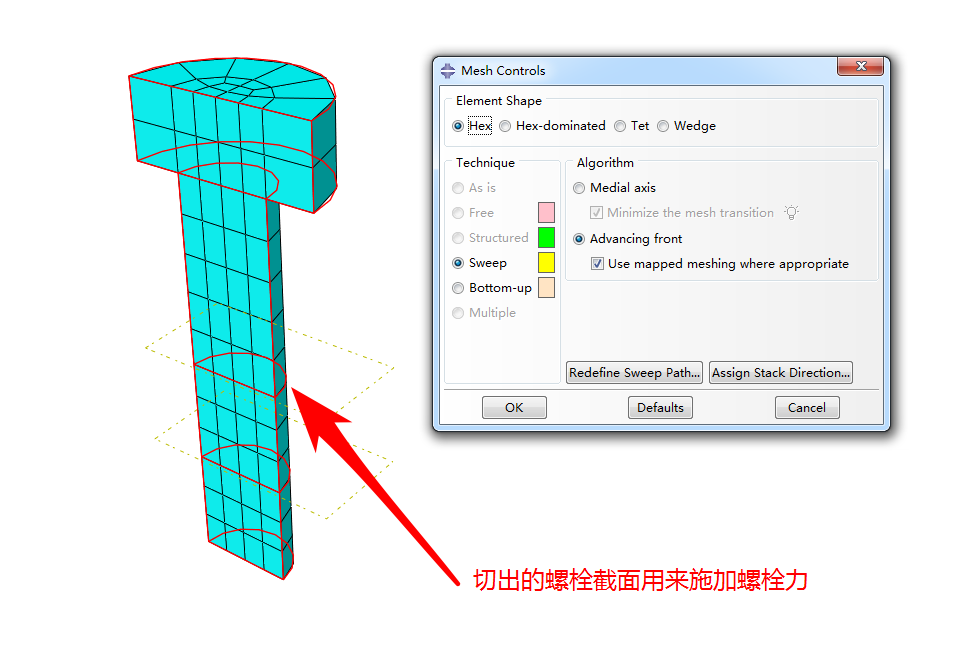

在这里，划分网格的方法有很多，也可以到专业的画网格软件（如hypermesh）中进行前处理之后导入

2.2赋予相关属性

这里的材料与之前的类似，可以借用

2.3 建立分析步

合计6个分析步，每个初始步长取0.01

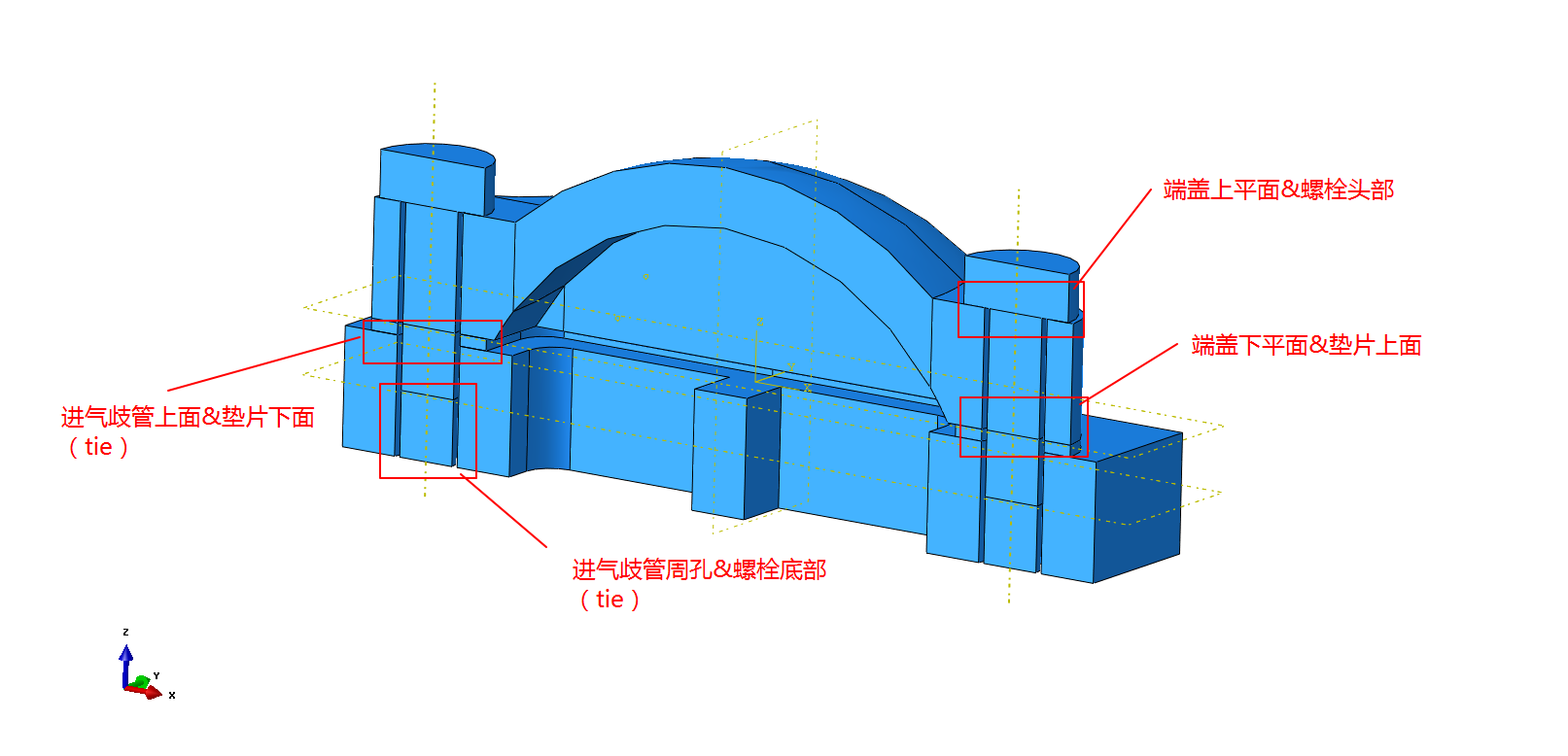

2.4 接触定义

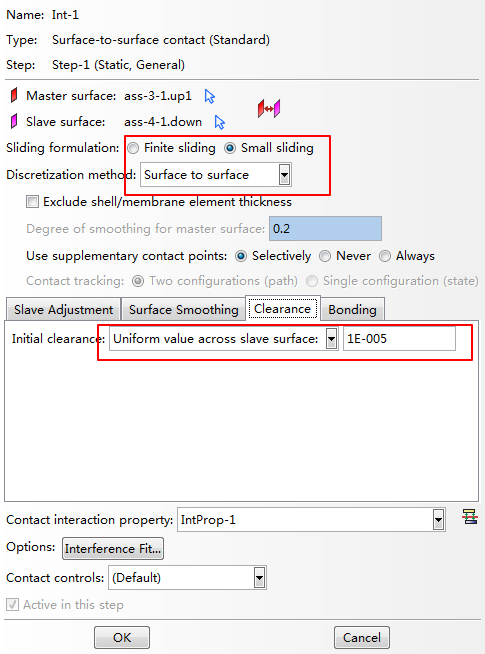

对于接触的surface-surface定义还是有些技巧的

首先采用small sliding，设置初始间隙1e-5

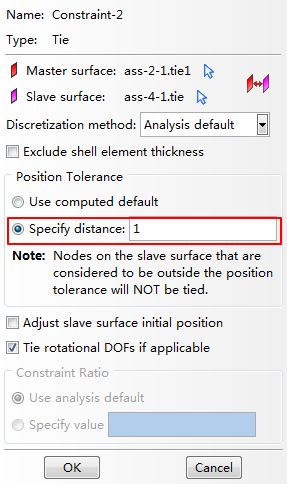

其次tie螺栓底部时要将position tolerance设为模型指定值（这里的间隙为1），同时不要调整初始位置

2.5 加载定义

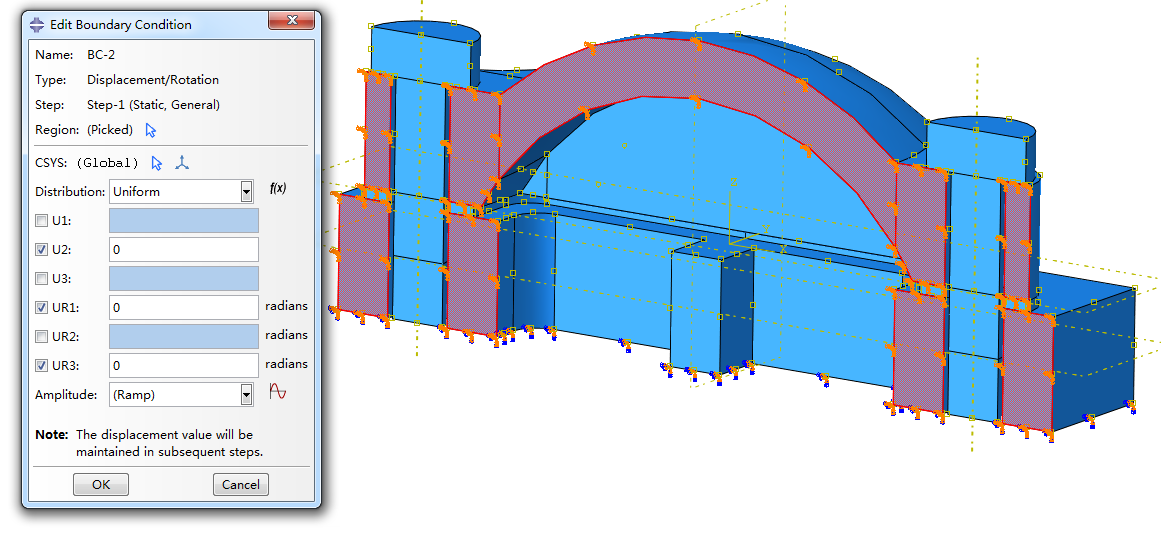

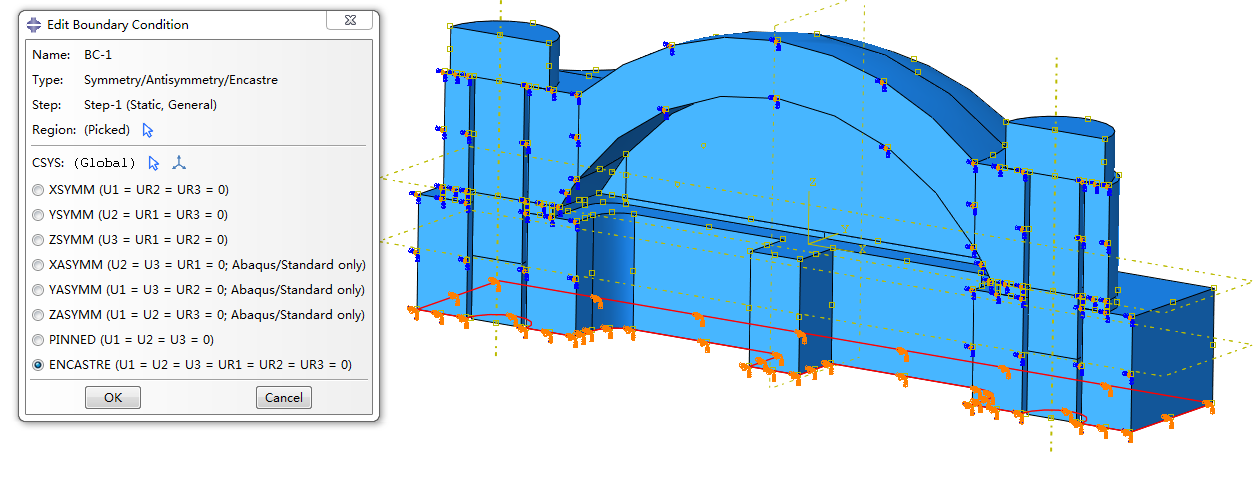

对于约束，底部固定，对称面施加对称约束

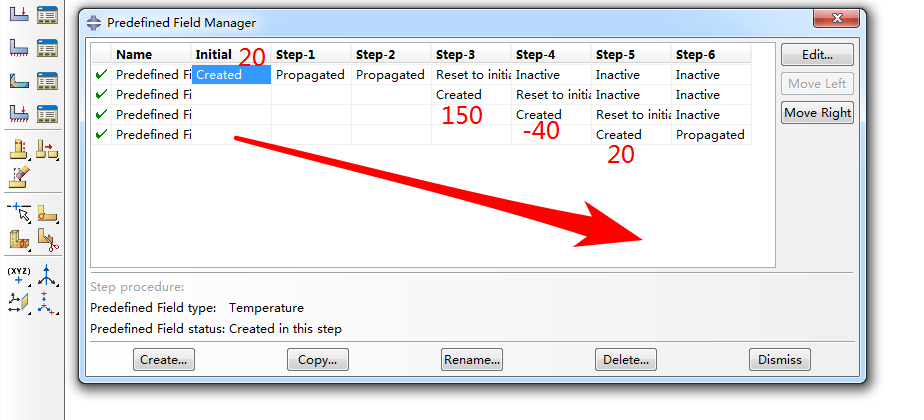

对于预定义场的温度，变化如下

2.6 计算求解

最后，放一个垫片的应力变化云图
