Mini Baja车架分析设计：HyperWorks助力赛车性能提升

一、设计阶段

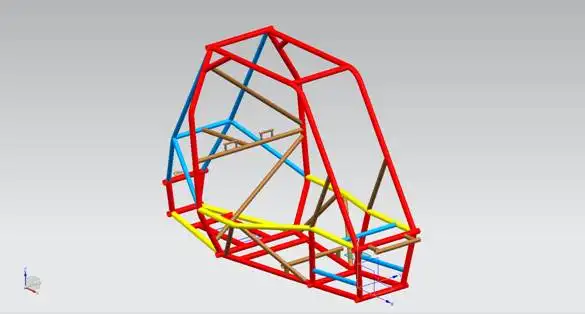

参考国内、外资料，在ug建模软件上，初步选定好车架管的规格和型号（4130钢管）设计好车架结构。建模如图一：

图一

二、车架的有限元模型

步骤如下：

1）在hypermesh里面导入车架线模型、

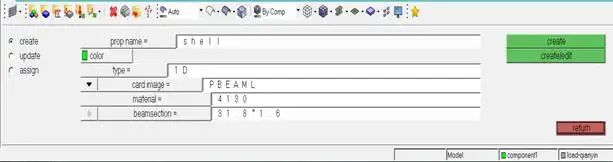

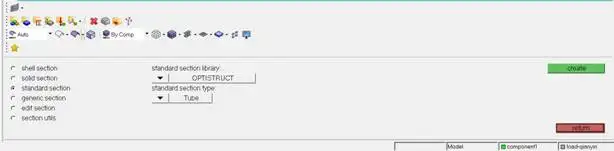

2）建立车架管横截面属性。如图二：

图二

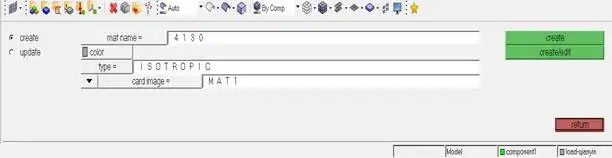

3）建立材料属性并赋予钢管属性，如图三、图四：

图三

图四

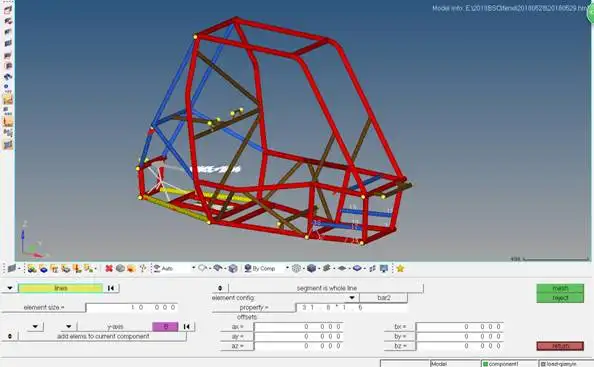

4）划分网格，如图五：

图五

5）用rigids模拟车架焊点，如图六：

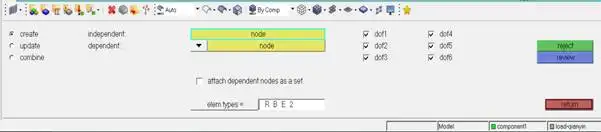

图六

6）导入悬架硬点，施加力。

三、车架分析结果

针对mini baja，分析选用了几个有代表性的工况。

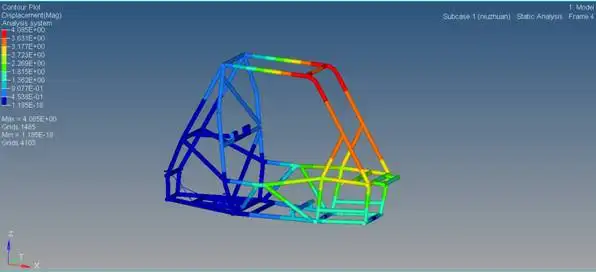

扭转工况位移云图

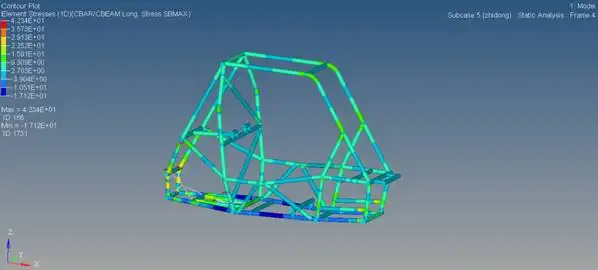

制动工况应力云图

前轮入槽沟应力云图
