THESEUS-FE软件特点

THESEUS-FE软件特点

THESEUS-FE以其创新性、易用性以及清晰的图形用户界面成为业内的尖端热管理软件。作为专业的热分析和热管理程序，THESEUS-FE可进行稳态和瞬态传热分析，对从发动机舱热管理到乘员舱热舒适性分析的各种复杂热问题进行仿真。其主要应用领域包括汽车、交通运输、航空、航天、船舶等。

主要特性：

1、稳定的热传导分析

THESEUS-FE使用最为先进的有限元技术进行高速稳态和瞬态热传导分析。可直接导入模型，支持多种单元类型。支持多层复合材料的壳单元，可输出厚度方向的温度剖面，并可实现复合材料壳中的内部空气和真空层。

2、高效的热辐射分析

THESEUS-FE的高性能辐射求解器可快速完成短波辐射的吸收、传输和反射分析以及长波辐射的吸收、散射和多重反射计算。对于计算辐射传热必须的角系数，THESEUS-FE采用最先进的计算机图形学算法：kd-tree。

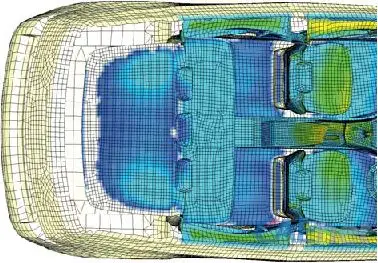

辐射角系数

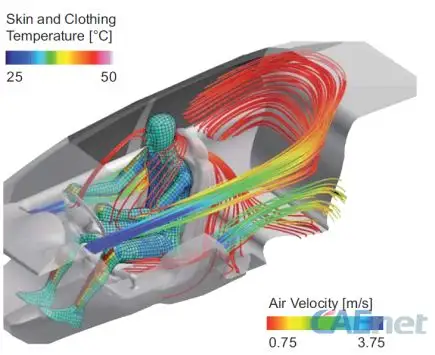

太阳辐射

3、丰富灵活的对流换热分析

THESEUS-FE提供了丰富的手段模拟传热中的对流效应：

o使用常数作为对流参数：换热系数(BC-C)或者流体流速(BC-FC)；

o将BC-C，BC-FC与空气域(Airzone)或者流体(Volume)结合使用；

o使用计算流体力学软件(CFD)计算出稳态流速场，通过多个空气域将加入流体流速；

o完全传热(THESEUS-FE)/计算流体力学(CFD)耦合仿真：流体速度场恒定，只求解能量方程；

o完全传热(THESEUS-FE)/计算流体力学(CFD)耦合仿真:同时求解流动和能量方程；

• Boussinesq近似(假设密度恒定，动量方程中的浮力项根据温差确定)
• 密度作为温度的函数(理想气体)
• 使用高级湍流模型(URANS -> SAS/DES -> LES -> DNS)

特色功能：

1、特有的1D流体求解功能

THESEUS-FE提供了流体域(Volumes)，空气域(Airzones)和通风(Ventilations)等多种1D流体模型。另外，THESEUS-FE还提供了独具特色的反演通风模式(Inverse Mode Ventilations)：可根据最终空气域温度反向求解流体入口(inlet)温度。同时，它支持可通过FORTRAN用户子程序定义的流量。

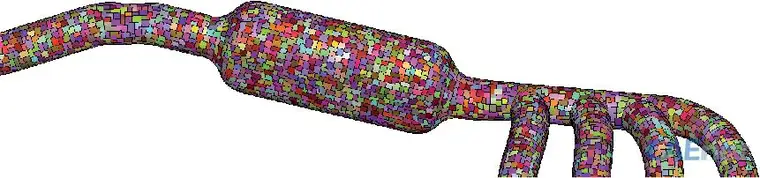

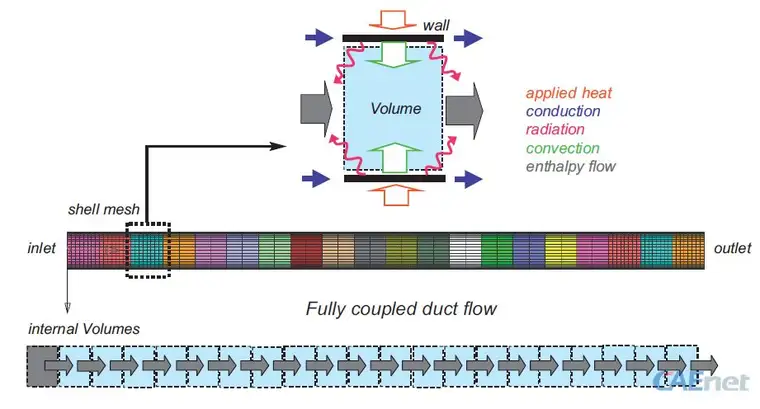

1D流体模型

2、单向流固耦合

THESEUS-FE通过Transformer模块实现单向流固传热仿真。该模块专门实现CFD结果和THESEUS-FE之间进行数据交换，支持包括FLUENT、STAR-CCM+等多种格式。采用高速插值映射算法，从外部网格中快速提取数据。

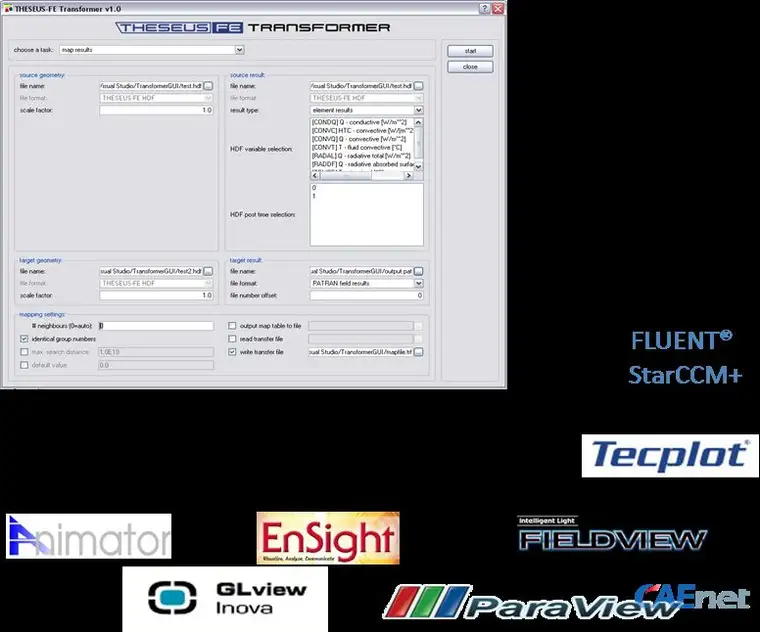

单向耦合结果映射

3、双向完全流固耦合

THESEUS-FECoupler模块可实现传热—CFD协同仿真。不依赖于第三方软件，Coupler可实现THESEUS-FE和CFD求解器Star-CCM+或OpenFOAM之间的双向耦合仿真。

双向流固耦合

4、复杂精确地假人模型FIALA-FE

THESEUS-FE提供的假人模型—FIALA-FE融合了最先进的热生理学研究成果，可以非常准确的预测人体对热环境的反应进而对热舒适性进行评估，可模拟真人的复杂生理反应，包括血液流动、呼吸等代谢反应，以及出汗、寒噤等生理现象。另外，考虑不同着装方式的隔热保温效应。作为舒适性评估工具，假人模型可以输出多种局部和整体舒适性指标：PMV，DTS，ISO 14505等效温度以及Zhang 2003局部舒适性指标等。

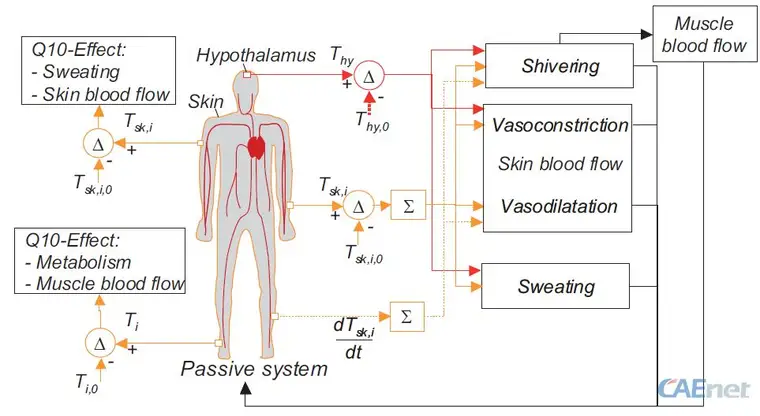

假人模型：闭环控制系统
