螺旋桨敞水特性及单向应力分布计算

模拟完流场后，打开workbench12.0.

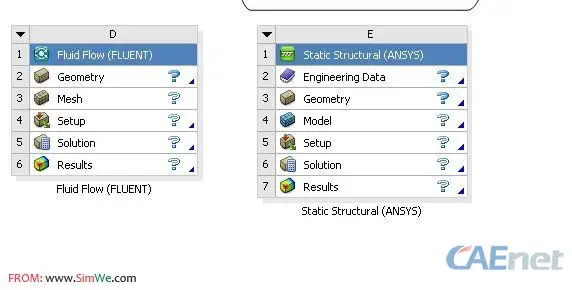

把流体 fluent分析 和结构静力分析拉到工作区。

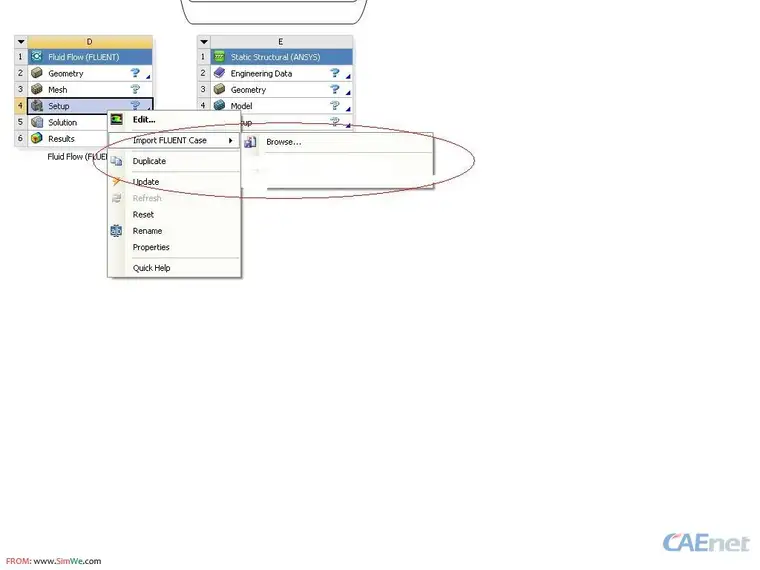

在fluent里面导入刚才计算好的case和date，在结构区导入相应的固体文件。

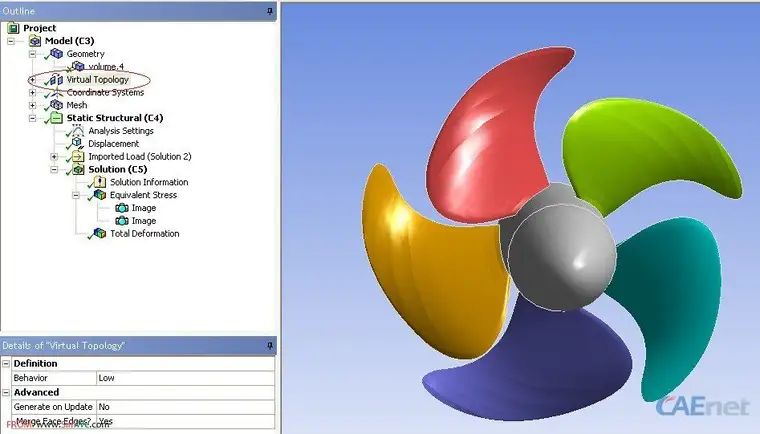

 建模时，由于分断面比较多，添加一下面融合。结果如图。


 可以进入下一步分网格，如果不融合的话 网格质量不高。

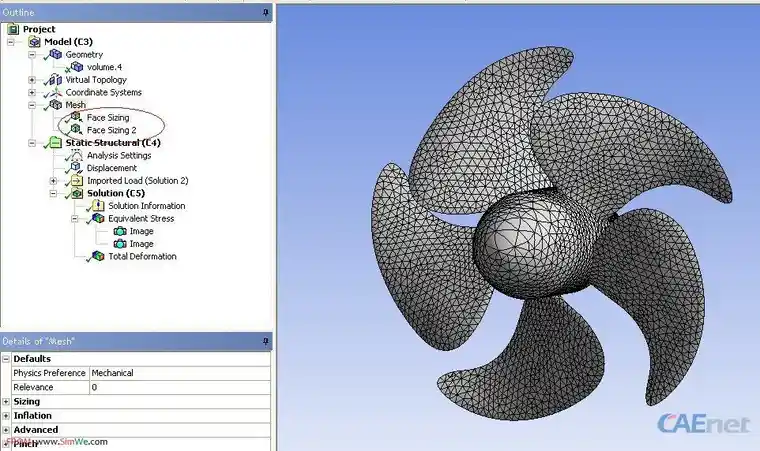

 先分了面网格，然后分体网格。

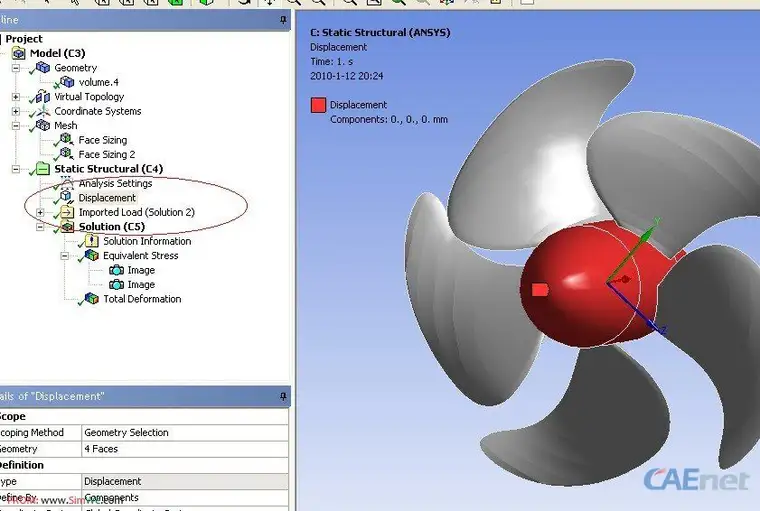

添加一个约束条件。在自由态的结构分析可以不加这个，但是由于“刚体位移”原因，会造成结果失真，应该加上这个约束，况且我们主要分析叶片应力场。

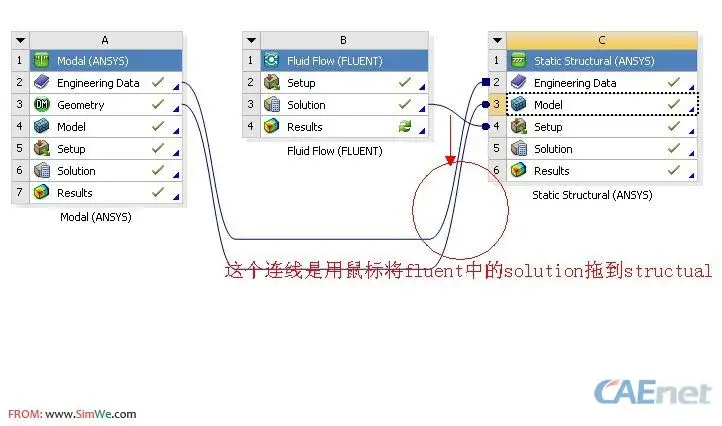

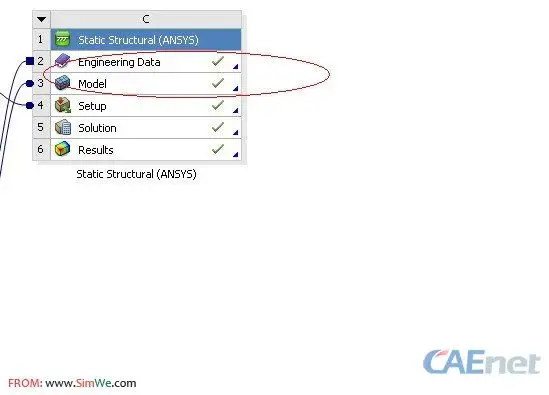

然后回到workben主界面。添加流体到固体的数据交换线，用鼠标拖过去。我的那个多了一条 是因为材料库原因没弄好。

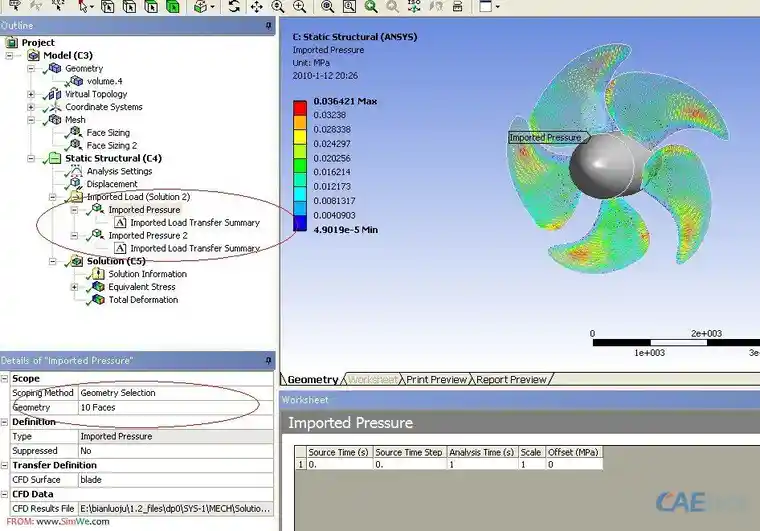

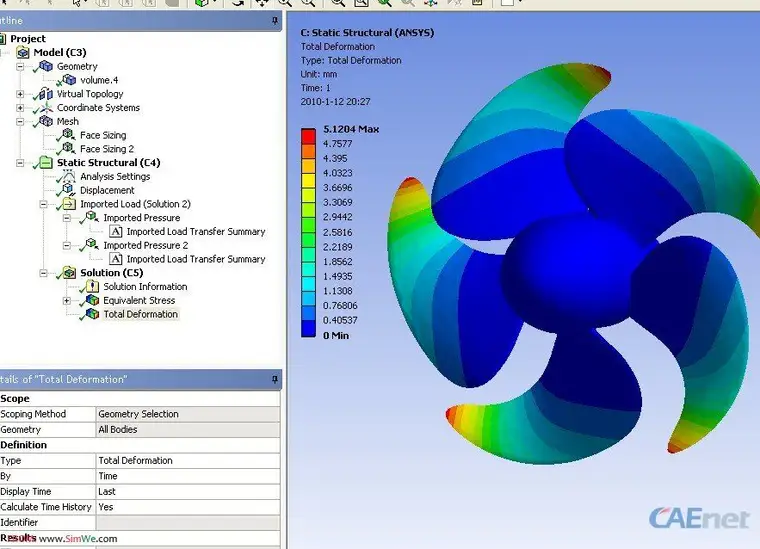

计算，出结果，分析。
