FLUENT边界类型转换技巧：计算过程中的灵活调整

前面讲到FLUENT中可以通过定义EVENT实现在某一时间点执行某项操作，其中包括了区域类型更改、边界条件复制等功能。这次我们以一个相对简单的例子来说明如何利用Event功能实现计算中边界类型的更改。

1、问题描述

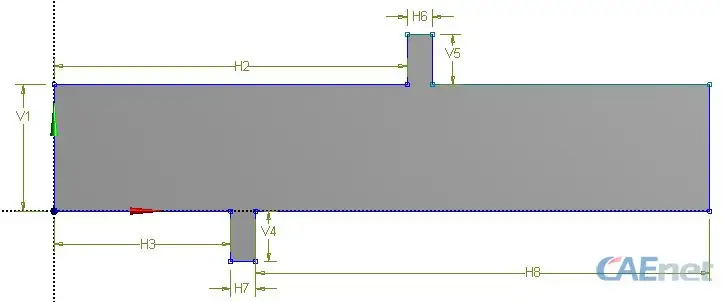

本例只为演示操作方法，因此选用的几何模型较为简单，复杂的模型操作方式完全相同。本例计算几何模型如图1所示。图中尺寸：H2=70mm，H3=35mm，H6=5mm，H6=5mm，H8=90mm，V1=25mm，V4=10mm，V5=10mm。

图 1几何模型

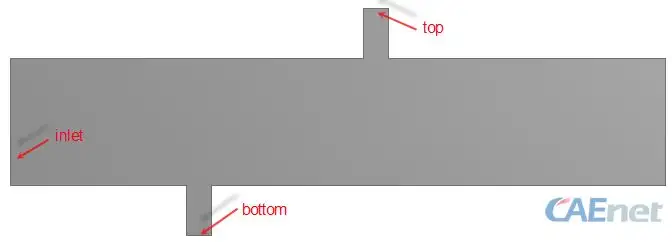

边界命名如图2所示。

图 2主要边界

计算与左侧为入口边界inlet，采用速度入口，v=2m/s

Top边界与bottom边界为出口或壁面边界，在计算过程中进行切换。

其它所有边界为光滑无滑移壁面边界。

边界条件：分时段，在0~5s内，top与down均为静压为0的压力出口；5内，将bottom边界转换为wall边界；10s时，先将bottom转换为pressure-outlet边界，然后换top边界为wall类型；15s时，将top边界拷贝为bottom边界。

2、计算网格

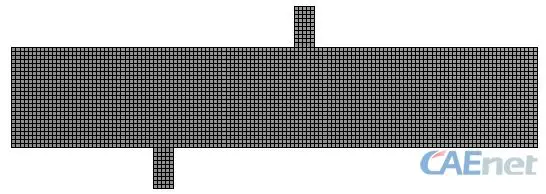

演示计算，并未对网格进行额外的加密处理，在mesh中划分映射网格，如图3所示。

图 3网格模型

3、计算模型

常规流动计算，计算模型设置包括：

瞬态计算，Realizable k-e湍流模型，壁面处理采用Enhanced wall Treatment，工作介质采用默认的water。先定义初始边界条件，入口速度v=2m/s，top与down均为压力出口。

4、定义Event

在Dynamic Mesh中激活Event定义面板。

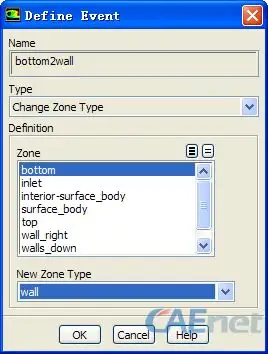

1）在5s时，将出口边界bottom改为wall，如图4所示。

图 4

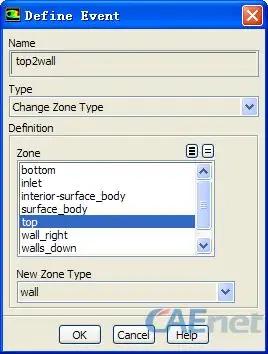

2）10s时，将bottom边界转换为pressure outlet类型。在10.001s时，将top类型改变为wall。这里使用TUI Command实现。

define/boundary-conditions/zone-typebottom pressure-outlet

图 5

图 6

3）15s时，再将top边界转换为pressure outlet，即压力出口边界

使用TUI Command实现：

define/boundary-conditions/zone-typetop pressure-outlet

图 7

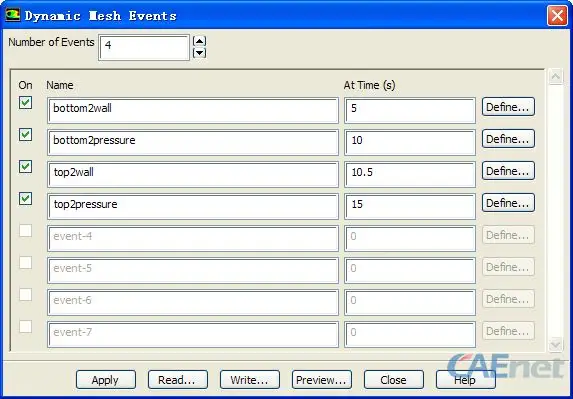

所有Event定义完毕后，面板如图所示。

图 8

5、其它操作

可以定义检测变量、动画等，这里不再赘述。

定义计算时间步数200，时间步长0.1s，共计算时间为20s。
