FLUENT的边界类型大致可分为以下几种类型:
1)连通型边界:连通多个区域,如Interface
2)阻塞型边界:流体不允许穿越此类边界,如壁面wall
3)出入口边界:如进出口边界
在实际计算过程中可能会存在这样一种情况:在某些时候,边界为出入边界,而在一些时间段,该边界类型变为wall。比较典型的情况如往复泵。FLUENT中动网格模块提供了EVENT功能,可以很容易实现计算过程中边界类型转换。
要想使用Event功能,必须采用瞬态计算。该功能位于Dynamic Mesh面板中,激活Dynamic Mesh选项后即可激活。如图1所示。
图 1
点选【Events】按钮进入Event面板,如图2所示。
设置面板中的Number of Events:设置Event的数量
On:表示是否激活该Event
Name:给该Event命名
At Times:设置在何时激活该Event

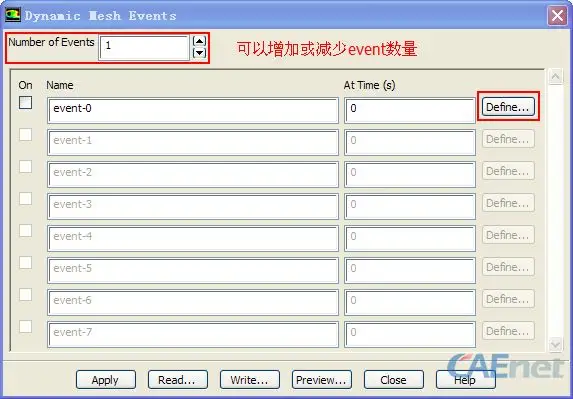

图 2 Event管理面板
点击【Event】进入Event定义对话框。如图3所示。
图 3 Event定义面板
其中Type对应Event的类型。一共包含以下类型,如图4所示:
1、Change ZoneType:改变区域类型

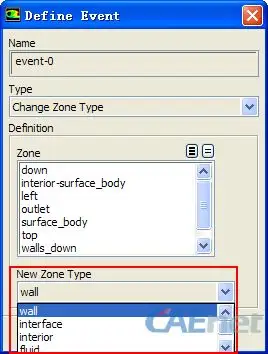

图 5
主要用于区域改变,也可以用于边界类型改变。不过只能将其他类型边界改为Wall或Interface边界。New Zone Type中包括的类型有:wall、Interface、interior、Fluid、Solid
2、Copy Zone BC:复制边界条件
利用此功能可以实现在某一时刻变更边界条件。
利用这一功能也可以实现边界改变,不过使用此方法之前,需要定义好所需要的边界数值。如图所示,From Zone为源边界,To Zone为目标边界。

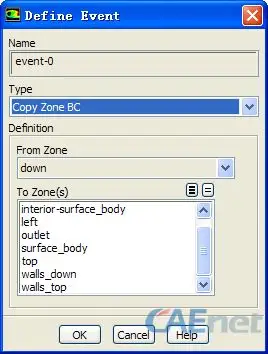

图 6
3、Activate CellZone:激活计算区域
FLUENT可以使某一区域处于激活或非激活状态,应用此选项可以在某一时刻激活区域。非激活的区域不会参与计算。

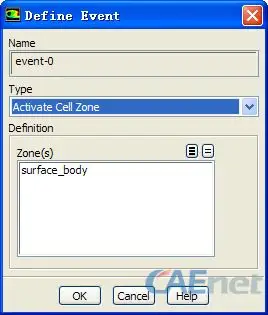

图 7
4、DeactivateCell Zone:关闭计算区域
5、Create Sliding Interface:创建滑移交界面
在某一时刻创建滑移交界面。

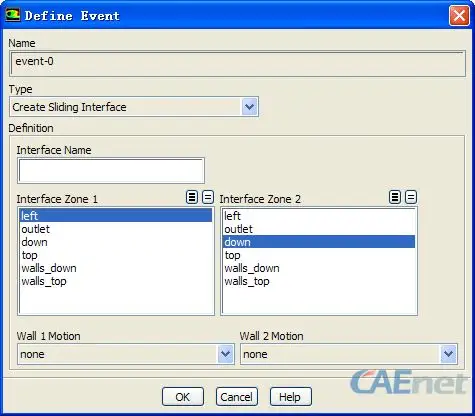

图 8
6、DeleteSliding Interface:删除滑移交界面
7、Change MotionAttribute:改变运动属性

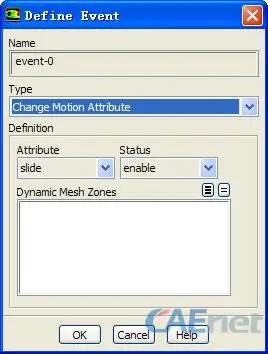

图 9
8、Change TimeStep Size:改变时间步长
在特定时刻修改时间步长,这一功能也可以通过UDF来实现。
9、ChangeUnder-Relaxation Factors:改变松弛因子
在运行过程中改变松弛因子。
图 10
10、InsertBoundary Zone Layer:增加边界层数
11、RemoveBoundary Zone Layer:去除边界层
12、InsertInterior Zone Layer:插入内部区域层数
13、RemoveInterior Zone Layer:去除内部区域层数
14、Insert CellLayer:插入网格层
15、Remove CellLayer: 删除网格层
16、ExecuteCommand:在规定的时刻运行TUI命令
17、Replace Mesh:在某一时刻替换网格
可以在规定的时刻替换网格,这一思路与CFX中的多构型是相同的。
